Produktdetails:
Zahlung und Versand AGB:
|
Garantie: | 1-jährig | Name: | Vollautomatischer Vision-Schablonendrucker |
---|---|---|---|
Gewicht: | 700Kg | Maß: | 1240mm*1450mm*1650mm |
Stromversorgung: | Wechselstrom: 220 ± 10 %, 50/60 Hz, 1Φ, 3 kW | Bedingung: | neu |
Gummiwalzen-Geschwindigkeit: | 6–300 mm/Sek | Druck von Genauigkeit: | ±0,025 mm |
Markieren: | Vollautomatischer Vision-Schablonendrucker,Flexible Seite klemmt Schablonen-Drucker fest,Schablonen-Drucker max 520*350mm |

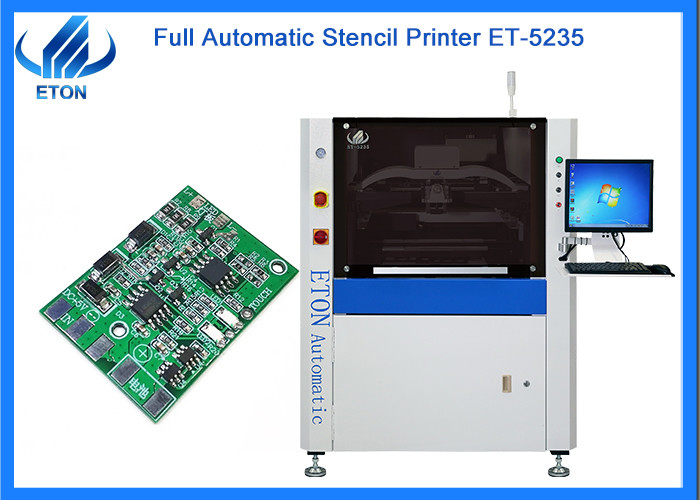

Volle automatische flexible Seite klemmt Visions-Schablonendrucker max 520*350mm fest
Beschreibung
1. PWB-Transport und -Spannsystem
①Die ladende Richtung PWBs kann frei vorgewählt werden und kombiniert werden.
②Einzigartiges in Handarbeit gemachtes internes GangFörderband zum Stauen zu verhindern.
③Programmierbare Transportgeschwindigkeitsregelung macht PWB-Halt genauer.
④Nehmen Sie flexible Seitenklammern und segmentierte Unterstützungen an, um das PWB effektiv festzuklemmen, um einen völlig ausgeglichenen Kontakt zwischen dem PWB und der Stahlmasche sicherzustellen.
⑤Die optimal entworfene Modul-Antriebsstruktur verbessert effektiv die Stabilität der Plattformkalibrierung und verwirklicht ultra-kleines Getriebe unter dem Einstellen, damit die Maschine die Druckbedingung der höheren Präzision erfüllen kann. Die Struktur ist einfach und zuverlässig, ist das justierbare bequem, und die Höhenverstellung des Unterstützungs-PIN des PWB-Brettes mit verschiedenen Stärken kann schnell verwirklicht werden.
2. Navigationsanlage der Schablone
①Direkt-schließen das Brücke-förmige Suspendierungshängen des Bogens Schaber an.
②Die Größe der Stahlmasche ist, mit guter und breiter Anwendbarkeit allgemeinhin.
③Segmentierter örtlich festgelegter Stahlmaschenrahmen.
3. Schabersystem
①Gussaluminium-Schaberstrahl, zum der glatteren Ausführung Schaber sicherzustellen.
②Schrittmotorfahrer-Schreibkopf der programmierbaren Suspendierung selbstregulierender.
③Der bilaterale Doppelschieber, der Art Laufschienestruktur in Position bringt, stellt die Genauigkeit und die Glattheit des Laufens vor und nach Drucken sicher.
④Entsprechend den verschiedenen Druckanforderungen der Vorder- und Rückseite Gummiwalzen und der Stabilität des Anhebens und der Senkung, um das Durchsickern der Lötpaste zu verhindern, hat das Blatt einen bestimmten elastischen festklemmenden Entwurf, den Druck der Gummiwalze, die anhebende Geschwindigkeit, die Druckgeschwindigkeit, und die Druck- Strecke sind alle Software-justierbar. Stellen Sie eine Vielzahl von demouding Methoden zur Verfügung, um unterschiedliche Bedingung von PWB zu erfüllen, versehen Sie Kunden mit einer guten Druck- Steuerplattform.
⑤Laufschieneart Schabersystem, verbessern Operationsstabilität und Lebenszeit auszudehnen.
⑥Der völlig Regelschaberdruck-Messwertgeber überwacht den scarper Druck jederzeit und macht das Drucken voller.
⑦Eingebettete Skala, nie Fall weg.
Modell | ET-5235 | |
Schirm-Rahmen | Max Size | 737mm |
Min Size | 470mm | |
Stärke | 25-40mm | |
PWB-Größe | Max: 520*350mm MINUTE: 50*50mm | |
Transport-Höhe | 900±20mm | |
Transport-Richtung | Linksrechts; Rechts-links; Link-link; Recht-recht | |
Straßengang | Max 1200mm/s programmierbar | |
Schreibkopf | Unabhängiger zwei direkt-schließen Lokführerschreibköpfe an | |
Gummiwalzen-Geschwindigkeit | 6-300mm/sec | |
Reinigungssystem | Trocken, naß, Vakuum (programmierbar) | |
Druck von Genauigkeit | ±0.025mm | |
Zyklus-Zeit | ≤9s (schließen Sie Printing&Cleaning) aus | |
Leistungsaufnahme | Wechselstrom: 220±10%, 50/60HZ 1Φ 3KW | |
Steuermethode | PC Steuerung | |
Maß | 1240 (L)*1450 (W)*1650 (H) | |
Gewicht | Ca.: 700kg | |
PWB-Übergangsobenliegende Höhe | 10mm |
Maschinenanwendung
Zertifikate
Als erfahrener Hersteller in SMT-Maschine, erreichten wir einige Technologien des geistigen Eigentums, einschließlich 9 Erfindungspatente, 112 praktische Patente, 12 Software-Copyright, mit unserer gewonnenen R&D-Abteilung für Produktion und Inspektion. Und erwarb auch die Überseezertifikate als CER, CCC, SIRA,
etc.
Unsere Ausstellungen
An den verschiedenen Ausstellungen im In- und Ausland nehmen jedes Jahr teil (ausgenommen während den epidemischen Zeitraum)
Inländische Ausstellungen: Ausstellung Guangzhous Guangya, Ausstellung Shanghais München, Licht-Ausstellung Chongqings LED, usw.
