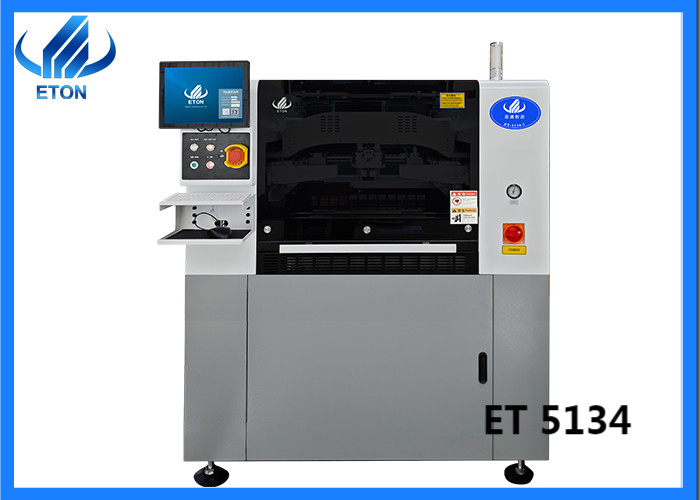

Automatischer Schablonschreiber ET5134
SMT-automatischer Schablonendruck:
- 1 Einfache und benutzerfreundliche Bedienoberfläche
- 2 mit guter Mensch-Maschine-Dialogfunktion
- 3 Erstellen Sie Programmdateien mit Lehr- und Navigationsfunktionen, mit Anweisungen für jeden Schritt.
- 4 Ein-Taste-Schalter zwischen Chinesisch und Englisch, mit Betriebsprotokoll, Fehleranalyse und -diagnose und anderen Funktionen.
- 5 X,Y-Achse verwendet hochpräzise Schleifkugelschrauben, die auf beiden Seiten von Servomotoren angetrieben werden.
- 6 Der Polarisator wird im Inneren hinzugefügt, und das Zeichen verschiedener Formen wird automatisch und genau erfasst, sowie die oberen, unteren und koaxialen dreiseitigen einheitlichen Lichtquellen.
Technischer Parameter
|
Modell
|
ET5134
|
|
Bildschirm Ausrüstung
|
Maximal Bildschirm Ausrüstung Größe: Bei der Verwendung von Zellstoff
Min. Bildschirm Ausrüstung Größe: 370 mm*370 mm
Stärke: 20- 40mm
|
|
HCP-CT(einschließlich Reinigung und Druck)
|
14S
|
|
NPC-CT(N(einschließlich Reinigung und Druck)
|
< 7S
|
|
Erzeugnis Umstellung
|
< 5 Minuten
|
|
Ich wiederhole. Position Genauigkeit
|
± 0,01 mm CPK ¥2.0
|
|
Druckerei Genauigkeit
|
±0,025 mm CPK ¥2.0
|
|
PCB Min. Größe
|
50 x 50 mm
|
|
PCB Maximal Größe
|
510*340 mm
|
|
PCB Stärke
|
0.4 bis 6 mm
|
|
Größe von Vorstand
|
25 mm (Überschreiten von Sonderposten)Stecknadel
|
|
Grenzfreiheit der PCB-Boards
|
2.5 mm
|
|
PCB Warpage
|
< 1%
|
|
Maximal PCB Gewicht
|
4 kg
|
|
Verkehrswesen Größe
|
900 ± 40 mm
|
|
Übertragung Methode
|
Einstufige Verkehr Eisenbahn
|
|
Verkehrswesen Ausrichtung
|
Links nach rechts/rechts nach links/inner und Ausgegangen Die Das gleiche.
|
|
Verkehrswesen Geschwindigkeit
|
SegmentsteuerungBei der Prüfung des Fahrzeugs ist der Fahrzeugklassenwert zu berücksichtigen.
|
|
Unterstützung System
|
 Magnetische Anschlag/Oben-Unten Tabelle angepasst/unterstützt Einheit von Hand
|
|
Druckerei Modus
|
Einzigartig oder doppelt Spülmaschine Druckerei
|
|
Schleuder Geschwindigkeit
|
10~200 mm/s
|
|
Schleuder Druck
|
0.5-25 kg
|
|
Schleuder Winkel
|
60°/55°/45°
|
|
Schleuder Typ
|
Kautschuk Schieber/Stahl Squeegee ((Winkel 45°/55°/60°) Auswahl
|
|
Verkehrswesen Größe
|
900 ± 40 mm
|
|
Reinigung System
|
Trocken,Nassig,Vakuum ((Programmierbar)
|
|
Automatisch Bild System
|
Geometrisch Abgleich,Aufwärts Bildgebung Sehvermögen
|
|
Kamera Typ
|
130 Megapixel Digitale Kamera
|
|
Das ist Mark. Größe
|
0.1-6 mm
|
|
Camera Zykluszeit
|
150 ms
|
|
CCD HFV
|
10 x 8 mm
|
|
Das ist Mark. Zahl
|
- Was ist los? 4 Stück
|
|
Bleib hier. Weg! Zahl
|
- Was ist los? 1 Stück
|
|
2D EntdeckentIonen
|
Entdecken niedrig Zinn/mIchSchwingung Druck/kontinuierlich Zinn
|
|
Luft Verbrauch
|
Näherung: 5 L/min
|
|
Arbeiten Temperatur
|
-20°C~45°C
|
|
Luft Notwendig
|
4.6 kgf/cm
|
|
Macht
|
220V,50/60 Hz 3KW
|
|
Arbeiten Umwelt Luftfeuchtigkeit
|
30-60%
|
|
Maschine Abmessungen
|
1650(L) x1270(W) x1660(H)
|
|
Maschine Gewicht
|
Näherung:930Weigerung
|
SMT-Linienlösung
1. Wir bieten Ihnen eine vollständige SMT-Lösung;
2Wir stellen die Kerntechnologie mit unseren Geräten zur Verfügung.
3Wir bieten den professionellsten technischen Service;
4Wir haben eine reiche Erfahrung mit der Einrichtung von SMT-Fabriken.
5Wir können jede Frage über SMT lösen.
Dienstleistungen
1Wir haben einen lokalen Indischen Ingenieur, solange Sie die Maschine kaufen, werden wir einen Ingenieur veranlassen, Sie kostenlos zu installieren, zu debuggen und zu trainieren, bis Sie lernen, die Maschine zu bedienen,Der Service ist sehr praktisch.Wir haben Büros in Mumbai und Neu-Delhi.
2Chinesische Ingenieure bieten Online-Dienste an.
3.Wenn nötig, kommen chinesische Ingenieure für kostenlose Installation und Ausbildung zu Ihrer Fabrik.
4Darüber hinaus haben wir lokale Ingenieure in Ägypten und der Türkei, die Ihnen zeitnahe Dienstleistungen erbringen können.
Verpackung und Versand
Paket: Standard-Exportpaket (Holzgehäuse mit Vakuumpaket)
Versand: Hafen Shenzhen innerhalb von 15 Tagen nach Zahlung
Unser Klient.
Konzentration auf SMT Hochgeschwindigkeits-Pick and Place-Maschine mehr als 20 Jahre
Die Produkte wurden in mehr als 30 Länder und Regionen exportiert, darunter Südkorea, Indien, Vietnam, Tunesien, Ägypten, Türkei, Russland, Brasilien usw.
ETON erhielt 9 Erfindungspatente, 112 praktische Patente, 12 Software-Urheberrechte an geistigen Eigentums-Technologien, um ein führender Hersteller von SMT-Handel zu sein.
Häufig gestellte Fragen
1Was ist mit Maschineninstallation und Ausbildung?
Nach dem Kauf unserer Maschine, bevor die Maschine in die Fabrik kommt, werden wir im Voraus überprüfen, ob die Vorbereitungen für die Installation vorhanden sind.Wir werden dafür sorgen, dass ein Ingenieur für kostenlose Installation und Ausbildung zu Ihnen nach Hause kommt..
2Ist es schwierig, Ihre Maschinen zu benutzen, weil sie groß aussehen?
Nein, es ist einfach zu bedienen, genau wie mit einem Handy.
Personen mit Erfahrung im SMT-Betrieb können in der Regel innerhalb von 3-5 Arbeitstagen selbständig arbeiten.
Personen, die SMT-Maschinen zum ersten Mal bedienen, können in der Regel innerhalb von 8-10 Arbeitstagen selbstständig arbeiten
3Haben Sie eine Qualitätszertifizierung für Ihre Maschinen?
Unsere Maschinen sind CE, CCC, SIRA, ISO zertifiziert und haben ihre eigenen Patente.
4Wie lange ist Ihre Maschine garantiert?
Normalerweise müssen während der Garantiezeit alle Teile kostenlos repariert oder ausgetauscht werden.
Wir haben auch eine technische Gruppe für Sie, wenn Sie Fragen in dieser Gruppe haben, können Sie mit uns direkt teilen
Maschinenbetrieb, wir werden Ihnen rechtzeitig helfen, diese Gruppe wird für immer leben.
5In wie vielen Sprachen ist Ihr Gerät verfügbar?
Derzeit werden Chinesisch und Englisch verwendet.
Wir entwerfen auch mehr Sprachen, um den Kunden zu helfen, unsere Maschinen einfacher zu benutzen.
