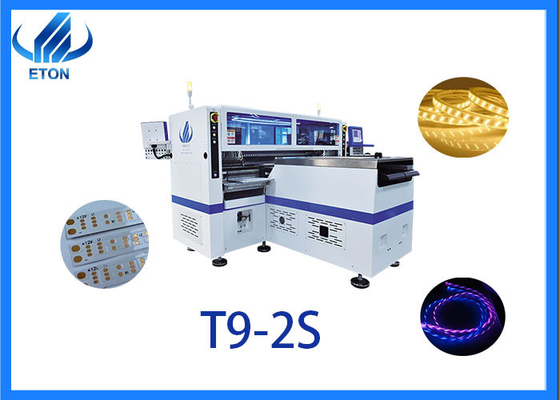

T9-2S Super-Hochgeschwindigkeits-Roll-to-Roll-Flexible-Band-Licht-Pick-and-Place-Maschine
Beschreibung
Hochgeschwindigkeitsmodularköpfe T9-2S gelten für LED 3014/3020/2835/5050 und Widerstände, Kondensatoren, Brückenrichter usw. Mit einzigartiger Konstruktion Komponente Leckage-Erkennung und einzelne Komponente Nachfüllfunktion, passen Sie die Förderplattform nach verschiedenen Rollen zu Rollen Streifen, Bereich 250±10 mm, der maximale Längenbereich beträgt 1 M pro Zyklus.
Hauptparameter der Maschine
|
Modell
|
T9-2S
|
|
Abmessung
|
(L) 3454*(W) 3035*(H) 1777 mm
|
|
Gesamtgewicht
|
3100 kg
|
|
PCB-Größe
|
250 (±10 mm* Jede Länge
|
|
PCB-Dicke
|
00,1-0,5 mm
|
|
PCB-Klemmen
|
Vakuumabsorption, Zylinderverschluss, Streckenbreite verstellbar
|
|
Anbauweise
|
Gruppenpicking und Gruppenplatzierung
|
|
Montagemodus
|
Doppelschiene + Vier Gruppen von Platzierungsköpfen
|
|
Nummer der Kamera
|
10 Sätze (Digitalkamera)
|
|
Software
|
FuE unabhängig
|
|
Wiederholung der Präzision
|
± 0,05 mm
|
|
Montagehöhe
|
5 mm
|
|
Montagegeschwindigkeit
|
Doppelseite: 500.000 CPH
Einseitig: 250.000 CPH (optimale Geschwindigkeit)
|
|
Komponentenbereich
|
LED 3014/3020/2835/5050 und Widerstände, Kondensatoren, Brückenrichter usw.
|
|
Stromverbrauch
|
9.6 KW
|
|
Nummer der Zuführstation
|
Doppelseite: 136 Stück (Einseite: 68 Stück)
|
|
Anzahl der Düsen
|
Doppelseite: 136 Stück (Einseite: 68 Stück)
|
|
Schritt 1
|
Ladegerät
|
Versand der FPCB-Rolle an die Druckermaschine
|
|
Schritt 2
|
Halbautomatischer Schablonschreiber
|
Drucken der Lötpaste auf der flexiblen Leiterplatte
|
|
Schritt 3
|
Pufferstadium
|
Buffer und Transport der flexiblen PCB zu pick and place Maschine
|
|
Schritt 4
|
Pick-and-Place-Maschine
|
Montage von LED-Chips und -komponenten auf flexiblen Leiterplatten
|
|
Schritt 5
|
Verkehrsgürtellinie
|
Beförderung der flexiblen PCB in den Reflow-Ofen
|
|
Schritt 6
|
Rücklauföfen
|
Aufheizung der Lötmasse mit FPCB zum Schweißen der Bauteile auf FPCB
|
|
Schritt 7
|
Entlademaschine
|
Rückschleife des fertigen Flexiblen Bandes
|
