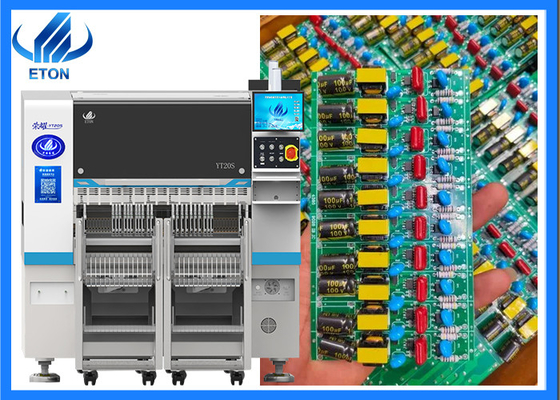

Hauptparameter der Maschine
| Modell |
YT20S |
| Abmessung |
| Länge |
1480 mm |
| Breite |
2680 mm |
| Größe |
1650 mm |
| Gesamtgewicht |
2380 kg |
| PCB |
| PCB-Länge Breite |
Max: 500*300 mm ((optional 1200*450) Min: 50*50 mm |
| PCB-Dicke |
0.5-5 mm |
| PCB-Klammern |
Zylinderverschließung, Streckenbreite verstellbar |
| Montage-Modus |
Gruppenpflückung und getrennte Platzierung |
| - Das ist O.S. |
| System |
Windows 7 |
| Software |
FuE unabhängig |
| Anzeige |
LED-Monitor |
| Eingabegerät |
Tastatur, Maus |
| Sehsystem |
| Nummer der Kamera |
1 PCS (Flugsichtkamera für den Kopf) |
| 2 PCS-Marke Kamera |
| Steigende Präzision |
CHIP±0,03mm QFP±0,025mm Cpk |
| Montagehöhe |
16 mm (andere Höhen können angepasst werden) |
| Steigert die Geschwindigkeit |
98000 CPH ((Im besten Zustand) |
| Komponenten |
0201~12MM Verpackungsmaterial und IC-Material ((Optionelle feste Kamera für 0201~35*35MM),Weitere Komponentengröße kann angepasst werden |
| Komponentenraum |
0.2 mm |
| Nummer der Zuführstation |
104 PCS |
| Anzahl der Düsen |
20 Stück |
| Macht |
220AC 50HZ |
| Stromverbrauch |
1.5 kW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragungsgeschwindigkeit |
> 1000 mm/s |
| Übertragungsrichtung |
Single ((links→ rechts oder rechts→ links) |
| Übertragung |
Online-Laufwerk |
| Positionsmodus |
Optische |
| Gasverbrauch |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
Magnetische Linearmotoren |
| Fütterungsweg |
Intelligenter Zuführer mit Doppelmotor |
| Schnittstelle des Produktionsmanagement-MES-Systems |
Individualisiert |
Einführung in die Firma:
Unsere Firma nimmt jedes Jahr an vielen Ausstellungen im In- und Ausland teil.
Sie werden den Stand von ETON in einigen bekannten Großmessen in China sehen, darunter Großmessen in Shenzhen, Guangzhou, Chongqing, Shanghai und anderen Orten.
Ausländische Ausstellungen umfassen Ausstellungen in mehr als 20 Ländern, darunter Mumbai, Delhi, Ägypten, Türkei und Vietnam.
Dienstleistungen:
Unterhaltszeit 1 Jahr
Eine Garantie von einem Jahr. Während der Garantie werden alle Teile, die repariert und ersetzt werden müssen, kostenlos sein.
Software- und Hardware-Wartung während der gesamten Lebensdauer
Kostenlose Upgrade-Software, die Software ist Reach und wurde von ETON entwickelt, also unterstützen wir lebenslange kostenlose Upgrade-Updates.
Besuchen Sie Kunden regelmäßig und sammeln Sie Informationen
Wir besuchen regelmäßig Kunden. Wir besuchen jedes Jahr eine andere Ausstellung in einer anderen Stadt zur gleichen Zeit.Wir besuchen lokale Kunden und unterstützen unseren Service und sammeln Feedback zu Kundenvorschlägen rechtzeitig.
Bereitstellung aktueller Informationen über Technologie und Ausrüstung
Wir geben unseren Kunden professionelle Technologie-Vorschläge und teilen die neuesten Neuigkeiten mit unseren Kunden.
Service vor Ort
Wir haben einige offizielle Standorte in Indien wie Mumbai und Neu-Delhi, haben auch Standorte in Ägypten, Türkei, die mit unseren Ingenieuren rechtzeitig Service bieten können.
Gemäß Ihren Bedürfnissen wird ein engagierter leitender Ingenieur zu Ihrer Fabrik kommen, um Sie kostenlos zu installieren und zu trainieren, wie Sie die Maschine bedienen.
Verpackung:
Wir verwenden Vakuumverpackungen, um die Schäden zu reduzieren.Wir benutzen Holzkisten, um sie abzudecken, um die Sicherheit der Maschinen zu gewährleisten..
Welche Defekte können Röntgenstrahlen im SMT-Verfahren erkennen?
Röntgenstrahlen können die Innenseiten des Komponentenlödes untersuchen.und Kurzschlüsse von Lötverbindungen.
Bei Defekten wie Poren, Schlackeinschlüssen und unvollständigem Löten entstehen in der Defektstelle helle Flecken oder helle Linien.Wir können beurteilen, ob es einen Defekt in einem Bereich gibt, basierend darauf, ob ein Bereich im Inspektionsbild heller ist als der umliegende HintergrundbereichAus Sicht der Bildverarbeitung kann man anhand des Grauwertes der Pixel im Fehlererkennungsbild beurteilen, ob ein Bereich ein Defekt ist.
Die wahrscheinlichsten Ursachen für Leeren sind die Lötpaste und die Bauteile selbst.
Wenn zwischen den Lötverbindungen eine graue "Brücke" besteht, können wir grundsätzlich davon ausgehen, daß das Lötwerk kurzgeschnitten ist.
Wenn die Menge der Lötpaste abnormal ist oder die SMT abweicht, können die Komponenten verlegt werden.Und wir können sehen, dass die Komponenten falsch platziert sind.
Schweißfehler lassen sich anhand der Graustufen und der Größe der Lötverbindungen beurteilen.
Die Röntgenuntersuchung zeigt, dass die Lötverbindung deutlich größer als normal ist.
Unzureichende Lötmasse oder Lötmasse, die während des Rückflusses in die nahegelegenen Durchläufe fließt.
Das Kaltlöten ist die unvollständige Fusion von SMT-Lötpaste aufgrund unzureichender Löttemperatur und Zeit während des Rückflusslödens.Aber die Röntgenbilder zeigen das Problem deutlich..
