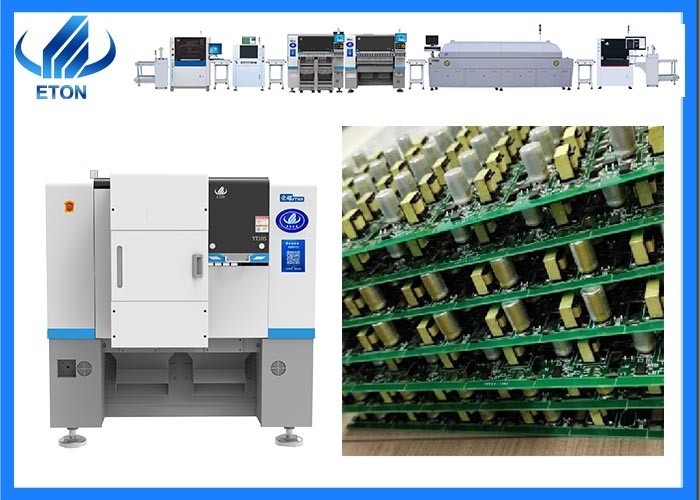

YT10S SMT PICK AND PLACE-Maschine:
10 Köpfe, 52 Fütterungsstationen.
Anwendung auf 0402~35*35mm Komponenten müssen feststehende Kamera Option
PCB-Größe: 500*450mm, 50*50mm
Anwendungsbereich: Stromantrieb, Haushaltselektrische Leuchten,LED-Leuchten, Downlight, Straßenleuchten, Leuchten, 3C-Produkte usw.
Neue Funktionen und Leistungen:
1. Integrierter Vermittlungsleiter
Die 10 Sätze der Z-Achsen werden unabhängig voneinander von einem modularen magnetischen Linearmotor gesteuert, der die Geschwindigkeit, Genauigkeit und Stabilität erheblich verbessert.
2.Präzisions-Ecksystem
Das modulare Ecksystem steuert den Winkel jeder Komponente unabhängig voneinander, um eine hochpräzise Platzierung zu gewährleisten.
3.Head Flight Vision-Erkennung Kamera
Kopfflugerkennung + feste Flugerkennungskamera (optional), hohe Geschwindigkeit und hohe Präzision Identification.the Komponente kann 0201 bis 35 * 35mm, Höhe 16mm, andere Höhe angepasst werden
Technischer ParameterSchrauberstift
| Modell |
YT10S |
| Abmessung |
| Länge |
1480 mm |
| Breite |
2020 mm |
| Größe |
1650 mm |
| Gesamtgewicht |
2380 kg |
| PCB |
| PCB-Länge Breite |
Max: 500*450mm ((Option 1200*450) Min: 50*50mm |
| PCB-Dicke |
0.5-5 mm |
| PCB-Klammern |
Zylinderverschließung, Streckenbreite verstellbar |
| Montage-Modus |
Gruppenpflückung und getrennte Platzierung |
| - Das ist O.S. |
| System |
Windows 7 |
| Software |
FuE unabhängig |
| Anzeige |
LED-Monitor |
| Eingabegerät |
Tastatur, Maus |
| Sehsystem |
| Nummer der Kamera |
1 PCS (Flugsichtkamera für den Kopf) |
| 2 PCS-Marke Kamera |
| Steigende Präzision |
CHIP±0,03mm QFP±0,025mm Cpk 1,0 (3σ) |
| Montagehöhe |
16 mm (andere Höhen können angepasst werden) |
| Steigert die Geschwindigkeit |
48000 CPH ((Im besten Zustand) |
| Komponenten |
0201~15MM Verpackungsmaterial und IC-Material ((Optionelle feste Kamera für 0201~35*35MM), andere Bauteilgröße kann angepasst werden |
| Komponenten Geschwindigkeit |
0.2 mm |
| Nummer der Zuführstation |
52 PCS (104 PCS Option) |
| Anzahl der Düsen |
10 PCS |
| Macht |
220AC 50HZ |
| Stromverbrauch |
1.5 kW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragungsgeschwindigkeit |
> 1000 mm/s |
| Übertragungsrichtung |
Single ((links→ rechts oder rechts→ links) |
| Übertragung |
Online-Laufwerk |
| Positionsmodus |
Optische |
| Gasverbrauch |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
Magnetische Linearmotoren |
| Fütterungsweg |
Intelligenter Zuführer mit Doppelmotor |
| Schnittstelle des Produktionsmanagement-MES-Systems |
Individualisiert |
SchrauberstiftAnwendung: SMT-Linie
Halbautomatischer Stencil-Drucker:Solderpaste Drucken
| Modell |
ET-S600 |
| Abmessungen |
1400*800*1680 mm |
| Größe der Plattform |
300 × 600 mm |
| PCB-Größe |
250 × 550 mm |
| Größe der Vorlage |
550 × 830 mm |
| Druckgeschwindigkeit |
0-8000 mm/min |
| PCB-Dicke |
0 bis 50 mm |
| PCB-Feinabstimmbereich |
Vorseite/Seite ± 10 mm |
| Stromversorgung |
1PAC 220V 50/60HZ |
| Plattformhöhe |
850 ± 20 mm |
| Wiederholbarkeitsgenauigkeit |
± 0,01 mm |
| Positionierungsmodus |
Außen-/Referenzloch |
| Gewicht |
Ungefähr.200Kg. |
Einbahnförderer:
Betreiben Sie den Schablonendruckmaschine, um die Lötpaste auf dem PCB zu drucken
| Modell |
ET-C500 |
| Stahlrahmenstruktur, Schienenlänge |
L=500 |
| Breiteneinstellungsbereich |
50 ∼ 350 mm |
| PCB-Größe |
500*350 mm |
| Übertragungshöhe |
920 ± 20 |
| Übertragung |
5 mm Flachbandförderer |
| Geschwindigkeit |
Einstellbar von 0,5 bis 9 m/min |
| Motor |
Ein Satz von 25 W-Schrittmotoren |
| Kontrolle |
Industrielle Steuerung |
| Übertragungsrichtung |
Einzelne (links → rechts) |
| Ein Kontrollbereich, zwei Sensoren. |
Pick-and-Place-Maschine:Einbauteil
Die mit Lötpaste gebürstete Leiterplatte wird zur automatischen Montage an die Pick-and-Place-Maschine geschickt.und die Pick-and-Place-Maschine wird automatisch Komponenten auswählen und platzieren auf PCB
8 Zone Rückflussofen:Rückflusslöten
Das PCB-Board mit den Bauteilen wird in den Reflow-Ofen geschickt, der Reflow-Ofen erwärmt und schweißt die Bauteile mit Lötpaste auf das PCB.
| Produktmodell |
ET-R8 |
| Heizungsanlage |
NO. der Heizzone |
Höhere 8 heiße Luftheizung, untere 8 heiße Luftheizung |
| |
Länge der Heizzone |
3000 mm |
| |
Heizungsverfahren |
Voll heiße Luft |
| Versorgungssystem |
Maximale PCB-Breite |
450 mm Maschenband, ohne Blei-Schiene |
| |
Verkehrsrichtung |
Links nach rechts, rechts nach links (optional) |
| |
Höhe des Förderbandes |
Maschenriemen 880±20 mm |
| |
Liefermethode |
Maschenbandantrieb + Schiene (optional) |
| |
Beförderungsgeschwindigkeit |
0 bis 2000 mm/min |
|
Steuerungssystem
|
Leistung |
380V 50/60Hz Dreiphasige Fünfdraht-AC:380V 50Hz |
| |
Startleistung |
28 kW |
| |
Arbeitsleistung |
7 kW |
| |
Aufheizzeit |
Ungefähr 15 Minuten. |
| |
Temperaturregelungsbereich |
Raumtemperatur 350°C |
| |
Temperaturregelung |
PID-Steuerung + SSR-Antrieb |
| |
Temperaturregelungsgenauigkeit |
±1°C |
| |
Abnormaler Alarm |
Abnormaler Temperaturalarm |
|
Maschinensystem
|
Maschinengrößen ((L*W*H) |
4600 mm*1000 mm*1400 mm |
| |
Maschinengewicht |
1300 kg |
