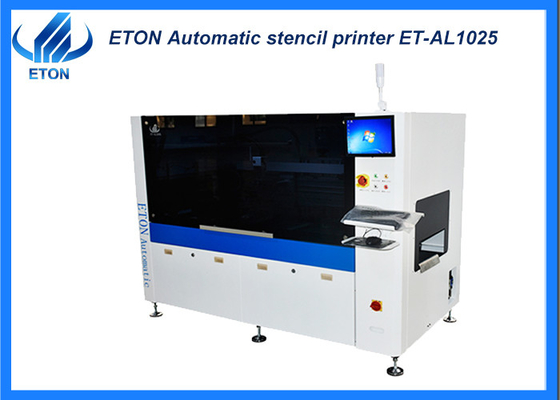

Flexible PCB-Produktionsindustrie SMT vollautomatischer Schablonendruckmaschine
Maschinenkonfiguration
● Programmierbarer Druckkopf mit Aufhängung;
●Zwei Sätze mit Schrittantrieb,Der Druck des vorderen und des hinteren Schraubers kann getrennt eingestellt werden, um die Inkonsistenz des vorderen und des hinteren Drucks durch Müdigkeitsabbau des Schraubers zu gewährleisten;
●Wirksam den Schlag zu kontrollieren, die Druckleistung zu verbessern und das Lecken von Lötpaste zu verhindern;
● Standard-Rostfreier, einzigartiges Design, verbessert die Lebensdauer der Klinge;
● System zur Ausrichtung der Sicht nach unten;
● Anpassung der CNC-Leibe;
● Industriebetriebsbetriebener Computer, Betriebssystem mit Windows XP-Schnittstelle;
● Ein integriertes Software-Diagnosesystem;
● SMEMA-Schnittstelle.
Technischer Parameter
| Bildschirmrahmen |
Min Größe |
850 mm |
| Maximale Größe |
550 mm |
| Stärke |
25 bis 45 mm |
| FPCB Min Größe |
50 mm |
| FPCB Max Größe |
260 mm |
| FPCB-Dicke |
0.5 ~ 5 mm |
| FPCB Warpage |
Max. FPCB-Diagonale 1% |
| Transporthöhe |
900 ± 40 mm |
| Verkehrsrichtung |
Links nach rechts |
| Transportgeschwindigkeit |
Max. 1000 mm/S Programmierbar (Einstellbar) |
| Standort des Ausschusses |
Unterstützungssystem |
Spannung für die Plattformverlagerung |
| Klemmsystem |
Kantenklemme befestigt |
| Druckkopf |
Zwei unabhängige motorisierte Druckköpfe |
| Geschwindigkeit der Spülmaschine |
6 ~ 300 mm/s |
| Druck der Spülmaschine |
0~10 kg/cm2 |
| Squeegeewinkel |
55° (Standard) |
| Typ der Spülmaschine |
Edelstahl (Standard), Kunststoff |
| Schablonentrenngeschwindigkeit |
0.1 ~ 20 mm/s Programmierbar |
| Reinigungssystem |
Handreinigung |
| Tabellenbereiche für die Anpassung |
Die in Absatz 1 Buchstabe b genannten Prüfungen sind in Anhang I der Richtlinie 2008/57/EG zu prüfen. |
| Maschine |
| Wiederholung der Position Genauigkeit |
± 0,01 mm |
| Genaue Drucktechnik |
±0,025 mm |
| Zykluszeit |
≤ 9 s (ohne Druck und Reinigung) |
| Luft benötigt |
4.5 bis 6 kg/cm2 |
| Leistungsaufnahme |
AC:220±10%,50/60HZ 1Φ 1,5 kW |
| Kontrollmethode |
PC-Steuerung |
| Maschinendimensionen |
1754 ((L) X1249 ((W) X1600 ((H) mm |
| Maschinengewicht |
Ungefähr 600 kg |
| FPCB-Transport über die Plattenhöhe |
20 mm |
Verpackungen
Schritt 1: Verpackung in Filmverpackung, um Staub und Wasser nicht in die Maschine zu gelangen
Schritt 2: Verpackung in Schaumbumwolle zum Schutz der Außenseite der Maschine
Schritt 3: Verpackung in Vakuumpakete zur Trocknung der Maschine während des Transports
Schritt 4: Beförderung mit dem Lkw zum angegebenen Hafen
Unser Vorteil.
- Konzentration auf SMT Hochgeschwindigkeits-Pick and Place-Maschine mehr als 20 Jahre
- Die Produkte wurden in mehr als 30 Länder und Regionen exportiert, darunter Südkorea, Indien, Vietnam, Tunesien, Ägypten, Türkei, Russland, Brasilien usw.
- ETON erhielt 9 Erfindungspatente, 112 praktische Patente, 12 Software-Urheberrechte an geistigen Eigentums-Technologien, um ein führender Hersteller von SMT-Handel zu sein.
Zertifikate
Häufig gestellte Fragen
F. Welche Dienstleistungen können Sie erbringen?
A. Ich weiß nicht.
1)Wir bieten für unsere Kunden Lösungen für die gesamte Linie;
- Wir haben lokale Ingenieure in Indien, Ägypten, der Türkei. solange Sie die Maschine kaufen, werden wir dafür sorgen, dass Ingenieure Sie kostenlos installieren, debuggen und schulen, bis Sie lernen, wie man die Maschine bedient,Unser Service ist sehr praktisch.;
- Wir haben auch chinesische Ingenieure, die Online-Services zur Bedienung der Maschine anbieten, um die Probleme mit der Maschine zu lösen;
- Wir werden unsere Kunden zweimal im Jahr besuchen, um die Maschine zu bedienen und den Zustand der Maschine zu überprüfen;
- Unsere Kunden genießen ein kostenloses Upgrade der Maschine.
F. Haben Ihre Maschinen Qualitätszertifikate?
A. Wir sind ein Hightech-Unternehmen mit CE, SIRA, CCC, ISO als "bekannte Marke" und vielen Technologiepatenten ausgezeichnet, und haben reiche Erfahrung (mehr als 11 Jahre) in LED-Licht-Produktionslinie Programm.
F: Wie hoch ist die tatsächliche Geschwindigkeit Ihrer Produkte?
A. Für die tatsächliche Geschwindigkeit der Maschine, die durch viele Faktoren begrenzt wird,
Das bezog sich auf die Anzahl der Komponenten, die Zeit, um PCB-Board zu senden und erhalten das Board, das die Geschwindigkeit bei der Produktion beeinflussen wird und für die tatsächlichen Produkte und Bedürfnisse entscheiden wird.
