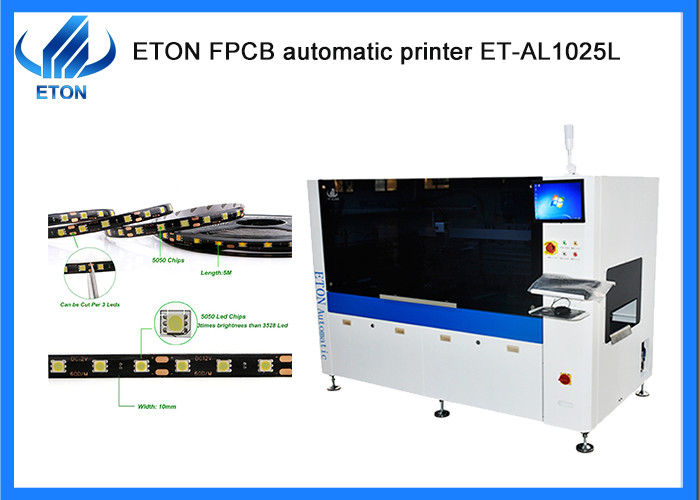

SMT hocheffiziente Flexible Strip automatische Schablonendruckmaschine
Maschinenkonfiguration
● Programmierbarer Druckkopf mit Aufhängung;
●Zwei Sätze mit Schrittantrieb,Der Druck des vorderen und des hinteren Schraubers kann getrennt eingestellt werden, um die Inkonsistenz des vorderen und des hinteren Drucks durch Müdigkeitsabbau des Schraubers zu gewährleisten;
●Wirksam den Schlag zu kontrollieren, die Druckleistung zu verbessern und das Lecken von Lötpaste zu verhindern;
● Standard-Rostfreier, einzigartiges Design, verbessert die Lebensdauer der Klinge;
● System zur Ausrichtung der Sicht nach unten;
● Anpassung der CNC-Leibe;
● Industriebetriebsbetriebener Computer, Betriebssystem mit Windows XP-Schnittstelle;
● Ein integriertes Software-Diagnosesystem;
● SMEMA-Schnittstelle.
Technischer Parameter
| Bildschirmrahmen |
Min Größe |
850 mm |
| Maximale Größe |
550 mm |
| Stärke |
25 bis 45 mm |
| FPCB Min Größe |
50 mm |
| FPCB Max Größe |
260 mm |
| FPCB-Dicke |
0.5 ~ 5 mm |
| FPCB Warpage |
Max. FPCB-Diagonale 1% |
| Transporthöhe |
900 ± 40 mm |
| Verkehrsrichtung |
Links nach rechts |
| Transportgeschwindigkeit |
Max. 1000 mm/S Programmierbar (Einstellbar) |
| Standort des Ausschusses |
Unterstützungssystem |
Spannung für die Plattformverlagerung |
| Klemmsystem |
Kantenklemme befestigt |
| Druckkopf |
Zwei unabhängige motorisierte Druckköpfe |
| Geschwindigkeit der Spülmaschine |
6 ~ 300 mm/s |
| Druck der Spülmaschine |
0~10 kg/cm2 |
| Squeegeewinkel |
55° (Standard) |
| Typ der Spülmaschine |
Edelstahl (Standard), Kunststoff |
| Schablonentrenngeschwindigkeit |
0.1 ~ 20 mm/s Programmierbar |
| Reinigungssystem |
Handreinigung |
| Tabellenbereiche für die Anpassung |
Die in Absatz 1 Buchstabe b genannten Prüfungen sind in Anhang I der Richtlinie 2008/57/EG zu prüfen. |
| Maschine |
| Wiederholung der Position Genauigkeit |
± 0,01 mm |
| Genaue Drucktechnik |
±0,025 mm |
| Zykluszeit |
≤ 9 s (ohne Druck und Reinigung) |
| Luft benötigt |
4.5 bis 6 kg/cm2 |
| Leistungsaufnahme |
AC:220±10%,50/60HZ 1Φ 1,5 kW |
| Kontrollmethode |
PC-Steuerung |
| Maschinendimensionen |
1754 ((L) X1249 ((W) X1600 ((H) mm |
| Maschinengewicht |
Ungefähr 600 kg |
| FPCB-Transport über die Plattenhöhe |
20 mm |
Zertifikate
Als technologieorientiertes Unternehmen ist ETON auf SMT (Surface Mount Technology), neue Energie-FPC (Flexible Printed Circuit), Halbleiter-IGBT sowie Luft- und Raumfahrt und Militärindustrie spezialisiert.Engagement für technologische Innovationen und Produktentwicklung auf dem Gebiet der Pick-and-Place-Maschinen, hält sich das Unternehmen an die Kernphilosophie der Förderung der Nation durch harte Arbeit. Es verbessert kontinuierlich den technologischen Inhalt und die Wettbewerbsfähigkeit seiner Produkte,zur Einrichtung eines umfassenden Systems für technologische Innovation. ETON hat mehr als 200 Patente, darunter mehr als 20 Erfindungspatente, mehr als 40 Software-Urheberrechte und mehrere Patente für internationale Pioniertechnologien erhalten.
Dienstleistungen
- Professionelle Lösungen: Bereitstellung professioneller SMT-Lösungen
- Kostenlose Garantie: Einjährige Garantie Fabrikdienst. Alle Teile, die innerhalb der Garantiezeit beschädigt sind, werden kostenlos ersetzt
- Kostenlose Installation: Kostenlose Installation vor Ort, um eine reibungslose Produktion zu gewährleisten.
- Kostenlose technische Ausbildung: Berufsausbildung für Betrieb und Wartung.
- Kostenloser technischer Support: 24/7 technischer Online-Support.
- Freie Software-Upgrade: Bieten Sie kostenlose Software-Upgrades für das gesamte Leben an
Verwandte Maschine
WEkann eine gesamte SMT-Produktionslinie liefern,LED-Licht-Produktionslinie:
1.Pick-and-Place-Maschine
2. Ladeanlage
3. Fördermaschine
4. Schablonendruckmaschine
5. Rückflussofenmaschine
6. Entlader
7. Lötmaschinen
8. Roll-to-Roll-LED-Bandlicht-Montage-Maschine
