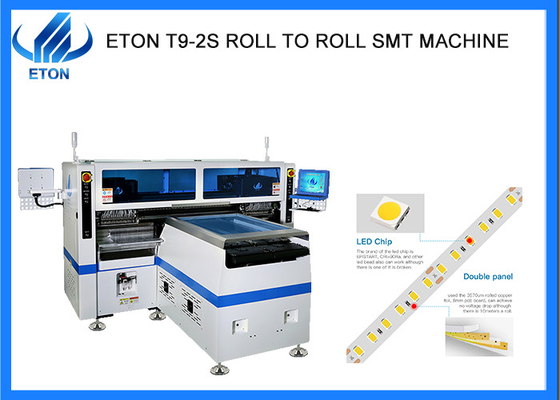

Weltweit schnellste 500000 CPH flexible Streifen ROLL TO ROLL SMT-Maschine
Beschreibung
Merkmal 1 HÖHE Produktivität
ETON Tech verstellbarer Platzierungskopf
Die Position des Komponentenpickers kann entsprechend der PCB-Plattenhöhe, Min. 6,5 mm, eingestellt werden.
- Einzigartige Leckage-Erkennung und Nachfüllfunktion der einzelnen Komponenten
Die Erkennungskamera zeichnet die Leckageposition der PCB-Komponente auf und füllt die fehlende Komponente entsprechend aus.
- Ultra-Hochgeschwindigkeits-Kapazität
Der Platzierungskopf setzt die Methode des zweimaligen Pflückens und des einmaligen Platzierens ein. Die Platzierungszeit wird durch die verbesserte Platzierungsmethode erheblich verkürzt und die hervorragende optimale Kapazität erreicht 500000CPH.
| Modell |
T9-2S |
| Abmessung |
| Länge |
3454 mm |
| Breite |
3035 mm |
| Größe |
1777 mm |
| Gesamtgewicht |
3100 kg |
| PCB |
| PCB-Länge Breite |
250 (± 10 mm) *Jede Länge |
| PCB-Dicke |
00,1-0,5 mm |
| PCB-Klammern |
Vakuumabsorption, Zylinderverschluss, Streckenbreite verstellbar |
| Anbauweise |
Gruppenpicking und Gruppenplatzierung |
| Sehsystem |
| Nummer der Kamera |
10 Sätze (Digitalkamera) |
| Ausrichtung der Sicht + Markierungskorrektur |
| Steigende Präzision |
± 0,05 mm |
| Montagehöhe |
≤ 5 mm |
| Steigert die Geschwindigkeit |
Doppelseite: 500000 CPH, Einzelseite: 250000 CPH ((Optimale Geschwindigkeit) |
| Komponenten |

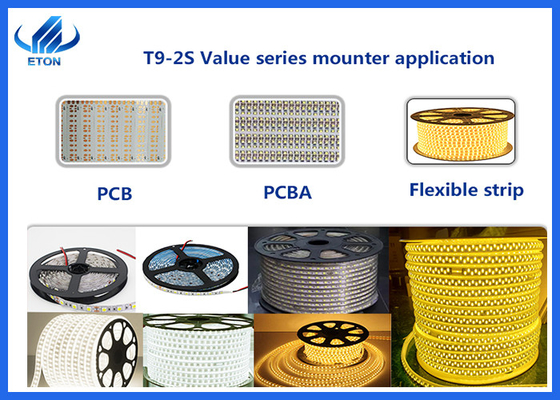

LED3014/3020/2835/5050 und Widerstände, Kondensatoren, Brückenrichter usw. |
| Macht |
380 AC 50 Hz |
| Stromverbrauch |
9.6 KW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragung des Förderers |
Maximale Länge:1000 mm |
| Übertragungsgeschwindigkeit |
> 500 mm/s |
| Übertragungsrichtung |
Einfach (links ̇>rechts oder rechts ̇links) |
| Übertragung |
Online-Laufwerk |
| Positionsmodus |
Optische |
| Luftversorgung |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 2 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
High-End magnetischer Linearmotor + Servomotor |
| Futtersystem |
| Nummer der Zuführstation |
Doppelseite:136 PCS ((Einseite:68 PCS) |
| Anzahl der Köpfe |
Doppelseite:136 PCS ((Einseite:68 PCS) |
| Fütterungsweg |
Intelligente elektrische Zuführung mit Doppelmotor |

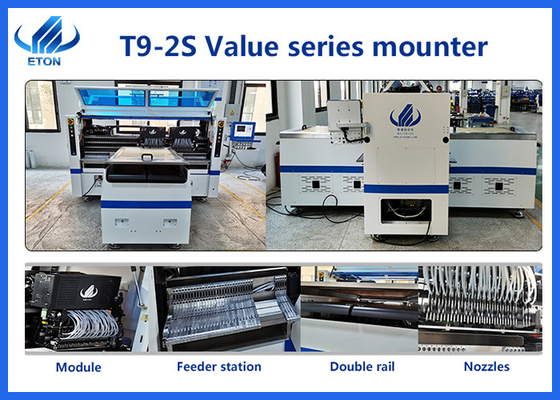

SMT-Layout:
Ausstellung
Als erfahrenes Unternehmen für den Handel mit SMT-Pick-and-Place-Maschinen mit mehr als 30 Ländern und Regionen an Bord, hat Eton an vielen Ausstellungen aus dem Ausland teilgenommen,Wie die Ausstellung in Mumbai., India Delhi Ausstellung, Ägypten Ausstellung, Türkei Ausstellung, Pakistan Ausstellung, etc. Und auch wir haben an unserer inländischen Ausstellung, wie Guangzhou Guangya Ausstellung teilgenommen,Ausstellung in München, Chongqing LED-Licht-Ausstellung, usw.
Häufig gestellte Fragen
F. Welche Dienstleistungen können Sie erbringen?
A. Ich weiß nicht.
1)Wir bieten für unsere Kunden Lösungen für die gesamte Linie;
- Wir haben lokale Ingenieure in Indien, Ägypten, der Türkei. solange Sie die Maschine kaufen, werden wir dafür sorgen, dass Ingenieure Sie kostenlos installieren, debuggen und schulen, bis Sie lernen, wie man die Maschine bedient,Unser Service ist sehr praktisch.;
- Wir haben auch chinesische Ingenieure, die Online-Services zur Bedienung der Maschine anbieten, um die Probleme mit der Maschine zu lösen;
- Wir werden unsere Kunden zweimal im Jahr besuchen, um die Maschine zu bedienen und den Zustand der Maschine zu überprüfen;
- Unsere Kunden genießen ein kostenloses Upgrade der Maschine.
F. Haben Ihre Maschinen Qualitätszertifikate?
A. Wir sind ein Hightech-Unternehmen mit CE, SIRA, CCC, ISO als "bekannte Marke" und vielen Technologiepatenten ausgezeichnet, und haben reiche Erfahrung (mehr als 11 Jahre) in LED-Licht-Produktionslinie Programm.
F. Können Sie den angegebenen Preis CIF akzeptieren?
A. Wir akzeptieren nur EXW, da der angegebene Preis für beide Seiten bequem und kostengünstiger ist.
Kann ich nachsehen, ob Sie die Ausrüstung nach Indien verkauft haben?
A. Ja, wir haben unsere Maschine in Indien verkauft, aber für die Tatsache, dass wir es nicht für meinen Kunden entscheiden können, aber ich werde versuchen, meinen Kunden zu kontaktieren.weil niemand will, dass seine Konkurrenten seinen Produktionsstandort besuchen.
Q. Was für eine Maschine haben Sie?
A. Wir sind der Hersteller von Hochgeschwindigkeits-SMT-Pick-and-Place-Maschinen, und wir bauen unsere Marke auch auf effizientere und bequemere Maschinen für unsere Kunden auf.Wertreihen mit hoher Präzision und hoher Produktivität.
