Produktdetails:
Zahlung und Versand AGB:
|
Zubringerstation: | 104 PCS | Energieverbrauch: | 1.5 kW |
---|---|---|---|
Typ: | Automatisch | Gewicht: | 2380kg |
Maschinenfunktion: | Montage von SMD-Komponenten auf der Leiterplatte | PWB-Längen-Breite: | Max: 500*300mm ((optional 1200*450) Min: 50*50mm |
Mechaniken: | 20 Stück | Gewährleistung: | 1 Jahr |
Hervorheben: | 220AC SMT-Pick-and-Place-Maschine,Aufbereitungsmaschine 220 V Wechselstrom,F&E-Software-Pick and Place-Maschine |

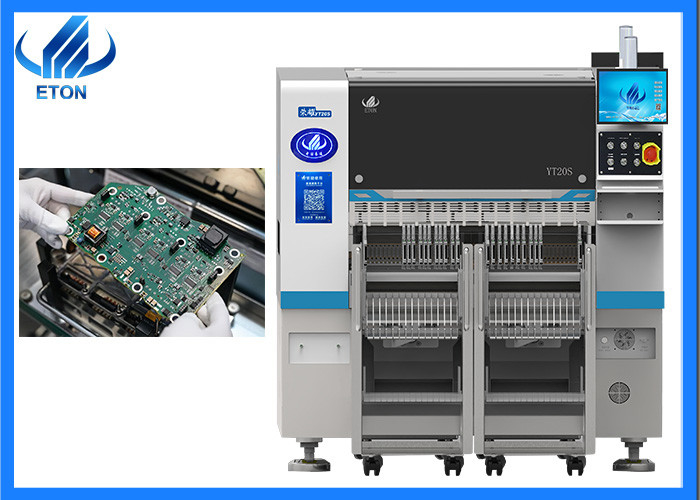

220AC 50HZ FuE-Software 20 Düsen SMT-Pick-and-Place-Maschine
Beschreibung
Hauptmerkmale der Maschine

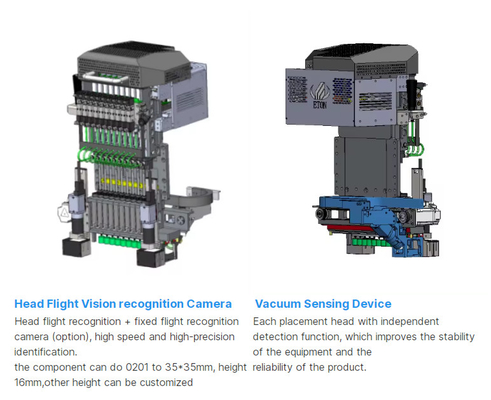

Integrierte Platzierungsleitung
Leichtgewicht, Kopf ist integriert geformt, die 10 Sätze von Z-Achsen unabhängig von modularen magnetischen linearen Motor gesteuert, die die Geschwindigkeit, Genauigkeit und Stabilität erheblich verbessert
Präzisions-Ecksystem
Das modulare Ecksystem steuert den Winkel jeder Komponente unabhängig voneinander, um eine hochpräzise Platzierung zu gewährleisten.
Vakuumsensor
Jeder Platzierungskopf mit einer unabhängigen Erkennungsfunktion, die die Stabilität der Ausrüstung und die Zuverlässigkeit des Produkts verbessert.
Überspannung der Überspannung
Durch die Einführung hochwertiger magnetischer Linearmotoren und eines multifunktionalen modularen Kopfes ist die Platzierungsfähigkeit im Vergleich zu herkömmlichen Maschinen um 25% gestiegen, wobei die optimale Geschwindigkeit 98000CPH erreicht.
Hauptparameter der Maschine
Modell | YT20S |
Abmessung | |
Länge | 1480 mm |
Breite | 2680 mm |
Größe | 1650 mm |
Gesamtgewicht | 2380 kg |
PCB | |
PCB-Länge Breite | Max: 500*300 mm ((optional 1200*450) Min: 50*50 mm |
PCB-Dicke | 0.5-5 mm |
PCB-Klammern | Zylinderverschließung, Streckenbreite verstellbar |
Montage-Modus | Gruppenpflückung und getrennte Platzierung |
- Das ist O.S. | |
System | Windows 7 |
Software | FuE unabhängig |
Anzeige | LED-Monitor |
Eingabegerät | Tastatur, Maus |
Sehsystem | |
Nummer der Kamera | 1 PCS (Flugsichtkamera für den Kopf) |
2 PCS-Marke Kamera | |
Steigende Präzision | CHIP±0,03mm QFP±0,025mm Cpk 1,0 (3σ) |
Montagehöhe | 16 mm (andere Höhen können angepasst werden) |
Steigert die Geschwindigkeit | 98000 CPH ((Im besten Zustand) |
Komponenten | 0201~12MM Verpackungsmaterial und IC-Material ((Optionelle feste Kamera für 0201~35*35MM),Weitere Komponentengröße kann angepasst werden |
Komponentenraum | 0.2 mm |
Nummer der Zuführstation | 104 PCS |
Anzahl der Düsen | 20 Stück |
Macht | 220AC 50HZ |
Stromverbrauch | 1.5 kW |
Betriebsumfeld | 23°C ± 3°C |
Übertragungsgeschwindigkeit | > 1000 mm/s |
Übertragungsrichtung | Single ((links→ rechts oder rechts→ links) |
Übertragung | Online-Laufwerk |
Positionsmodus | Optische |
Gasverbrauch | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
Elektrische Steuerung | Unabhängige Forschung und Entwicklung durch ETON |
Modul 1 der Bewegungssteuerkarte | Unabhängige Forschung und Entwicklung durch ETON |
X, Y, Z-Achse | Magnetische Linearmotoren |
Fütterungsweg | Intelligenter Zuführer mit Doppelmotor |
Schnittstelle des Produktionsmanagement-MES-Systems | Individualisiert |
Maschinenanwendung
Unsere Ausstellungen
Als erfahrenes Unternehmen für den Handel mit SMT-Pick-and-Place-Maschinen mit mehr als 30 Ländern und Regionen an Bord, hat Eton an vielen Ausstellungen aus dem Ausland teilgenommen,Wie die Ausstellung in Mumbai., India Delhi Ausstellung, Ägypten Ausstellung, Türkei Ausstellung, Pakistan Ausstellung, etc. Und auch wir haben an unserer inländischen Ausstellung, wie Guangzhou Guangya Ausstellung teilgenommen,Ausstellung in München, Chongqing LED-Licht-Ausstellung, usw.

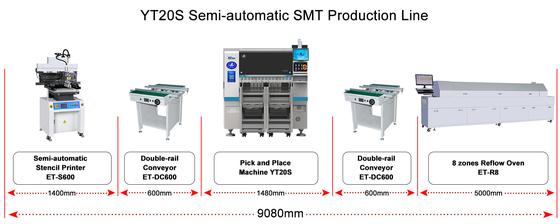

Verwandte Maschine
ETON ist ein führender Hersteller von SMT-Hochgeschwindigkeits-Pick-and-Place-Maschinen in China. Wir bieten auch eine ganze Linie mit Peripheriegeräten wie Schablonendruckmaschinen, Fördergeräten, Klebeverteilern,Übergangs- und Rückflussofen usw..
Verpackungen
Was die Verpackung der Maschine angeht, so haben wir sie in Filmverpackung und Schaumwolle verpackt, um Staub und Wasser zu vermeiden, die die Maschine schützen und die Maschine während des Transports trocken halten,und mit Holzkisten ausgestattet, um sie zum angegebenen Hafen zu transportieren.
Häufig gestellte Fragen
F: Warum sollten Sie bei uns kaufen und nicht bei anderen Lieferanten?
A: Wir sind ein hochtechnologischer professioneller Hersteller von SMT-Maschine mit mehr als 13 Jahren mit guter Qualität und Ruf. Wir haben eine reiche Erfahrung in der Unterstützung des Kunden, um neue Fabrik und neue Linie zu starten."ProfessionellWir haben eine Reihe von Vorteilen.
Semi-Automatische PET-Flaschenblasmaschine Flaschenherstellungsmaschine Flaschenformmaschine PET-Flaschenherstellungsmaschine eignet sich zur Herstellung von PET-Kunststoffbehältern und -flaschen in allen Formen.
F: Haben Sie einen Übersee-After-Sales-Service?
A: Wir können im Ausland technischen Support anbieten. Wenn Sie technische Probleme haben, werden unsere Ingenieure Ihnen zeitnahen Support bieten. Im Ausland haben wir Indien Büro, indische Ingenieur, Jerusalem Büro,Ingenieur, ägyptischer Ingenieur usw.
