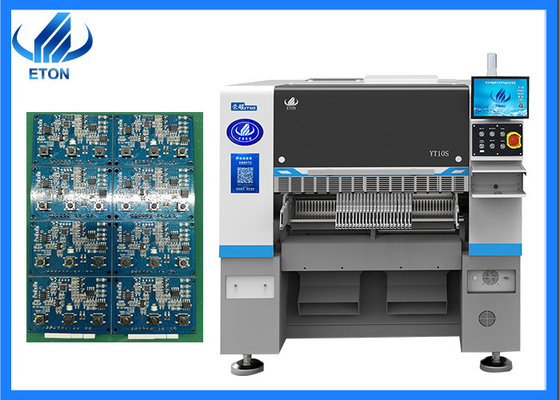

10 Düsen Hochgeschwindigkeits 220V grüne Energie SMT pick and place Maschine
Hauptmerkmale der Maschine

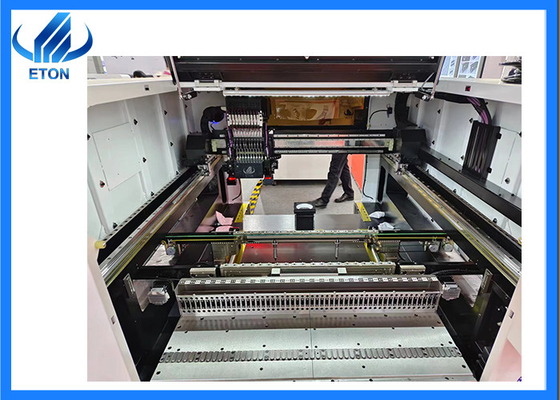

1Die X-, Y- und Z-Achsen verwenden alle einen selbst entwickelten hochwertigen magnetischen Linearmotor.
2.Flexible PCB-Handhabungskapazitäten, Montage auf mehreren Stationen und Materialien
3.Y-Achse übernimmt Doppelantriebs-Gantry-Struktur
4.Unterstützung der automatischen Austauschdüsenfunktion (optional)
5.Anwendbar auf 0201~35*35mm Bandspulenpackung und IC Tray Feeder
● Einziger Portal, 10 Spalten.
● Maximaler PCB-Board: 500*450 mm, mindestens 50*50 mm.
● Optionales IC-Schrank, ANC, flexible Produktion
● Flexible Verkabelung ist durch Modularisierung möglich

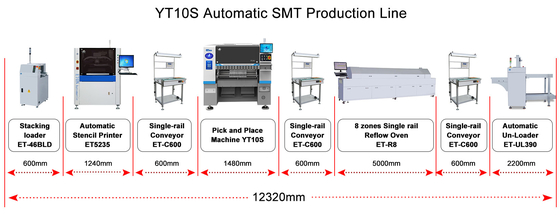

●Die verschiedenen Produktionsarten.
Hauptparameter der Maschine
| Modell |
YT10S |
| Abmessung |
| Länge |
1480 mm |
| Breite |
2020 mm |
| Größe |
1650 mm |
| Gesamtgewicht |
2380 kg |
| PCB |
| PCB-Länge Breite |
Max: 500*450mm ((Option 1200*450) Min: 50*50mm |
| PCB-Dicke |
0.5-5 mm |
| PCB-Klammern |
Zylinderverschließung, Streckenbreite verstellbar |
| Montage-Modus |
Gruppenpflückung und getrennte Platzierung |
| - Das ist O.S. |
| System |
Windows 7 |
| Software |
FuE unabhängig |
| Anzeige |
LED-Monitor |
| Eingabegerät |
Tastatur, Maus |
| Sehsystem |
| Nummer der Kamera |
1 PCS (Flugsichtkamera für den Kopf) |
| 2 PCS-Marke Kamera |
| Steigende Präzision |
CHIP±0,03mm QFP±0,025mm Cpk 1,0 (3σ) |
| Montagehöhe |
16 mm (andere Höhen können angepasst werden) |
| Steigert die Geschwindigkeit |
48000 CPH ((Im besten Zustand) |
| Komponenten |
0201~15MM Verpackungsmaterial und IC-Material ((Optionelle feste Kamera für 0201~35*35MM), andere Bauteilgröße kann angepasst werden |
| Komponentenraum |
0.2 mm |
| Nummer der Zuführstation |
52 PCS (104 PCS Option) |
| Anzahl der Düsen |
10 PCS |
| Macht |
220AC 50HZ |
| Stromverbrauch |
1.5 kW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragungsgeschwindigkeit |
> 1000 mm/s |
| Übertragungsrichtung |
Single ((links→ rechts oder rechts→ links) |
| Übertragung |
Online-Laufwerk |
| Positionsmodus |
Optische |
| Gasverbrauch |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
Magnetische Linearmotoren |
| Fütterungsweg |
Intelligenter Zuführer mit Doppelmotor |
| Schnittstelle des Produktionsmanagement-MES-Systems |
Individualisiert |
Maschineneinheit

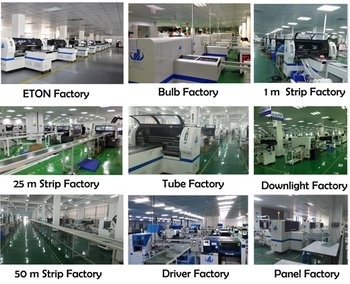

Markt
Unsere Produkte wurden in mehr als 30 Länder und Regionen exportiert, darunter Südkorea, Indien, Vietnam, Tunesien, Ägypten, Türkei, Russland, Brasilien usw. Und hier sind einige unserer großen Kunden:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR und so weiter.
Verpackungen Verpackung in Filmverpackung und Schaumbommel und Abdeckung mit Vakuumbeutel in robusten Holzkisten.
Schritt 1: Wickeln Sie mit Dehnfolie, um zu verhindern, dass die Ausrüstung von
Schritt 2: Vakuumpapierverpackung und feuchtigkeitsdichte Tasche, damit die Maschine während des Transports trocken gehalten werden kann, um Feuchtigkeit zu vermeiden.
Schritt 3: Verwenden Sie Bänder und dreieckiges Holz, um die Maschine zu befestigen, um eine Beschädigung der Maschine während des Transports zu verhindern.
Schritt 4: Jede ausgeführte Maschine wird mit robusten Exportholzkisten ausgestattet, um sicherzustellen, dass das gelieferte Produkt gut ist.
Dienstleistungen
Unterhaltszeit 1 Jahr
Einjährige Garantie Während der Garantie sind alle Teile, die repariert und ausgetauscht werden müssen, kostenlos.
Software- und Hardware-Wartung während der gesamten Lebensdauer
Kostenlose Upgrade-Software, die Software ist Reach und wurde von ETON entwickelt, also unterstützen wir lebenslange kostenlose Upgrade-Updates.
Besuchen Sie Kunden regelmäßig und sammeln Sie Informationen
Wir besuchen regelmäßig Kunden. Wir besuchen jedes Jahr verschiedene Ausstellungen in verschiedenen Städten zur gleichen Zeit.Wir besuchen lokale Kunden und unterstützen unseren Service und sammeln Feedback zu Kundenvorschlägen rechtzeitig.
Bereitstellung aktueller Informationen über Technologie und Ausrüstung
Wir geben unseren Kunden professionelle Technologie-Vorschläge und teilen die neuesten Neuigkeiten mit unseren Kunden.
Service vor Ort
Wir haben einige offizielle Standorte in Indien wie Mumbai und Neu-Delhi, haben auch Standorte in Ägypten, der Türkei, die mit unseren Ingenieuren rechtzeitig Service bieten können.
Gemäß Ihren Bedürfnissen wird ein engagierter leitender Ingenieur zu Ihrer Fabrik kommen, um Sie kostenlos zu installieren und zu schulen, wie Sie die Maschine bedienen.
Häufig gestellte Fragen
Q. Was für eine Maschine haben Sie?
A. Wir sind der Hersteller von High-Speed-SMT-Pick-and-Place-Maschinen, und auch wir bauen unsere Marke auf effizientere und bequemere Maschine für unsere Kunden.Wertreihen mit hoher Präzision und hoher Produktivität.
F: Wie hoch ist die tatsächliche Geschwindigkeit Ihrer Produkte?
A. Für die tatsächliche Geschwindigkeit der Maschine, die durch viele Faktoren begrenzt wird,
Das bezog sich auf die Anzahl der Komponenten, die Zeit, um PCB-Board zu senden und erhalten das Board, das die Geschwindigkeit bei der Produktion beeinflussen wird und für die tatsächlichen Produkte und Bedürfnisse entscheiden wird.
