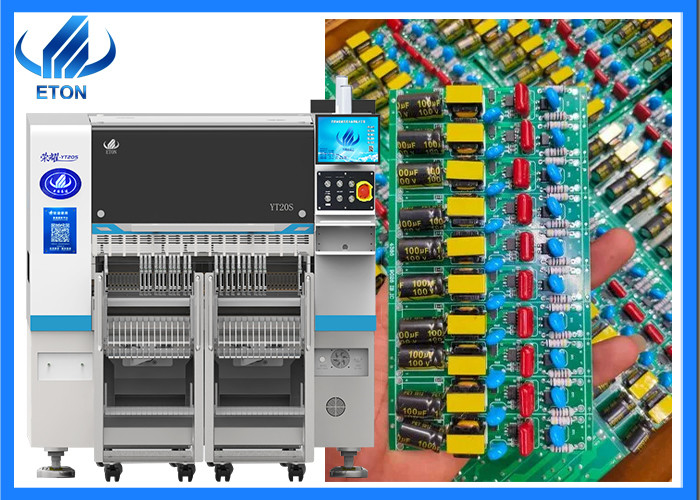

Hauptmerkmale der Maschine
Integrierte Platzierungsleitung
Leichtgewicht, Kopf ist integriert geformt, die 10 Sätze von Z-Achsen unabhängig von modularen magnetischen linearen Motor gesteuert, die die Geschwindigkeit, Genauigkeit und Stabilität erheblich verbessert
Präzisions-Ecksystem
Das modulare Ecksystem steuert den Winkel jeder Komponente unabhängig voneinander, um eine hochpräzise Platzierung zu gewährleisten.
Vakuumsensor
Jeder Platzierungskopf mit einer unabhängigen Erkennungsfunktion, die die Stabilität der Ausrüstung und die Zuverlässigkeit des Produkts verbessert.
Überspannung der Überspannung
Durch die Einführung hochwertiger magnetischer linearer Motoren und eines multifunktionalen modularen Kopfes hat sich die Platzierungsfähigkeit im Vergleich zu herkömmlichen Maschinen um 25% erhöht, wobei die optimale Geschwindigkeit 98000CPH erreicht.
Hauptparameter der Maschine
| Modell |
YT20S |
| Abmessung |
| Länge |
1480 mm |
| Breite |
2680 mm |
| Größe |
1650 mm |
| Gesamtgewicht |
2380 kg |
| PCB |
| PCB-Länge Breite |
Max: 500*300 mm ((optional 1200*450) Min: 50*50 mm |
| PCB-Dicke |
0.5-5 mm |
| PCB-Klammern |
Zylinderverschluss, Streckenbreite verstellbar |
| Montage-Modus |
Gruppenpflückung und getrennte Platzierung |
| - Das ist O.S. |
| System |
Windows 7 |
| Software |
FuE unabhängig |
| Anzeige |
LED-Monitor |
| Eingabegerät |
Tastatur, Maus |
| Sehsystem |
| Nummer der Kamera |
1 PCS (Flugsichtkamera für den Kopf) |
| 2 PCS-Marke Kamera |
| Steigende Präzision |
CHIP±0,03mm QFP±0,025mm Cpk 1,0 (3σ) |
| Montagehöhe |
16 mm (andere Höhen können angepasst werden) |
| Steigert die Geschwindigkeit |
98000 CPH ((Im besten Zustand) |
| Komponenten |
0201~12MM Verpackungsmaterial und IC-Material ((Optionelle feste Kamera für 0201~35*35MM),Andere Komponentengrößen können angepasst werden |
| Komponentenraum |
0.2 mm |
| Nummer der Zuführstation |
104 PCS |
| Anzahl der Düsen |
20 Stück |
| Macht |
220AC 50HZ |
| Stromverbrauch |
1.5 kW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragungsgeschwindigkeit |
> 1000 mm/s |
| Übertragungsrichtung |
Single ((links→ rechts oder rechts→ links) |
| Übertragung |
Online-Laufwerk |
| Positionsmodus |
Optische |
| Gasverbrauch |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
Magnetische Linearmotoren |
| Fütterungsweg |
Intelligenter Zuführer mit Doppelmotor |
| Schnittstelle des Produktionsmanagement-MES-Systems |
Individualisiert |
Unternehmensprofil
Shenzhen ETON Automation Equipment Co. LTD. ist ein weltweit führender Hersteller von automatischen Hochgeschwindigkeits-Pick-and-Place-Maschinen mit Schwerpunkt auf "Höhe Effizienz Niedriger Verbrauch".Mittlerweile ist ETON auch der größte Hightech-Hersteller in China mit starker Designfähigkeit, FuE, Fertigung, Vertrieb und Dienstleistung, and rated as “Shenzhen high-tech enterprise” “China high-tech enterprise” “Shenzhen top brand” “2019 LED Technology innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” “Double soft enterprise” etc.
Shenzhen ETON Automation Equipment Co., Ltd. hat sich der Entwicklung und Herstellung von Platzierungsmaschinenausrüstung verschrieben.Einheitliche Marktpolitik und -politik.
Ausstellung
Dienstleistungen
1Vor der Bestellung:
Wir werden professionelle Vorschläge von SMT Linie unterstützen
Wir empfehlen das beste Modul nach den Produkten
Wir liefern das beste Angebot mit Fabrikpreis.
2Nach der Bestellung:
Die Maschine wird vor dem Versand einen guten Test und Alterung haben
Wir unterstützen die Maschineninstallation und -schulungen, spezielle Zeiten unterstützen Online-Schulungen und Videounterricht.
Wir haben professionelle After-Sales-Team, könnte Problem so schnell wie möglich zu lösen
Die Maschinengarantie beträgt ein Jahr, während der Garantie müssen alle Teile repariert und ersetzt werden, die für Kunden kostenlos sind.
Versand und Verpackung
Alle Maschinen sind mit Vakuum und Holz verpackt
Schritt 1: Filmverpackung.
Schritt 2: Vakuumverpackung.
Schritt 3:Holzboxenverpackung
Sie können uns vertrauen, denn wir haben professionelle und Standardverpackungen, um die Maschine zu schützen.
Häufig gestellte Fragen
1Ist der Ingenieur für die Maschineninstallation frei?
A: Ja, wir schicken Ingenieur zu Ihrer Fabrik für Maschine kostenlose Installation und Ausbildung, sobald Sie unsere Maschine kaufen.
- Ich weiß.2. Ist Ihre Maschine geeignet für die Herstellung von LED-Glühlampen/Panelleucht/Linsen/Displays/flexiblen Streifenlicht/ usw.?
A: Ja, die SMT-Maschine wird weitgehend auf alle Arten von LED-Beleuchtung und elektrischen Leiterplatten angewendet.
Chip3014/3528/5050/etc,0402/0603/0805 Widerstand, Kondensator, Transformator, Brücke usw.
3- Haben Sie eine Chip-Montage-Maschine?
A: Ja, ETON als der größte Hersteller von SMT-Maschine in China. Wir besitzen mehr als 50000 Quadratmeter Industriepark in Jiangxi Stadt, China. Set Büro in Shenzhen, Zhongshan, Zhejiang, Indien, Ägypten,usw.Wir liefern andere Maschinen:
1. Hochgeschwindigkeits-Pick-and-Place-Maschine für LED-Beleuchtung
2. Multifunktionale Pick-and-Place-Maschine für alle Arten von Beleuchtung und elektrischen Board
3. Automatische Schablonendruckmaschine
4. Halbautomatische Schablonendruckmaschine
5. Einzelfördermaschine
6. Doppelschifffördermaschine
7. Vibratorplatte für Linsen/Transformatoren/Kondensatoren usw.
8. 8mm/12mm/16mm/24mm elektrische Zuführung
9. Acht Zonen Rückfluss Ofen
10. PCB-Reinigungsmaschine
11. Lötmaschinen
12. Ladeanlage
13. Entlader
14. Ganzheitliche SMT-Linienlösung
Und so weiter.
4.Was ist mit der Operationssprache?
Unsere Maschine unterstützt chinesisch/englisch.
