Hauptmerkmale der Maschine
Integrierte Platzierungsleitung
Leichtgewicht, Kopf ist integriert geformt, die 10 Sätze von Z-Achsen unabhängig von modularen magnetischen linearen Motor gesteuert, die die Geschwindigkeit, Genauigkeit und Stabilität erheblich verbessert
Präzisions-Ecksystem
Das modulare Ecksystem steuert den Winkel jeder Komponente unabhängig voneinander, um eine hochpräzise Platzierung zu gewährleisten.
Vakuumsensor
Jeder Platzierungskopf mit einer unabhängigen Erkennungsfunktion, die die Stabilität der Ausrüstung und die Zuverlässigkeit des Produkts verbessert.
Überspannung der Überspannung
Durch die Einführung hochwertiger magnetischer linearer Motoren und eines multifunktionalen modularen Kopfes hat sich die Platzierungsfähigkeit im Vergleich zu herkömmlichen Maschinen um 25% erhöht, wobei die optimale Geschwindigkeit 98000CPH erreicht.
Hauptparameter der Maschine
| Modell |

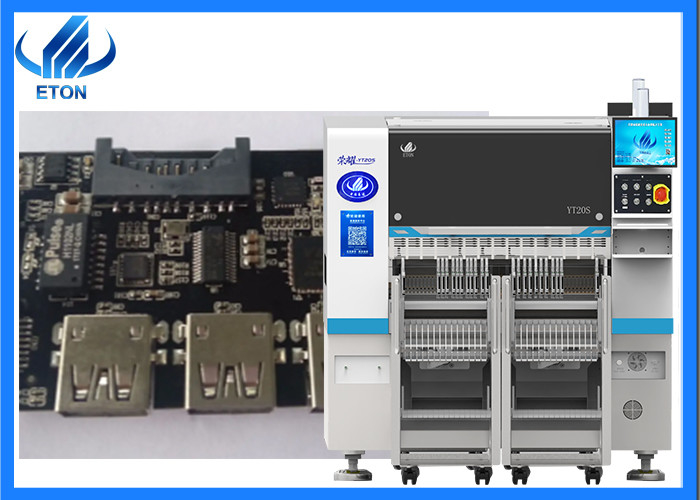

YT20S |
| Abmessung |
| Länge |
1480 mm |
| Breite |
2680 mm |
| Größe |
1650 mm |
| Gesamtgewicht |
2380 kg |
| PCB |
| PCB-Länge Breite |
Max: 500*300 mm ((optional 1200*450) Min: 50*50 mm |
| PCB-Dicke |
0.5-5 mm |
| PCB-Klammern |
Zylinderverschluss, Streckenbreite verstellbar |
| Montage-Modus |
Gruppenpflückung und getrennte Platzierung |
| - Das ist O.S. |
| System |
Windows 7 |
| Software |
FuE unabhängig |
| Anzeige |
LED-Monitor |
| Eingabegerät |
Tastatur, Maus |
| Sehsystem |
| Nummer der Kamera |
1 PCS (Flugsichtkamera für den Kopf) |
| 2 PCS-Marke Kamera |
| Steigende Präzision |
CHIP±0,03mm QFP±0,025mm Cpk 1,0 (3σ) |
| Montagehöhe |
16 mm (andere Höhen können angepasst werden) |
| Steigert die Geschwindigkeit |
98000 CPH ((Im besten Zustand) |
| Komponenten |
0201~12MM Verpackungsmaterial und IC-Material ((Optionelle feste Kamera für 0201~35*35MM),Andere Komponentengrößen können angepasst werden |
| Komponentenraum |
0.2 mm |
| Nummer der Zuführstation |
104 PCS |
| Anzahl der Düsen |
20 Stück |
| Macht |
220AC 50HZ |
| Stromverbrauch |
1.5 kW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragungsgeschwindigkeit |
> 1000 mm/s |
| Übertragungsrichtung |
Single ((links→ rechts oder rechts→ links) |
| Übertragung |
Online-Laufwerk |
| Positionsmodus |
Optische |
| Gasverbrauch |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
Magnetische Linearmotoren |
| Fütterungsweg |
Intelligenter Zuführer mit Doppelmotor |
| Schnittstelle des Produktionsmanagement-MES-Systems |
Individualisiert |
Unternehmensprofil
Shenzhen ETON Automation Equipment Co. LTD. ist ein weltweit führender Hersteller von automatischen Hochgeschwindigkeits-Pick-and-Place-Maschinen mit Schwerpunkt auf "Höhe Effizienz Niedriger Verbrauch".Mittlerweile ist ETON auch der größte Hightech-Hersteller in China mit starker Designfähigkeit, FuE, Fertigung, Vertrieb und Dienstleistung, and rated as “Shenzhen high-tech enterprise” “China high-tech enterprise” “Shenzhen top brand” “2019 LED Technology innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” “Double soft enterprise” etc.
Shenzhen ETON Automation Equipment Co., Ltd. hat sich der Entwicklung und Herstellung von Platzierungsmaschinenausrüstung verschrieben.Einheitliche Marktpolitik und -politik.
Ausstellung
Unsere Firma nimmt jedes Jahr an vielen Ausstellungen im In- und Ausland teil.
Sie werden den Stand von ETON in einigen bekannten Großmessen in China sehen, darunter Großmessen in Shenzhen, Guangzhou, Chongqing, Shanghai und anderen Orten.
Ausländische Ausstellungen umfassen Ausstellungen in mehr als 20 Ländern, darunter Mumbai, Delhi, Ägypten, Türkei und Vietnam.
Versand und Verpackung
Alle Maschinen sind mit Vakuum und Holz verpackt
Schritt 1: Filmverpackung.
Schritt 2: Vakuumverpackung.
Schritt 3:Holzboxenverpackung
Sie können uns vertrauen, denn wir haben professionelle und Standardverpackungen, um die Maschine zu schützen.
Häufig gestellte Fragen
F: Wie können Sie sicherstellen, dass die Produkte nicht beschädigt oder nass sind?
A: Wir treffen verschiedene Maßnahmen, um die Produkte zu schützen.Wir legen sie in einen Karton, wickeln sie mit Plastikfolie und verdichten sie mit Klebeband, um die Kartons in Position zu halten und vor Wasser zu schützen.
F: Wie ist die Ausfallrate der Maschine?
A: Unsere Maschine ist sehr stabil, die Ausfallrate ist weniger als 0.001.
F: Welche Art von Maschine wird außer Pick-and-Place-Maschine zur Verfügung gestellt?
A: ETON als der größte Hersteller von SMT-Maschine in China, bieten wir ganze SMT-Linie, wie Reflow-Ofen, Drucker, Förderer, Pick and Place-Maschine, Loader, Unloader, etc.
F: Was sind Ihre Vorteile?
A: Unser Unternehmen hält sich an die fünfstufige Managementpolitik: aufrichtiges Geschäft, Fokus auf Forschung und Entwicklung, Fertigungsintentionen, rücksichtsvoller Service, Vertrauen der Kunden.
