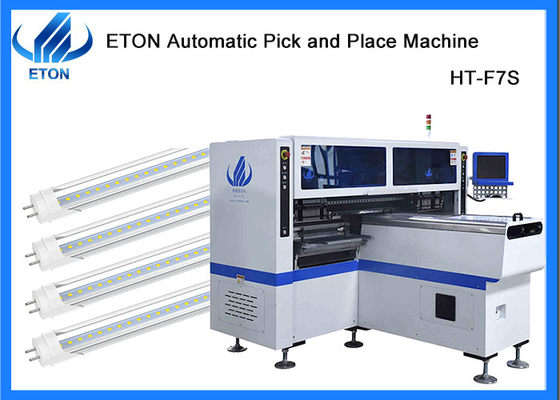

1700 kg LED-Linearprodukte, die SMT-Hochgeschwindigkeitsproduktionsgeräte montieren
Markt
Wie für die 11 Jahre Handel mit mehr als 30 Ländern mit unserer SMT Hochgeschwindigkeits-Pick-and-Place-Maschine, haben wir in Geschäfte mit vielen Partnern gekommen:
Unsere Ausstellungen
Als erfahrenes Unternehmen für den Handel mit SMT-Pick-and-Place-Maschinen mit mehr als 30 Ländern und Regionen an Bord, hat Eton an vielen Ausstellungen aus dem Ausland teilgenommen,Wie die Ausstellung in Mumbai., India Delhi Ausstellung, Ägypten Ausstellung, Türkei Ausstellung, Pakistan Ausstellung, etc. Und auch wir haben an unserer inländischen Ausstellung, wie Guangzhou Guangya Ausstellung teilgenommen,Ausstellung in München, Chongqing LED-Licht-Ausstellung, usw.
Beschreibung
Eigenschaften
- High-End-Linearmotor mit Magnet + Servomotor
- Auf das starre PCB von 0,6 M, 0,9 M, 1,2 M und auf den flexiblen LED-Streifen von 0,5 M, 1 M. Herstellung mit 4 Arten von Materialien mit hoher Kapazität.
- Zwei Montagemodule mit 17 Düsen für jedes Montageteil, Teil A oder Teil B, können separat oder synchron montiert werden.
- Exklusive patentierte Technologie: Gruppe zum Abholen und Gruppe zum Montieren.
IPC9850 Kapazität: 150000-180000 CPH
Das Patent hat folgende Nummer: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Technischer Parameter
| Modell |
HT-F7S |
| Abmessung |
| Länge |
2700 mm |
| Breite |
2300 mm |
| Größe |
1550 mm |
| Gesamtgewicht |
1700 kg |
| PCB |
| PCB-Länge Breite |
Max: 1200*330 mm Min: 100*100 mm |
| PCB-Dicke |
0.5-5 mm |
| PCB-Klammern |
mit einer Breite von nicht mehr als 20 mm |
| Montage-Modus |
Gruppe zu nehmen und Gruppe zu montieren |
| - Das ist O.S. |
| System |
Windows 7 |
| Software |
FuE unabhängig |
| Anzeige |
Berührungsbildschirmmonitor |
| Eingabegerät |
Tastatur, Maus |
| Sehsystem |
| Nummer der Kamera |
5 PCS (Digitalkamera) |
| Ausrichtung der Sicht, MARK-Korrektur |
| Steigende Präzision |
±0,02 mm |
| Montagehöhe |
5 mm |
| Steigert die Geschwindigkeit |
150000 bis 180000 CPH |
| Komponenten |
LED 3014/ 3020/ 3528/ 5050 und Kondensatoren, Widerständen, Brückenrichter usw. |
| Komponenten Geschwindigkeit |
0.5 mm |
| Nummer der Zuführstation |
68 PCS |
| Anzahl der Düsen |
34 PCS |
| Macht |
380 AC 50 HZ |
| Stromverbrauch |
6 kW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragungsgeschwindigkeit |
Maximale Länge:1200 mm |
| Übertragungsrichtung |
Single ((links→ rechts oder rechts→ links) |
| Übertragung |
Online-Laufwerk |
| Positionsmodus |
Optische |
| Gasverbrauch |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
High-End-Linearmotor mit Magnet + Servomotor |
| Fütterungsweg |
Elektrische Zuführmaschine mit Doppelmotor |

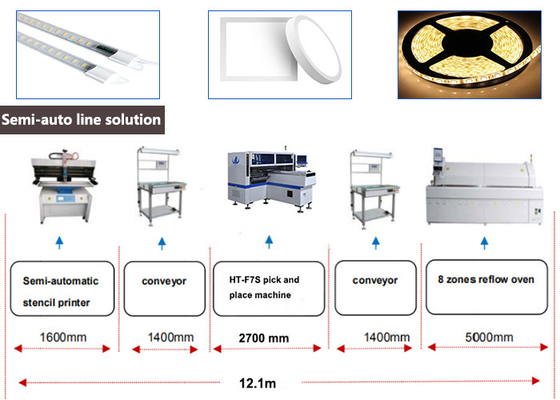

SMT-Linienlösung
Die für die halbautomatische Produktionslinie erforderliche Ausrüstung umfasst:
- mit einer Leistung von mehr als 1000 Wdie Lötpaste wird durch den Schablone auf das PCB-Pad gedruckt;
- Auswahl- und Platzierungsanlage:die LED-Chips oder andere Bauteile an der vorgesehenen Stelle auf der PCB-Platine montieren;
- Zurücklauföfen:Schmelzen der Lötmasse, damit sie an den Befestigungsbauteilen haften bleibt;
- Transportmittel:Inspektion der Platzierung und der Lötqualität, sowie eine Rolle bei der Übertragung von PCB-Boards und Pufferung auf der SMT-Produktionslinie
Unser Vorteil.
ETONist der Pionier des SMT-Maschinenfeldes in China, die mehr als 11 Jahre Erfahrung haben. und besessen CCC, SIRA, CE-Zertifikate mit 9 Erfindungspatenten, 200 praktischen Patenten,49 Software-Urheberrechte von Technologien des geistigen Eigentums.
Häufig gestellte Fragen
F. Wie kann ich eine Inspektion durchführen, wenn etwas mit der Maschine nicht stimmt?
A. Nun, die Inspektion wird von unserem professionellen Ingenieur durchgeführt, um die Maschine zu überprüfen und zu modulieren, wenn Sie irgendein Problem mit unserer Maschine haben, kontaktieren Sie uns bitte,Und wir werden unseren Ingenieur beauftragen, es zu lösen..
F. Wie lange dauert die Wartungszeit der Maschine, ob sie kostenlos ist?
A. Die Wartungsdauer unserer Maschine beträgt 1 Jahr und ist für unsere Kunden kostenlos.Nach der Wartungszeit werden wir unsere Ingenieure veranlassen, die Maschine ein- oder zweimal im Jahr frei zu überprüfen und zu testen.
