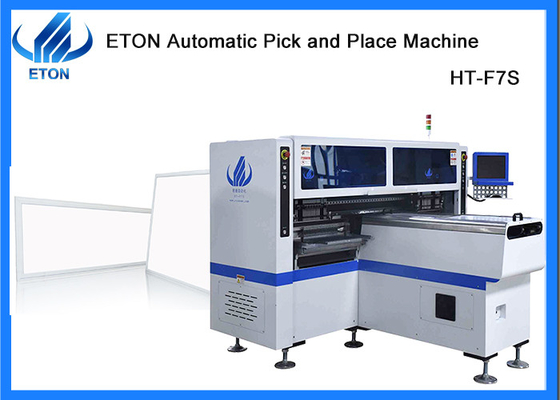

0.5/1m Streifenproduktion Hochgeschwindigkeits 180K SMT Pick and Place-Maschine
Versand und Lieferung
Landverkehr:geeignet für Binnenländer und erschwinglich;
Luftfracht:für dringende Güter und ist die teuerste Art des Transports;
Versand:Es ist für schwere Güter geeignet, und die Bequemlichkeit und niedrigere Versandkosten, die für Kunden leicht sind, die Ankunftszeit der Güter zu akzeptieren.
Beschreibung
Eigenschaften
- High-End-Linearmotor mit Magnet + Servomotor
- Auf das starre PCB von 0,6 M, 0,9 M, 1,2 M und auf den flexiblen LED-Streifen von 0,5 M, 1 M. Herstellung mit 4 Arten von Materialien mit hoher Kapazität.

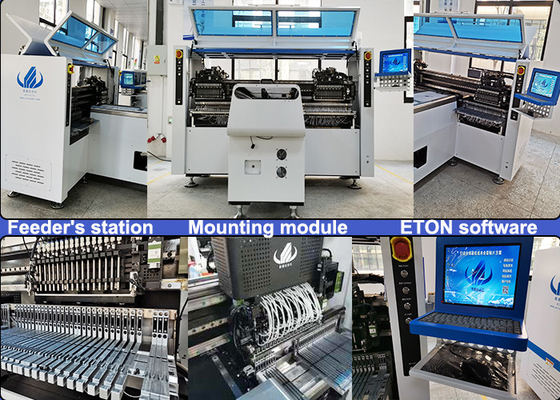

- Zwei Montagemodule mit 17 Düsen für jedes Montageteil, Teil A oder Teil B, können separat oder synchron montiert werden.
- Exklusive patentierte Technologie: Gruppe zum Abholen und Gruppe zum Montieren.
IPC9850 Kapazität: 150000-180000 CPH
Das Patent hat folgende Nummer: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Technischer Parameter
| Modell |
HT-F7S |
| Abmessung |
| Länge |
2700 mm |
| Breite |
2300 mm |
| Größe |
1550 mm |
| Gesamtgewicht |
1700 kg |
| PCB |
| PCB-Länge Breite |
Max: 1200*330 mm Min: 100*100 mm |
| PCB-Dicke |
0.5-5 mm |
| PCB-Klammern |
mit einer Breite von nicht mehr als 20 mm |
| Montage-Modus |
Gruppe zu nehmen und Gruppe zu montieren |
| - Das ist O.S. |
| System |
Windows 7 |
| Software |
FuE unabhängig |
| Anzeige |
Berührungsbildschirmmonitor |
| Eingabegerät |
Tastatur, Maus |
| Sehsystem |
| Nummer der Kamera |
5 PCS (Digitalkamera) |
| Ausrichtung der Sicht, MARK-Korrektur |
| Steigende Präzision |
±0,02 mm |
| Montagehöhe |
5 mm |
| Steigert die Geschwindigkeit |
150000 bis 180000 CPH |
| Komponenten |
LED 3014/ 3020/ 3528/ 5050 und Kondensatoren, Widerständen, Brückenrichter usw. |
| Komponenten Geschwindigkeit |
0.5 mm |
| Nummer der Zuführstation |
68 PCS |
| Anzahl der Düsen |
34 PCS |
| Macht |
380 AC 50 HZ |
| Stromverbrauch |
6 kW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragungsgeschwindigkeit |
Maximale Länge:1200 mm |
| Übertragungsrichtung |
Single ((links→ rechts oder rechts→ links) |
| Übertragung |
Online-Laufwerk |
| Positionsmodus |
Optische |
| Gasverbrauch |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
High-End-Linearmotor mit Magnet + Servomotor |
| Fütterungsweg |
Elektrische Zuführmaschine mit Doppelmotor |

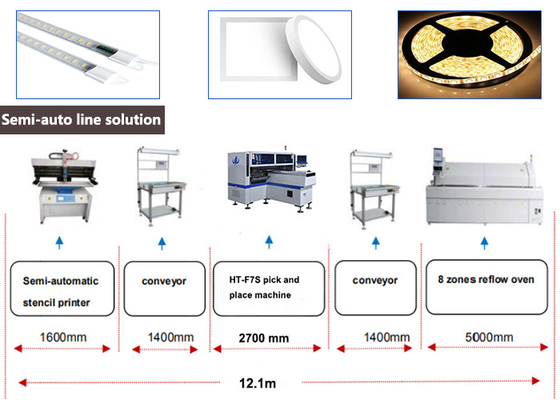

SMT-Linienlösung
Eine ganze halbautomatische Linie, die für eine ganze Halbproduktion mehrere Geräte benötigt, wie zum Beispiel eine halbautomatische Schablonendruckmaschine, ein Förderband, eine Pick-and-Place-Maschine und einen Rückflussofen usw.
Das Blasen ist die Funktion jeder Maschine:
Zertifikate
Als erfahrener Hersteller von SMT-Maschinen haben wir eine Reihe von geistigen Eigentums-Technologien erhalten, darunter 14 Erfindungspatente, 135 praktische Patente, 55 Software-Urheberrechte,mit unserer gewonnenen Forschungs- und Entwicklungsabteilung für Produktion und InspektionUnd auch die ausländischen Zertifikate wie CE, CCC, SIRA,und so weiter.
Dienstleistungen
- Professionelle Lösungen: Bereitstellung professioneller SMT-Lösungen
- Kostenlose Garantie: Einjährige Garantie Fabrikservice. Alle innerhalb der Garantiezeit beschädigten Teile werden kostenlos ersetzt
- Kostenlose Installation: Kostenlose Installation vor Ort, um eine reibungslose Produktion zu gewährleisten.
- Kostenlose technische Ausbildung: Berufsausbildung für Betrieb und Wartung.
- Kostenloser technischer Support: 24/7 technischer Online-Support.
- Freie Software-Upgrade: Bieten Sie kostenlose Software-Upgrades für das gesamte Leben an
Häufig gestellte Fragen
F. Wie viele Komponenten kann Ihre Pick-and-Place-Maschine in eine Leiterplatte montieren?
A. Während dies für unsere Kunden Bedürfnisse und die Größe des PCB-Boards ist.
F. Welche Komponenten ist Ihre Maschine hauptsächlich montiert?
A. Für die multifunktionale Pick-and-Place-Maschine, die IC, LED-Chip, Widerstände, Kondensatoren und geformte Komponenten wie Linsen montieren kann.Die Montagekomponenten der Hochgeschwindigkeitsmaschine sind LED3014/3020/35285050, Widerstände, Kondensatoren und Richter.
