Hochwertige SMT-Rohrproduktion 68 Zuführstation SMT-Pick-and-Place-Maschine
SMT-Linienlösung
Die SMT-Produktionslinie besteht aus zwei Systemen:Halbautomatische und vollautomatische Leitungen.Wenn Sie gerade erst damit anfangen, schlage ich vor, eine halbautomatische Produktionslinie zu bauen, dieSie können Ihre Kosten effektiv sparen.
Unser Vorteil.
Wir können Ihnen eine SMT-Linienlösung anbieten!
Auswahl- und Platzierungsmaschine/Rücklauf-Ofen/Schablonendruckmaschine/PCB-Fahrzeug/SPI/AOI. usw.
1.Leuchtenfabrik für: LED-Glühlampen, DOB,Linsen, Leuchten, Downlight, Straßenleuchte, Tube,0.5m, 1m Streifenlicht, usw.
2- Bereitstellung von ausländischen Ingenieuren für kostenlose Installation und kostenlose Ausbildung.
3.TOP-Marke des chinesischen Herstellers von SMT-Maschinen,500 Mitarbeiter für ETON
Beschreibung
Eigenschaften
- High-End-Linearmotor mit Magnet + Servomotor
- Auf das starre PCB von 0,6 M, 0,9 M, 1,2 M und auf den flexiblen LED-Streifen von 0,5 M, 1 M. Herstellung mit 4 Arten von Materialien mit hoher Kapazität.

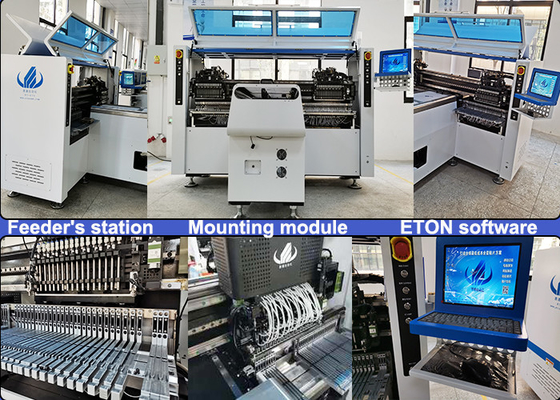

- Zwei Montagemodule mit 17 Düsen für jedes Montageteil, Teil A oder Teil B, können separat oder synchron montiert werden.
- Exklusive patentierte Technologie: Gruppe zum Abholen und Gruppe zum Montieren.
IPC9850 Kapazität: 150000-180000 CPH
Das Patent hat folgende Nummer: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Technischer Parameter

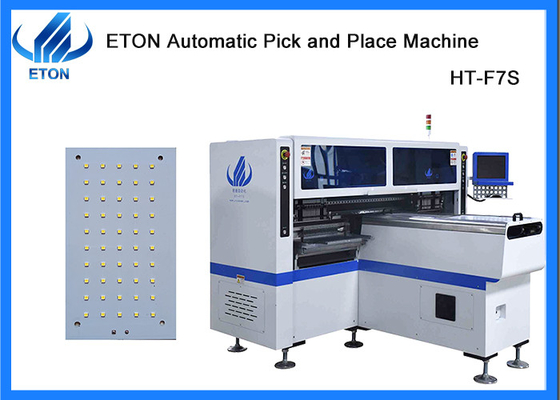

| Modell |
HT-F7S |
| Abmessung |
| Länge |
2700 mm |
| Breite |
2300 mm |
| Größe |
1550 mm |
| Gesamtgewicht |
1700 kg |
| PCB |
| PCB-Länge Breite |
Max: 1200*330 mm Min: 100*100 mm |
| PCB-Dicke |
0.5-5 mm |
| PCB-Klammern |
mit einer Breite von nicht mehr als 20 mm |
| Montage-Modus |
Gruppe zu nehmen und Gruppe zu montieren |
| - Das ist O.S. |
| System |
Windows 7 |
| Software |
FuE unabhängig |
| Anzeige |
Berührungsbildschirmmonitor |
| Eingabegerät |
Tastatur, Maus |
| Sehsystem |
| Nummer der Kamera |
5 PCS (Digitalkamera) |
| Ausrichtung der Sicht, MARK-Korrektur |
| Steigende Präzision |
±0,02 mm |
| Montagehöhe |
5 mm |
| Steigert die Geschwindigkeit |
150000 bis 180000 CPH |
| Komponenten |
LED 3014/ 3020/ 3528/ 5050 und Kondensatoren, Widerständen, Brückenrichter usw. |
| Komponenten Geschwindigkeit |
0.5 mm |
| Nummer der Zuführstation |
68 PCS |
| Anzahl der Düsen |
34 PCS |
| Macht |
380 AC 50 HZ |
| Stromverbrauch |
6 kW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragungsgeschwindigkeit |
Maximale Länge:1200 mm |
| Übertragungsrichtung |
Single ((links→ rechts oder rechts→ links) |
| Übertragung |
Online-Laufwerk |
| Positionsmodus |
Optische |
| Gasverbrauch |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
High-End-Linearmotor mit Magnet + Servomotor |
| Fütterungsweg |
Elektrische Zuführmaschine mit Doppelmotor |
Maschinenanwendung
AppLikierung: gilt für die 0,6M,0.9M,1.2M starre Leiterplatten und 0,5M,1M LED-Flexibilitätsstreifen.
PCB-Größe: Max:1200*330mm;Min:100*100mm.
Markt
Unsere Produkte wurden in mehr als 30 Länder und Regionen exportiert, darunter Südkorea, Indien, Vietnam, Tunesien, Ägypten, Türkei, Russland, Brasilien usw. Und hier sind einige unserer großen Kunden:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR und so weiter.
Häufig gestellte Fragen
Wie kann ich mich in Ihrem Industriepark umsehen, wenn ich an Bord bin?
A. Wenn Sie einen chinesischen Agenten haben, können wir einen Termin vereinbaren, um Ihnen die Umgebung zu zeigen, natürlich können wir auch einen Videoanruf machen, um Ihnen den Industriepark zu zeigen, oder wir werden Ihnen ein Video machen, wenn Sie brauchen.
F. Können Sie den angegebenen Preis CIF akzeptieren?
A. Normalerweise akzeptieren wir EXW als angegebenen Preis.
