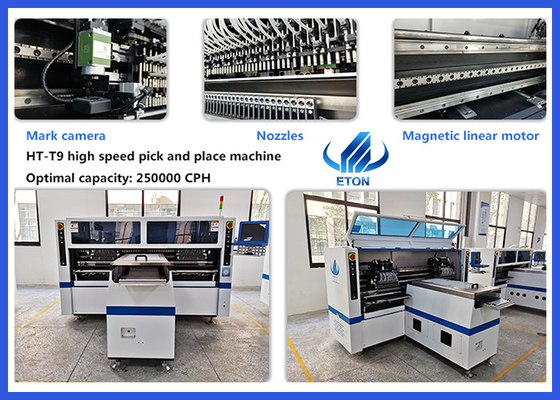

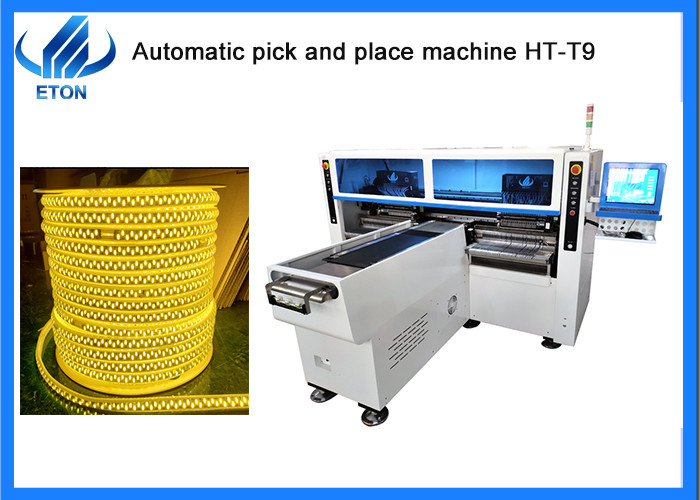

Maximal 250 mm Breite 1700 KG LED 200m flexible Streifen auswählen und platzieren SMT-Maschine
Eigenschaften
- Produktion mit Produktion von 4 Arten von Materialien gleichzeitig mit hoher Kapazität, verfügbar für 5M, 50M oder jede Länge von flexiblen Streifen und Roll zu rollen.
- Dual-Arm-Modul 4 mit 17 Düsen für jeden Montageteil, Teil A oder Teil B kann separat oder synchron montiert werden.
- Kalibrierung automatisch, hohe Präzision, verfügbar für RGB.
- Exklusive patentierte Technologie: Gruppe zum Abholen und Gruppe zum Montieren.
IPC9850 Kapazität: 200000 bis 250000 CPH
Das Patent hat folgende Nummer: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Technischer Parameter
| Modell |
HT-T9 |
| Abmessung |
| Länge |
3100 mm |
| Breite |
2300 mm |
| Größe |
1550 mm |
| Gesamtgewicht |
1700 kg |
| PCB |
| PCB-Länge Breite |
250 mm*alle Längen |
| PCB-Dicke |
00,5-1,5 mm |
| PCB-Klammern |
mit einer Breite von nicht mehr als 20 mm |
| Montage-Modus |
Gruppe zu nehmen und Gruppe zu montieren |
| - Das ist O.S. |
| System |
Windows 7 |
| Software |
FuE unabhängig |
| Anzeige |
Berührungsbildschirmmonitor |
| Eingabegerät |
Tastatur, Maus |
| Sehsystem |
| Nummer der Kamera |
5 PCS (Digitalkamera) |
| Ausrichtung der Sicht, MARK-Korrektur |
| Steigende Präzision |
±0,02 mm |
| Montagehöhe |
5 mm |
| Steigert die Geschwindigkeit |
200000 bis 250000 CPH |
| Komponenten |
LED 3014/ 3020/ 3528/ 5050 und Kondensatoren, Widerständen, Brückenrichter usw. |
| Komponenten Geschwindigkeit |
0.5 mm |
| Nummer der Zuführstation |
68 PCS |
| Anzahl der Düsen |
68 PCS |
| Macht |
380 AC 50 HZ |
| Stromverbrauch |
6 kW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragung des Förderers |
Maximale Länge: 1000 mm |
| Übertragungsgeschwindigkeit |
> 500 mm/s |
| Übertragungsrichtung |
Single ((links→ rechts oder rechts→ links) |
| Übertragung |
Online-Laufwerk |
| Positionsmodus |
Optische |
| Gasverbrauch |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
High-End-Linearmotor mit Magnet + Servomotor |
| Fütterungsweg |
Elektrische Zuführmaschine mit Doppelmotor |
Unser Vorteil.
Wir können Ihnen eine SMT-Linienlösung anbieten!

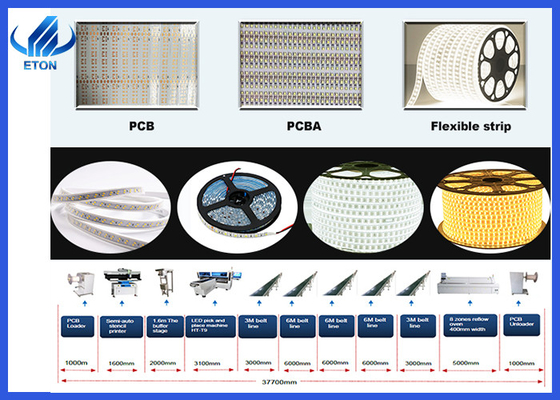

Auswahl- und Platzierungsmaschine/Rücklauf-Ofen/Schablonendruckmaschine/PCB-Fahrzeug/SPI/AOI. usw.
1.Leuchtenfabrik für: LED-Glühlampen, DOB,Linsen, Leuchten, Downlight, Straßenleuchte, Tube,0.5m, 1m Streifenlicht, usw.
2- Bereitstellung von ausländischen Ingenieuren für kostenlose Installation und kostenlose Ausbildung.
3.TOP-Marke des chinesischen Herstellers von SMT-Maschinen,500 Mitarbeiter für ETON
Dienstleistungen
Die Bereitstellung eines passenden Service für unsere Kunden ist die lebenswichtige Mission für unser Unternehmen, sicher, hier sind einige Tipps wie blasen:
- Bereitstellung einer gesamten Produktionslinie
- Innerhalb der Garantiezeit können alle Probleme der Maschine oder der Austausch von Zubehör frei zu lösen
- Nach der Garantiezeit werden wir jedes Jahr die Ingenieure veranlassen, die Maschine 1-2 Mal frei zu überprüfen oder online zu betreiben
- Genießen Sie eine kostenlose Verbesserung der Maschine.
Versand und Lieferung
Landverkehr:geeignet für Binnenländer und erschwinglich;
Luftfracht:für dringende Güter und ist die teuerste Art des Transports;
Versand:Es ist für schwere Güter geeignet, und die Bequemlichkeit und niedrigere Versandkosten, die für Kunden leicht sind, die Ankunftszeit der Güter zu akzeptieren.
Häufig gestellte Fragen
F: Haben Sie einen Übersee-After-Sales-Service?
A: Wir können im Ausland technischen Support anbieten. Wenn Sie technische Probleme haben, werden unsere Ingenieure Ihnen zeitnahen Support bieten. Im Ausland haben wir Indien Büro, indische Ingenieur, Jerusalem Büro,Ingenieur, ägyptischer Ingenieur usw.
F: Wie hoch ist die tatsächliche Geschwindigkeit Ihrer Produkte?
A. Für die tatsächliche Geschwindigkeit der Maschine, die durch viele Faktoren begrenzt wird,
Das bezog sich auf die Anzahl der Komponenten, die Zeit, um PCB-Board zu senden
und erhalten das Board, das die Geschwindigkeit bei der Produktion beeinflussen wird und für die tatsächlichen Produkte und Bedürfnisse entscheiden wird.
