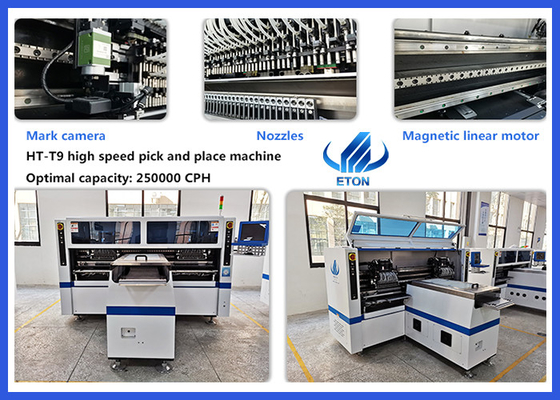

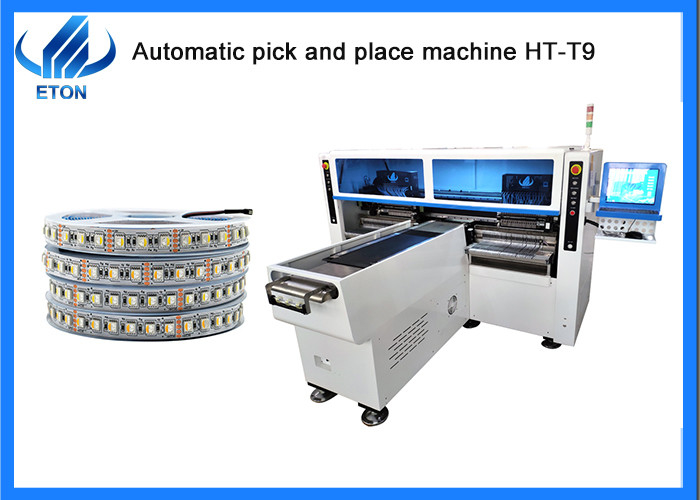

Flexible PCB Montage 250K Kapazität 68 Zuführstation SMT Platzierungsmaschine
Eigenschaften

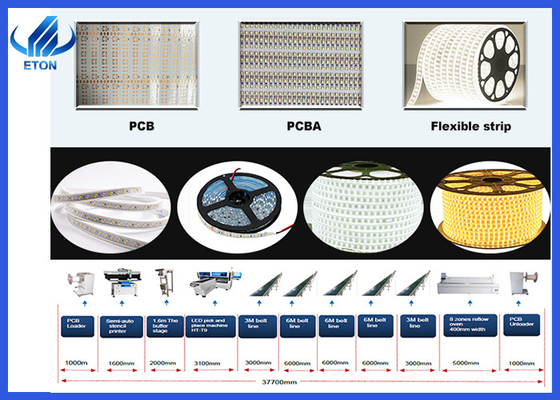

- Produktion mit Produktion von 4 Arten von Materialien gleichzeitig mit hoher Kapazität, verfügbar für 5M, 50M oder jede Länge von flexiblen Streifen und Roll zu rollen.
- Dual-Arm-Modul 4 mit 17 Düsen für jeden Montageteil, Teil A oder Teil B kann separat oder synchron montiert werden.
- Kalibrierung automatisch, hohe Präzision, verfügbar für RGB.
- Exklusive patentierte Technologie: Gruppe zum Abholen und Gruppe zum Montieren.
IPC9850 Kapazität: 200000 bis 250000 CPH
Das Patent hat folgende Nummer: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Technischer Parameter
| Modell |
HT-T9 |
| Abmessung |
| Länge |
3100 mm |
| Breite |
2300 mm |
| Größe |
1550 mm |
| Gesamtgewicht |
1700 kg |
| PCB |
| PCB-Länge Breite |
250 mm*alle Längen |
| PCB-Dicke |
00,5-1,5 mm |
| PCB-Klammern |
mit einer Breite von nicht mehr als 20 mm |
| Montage-Modus |
Gruppe zu nehmen und Gruppe zu montieren |
| - Das ist O.S. |
| System |
Windows 7 |
| Software |
FuE unabhängig |
| Anzeige |
Berührungsbildschirmmonitor |
| Eingabegerät |
Tastatur, Maus |
| Sehsystem |
| Nummer der Kamera |
5 PCS (Digitalkamera) |
| Ausrichtung der Sicht, MARK-Korrektur |
| Steigende Präzision |
±0,02 mm |
| Montagehöhe |
5 mm |
| Montagefläche |
200000 bis 250000 CPH |
| Komponenten |
LED 3014/ 3020/ 3528/ 5050 und Kondensatoren, Widerständen, Brückenrichter usw. |
| Komponenten Geschwindigkeit |
0.5 mm |
| Nummer der Zuführstation |
68 PCS |
| Anzahl der Düsen |
68 PCS |
| Macht |
380 AC 50 HZ |
| Stromverbrauch |
6 kW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragung des Förderers |
Maximale Länge: 1000 mm |
| Übertragungsgeschwindigkeit |
> 500 mm/s |
| Übertragungsrichtung |
Single ((links→ rechts oder rechts→ links) |
| Übertragung |
Online-Laufwerk |
| Positionsmodus |
Optische |
| Gasverbrauch |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
High-End-Linearmotor mit Magnet + Servomotor |
| Fütterungsweg |
Elektrische Zuführmaschine mit Doppelmotor |
Zertifikate
Als erfahrener Hersteller von SMT-Maschinen haben wir eine Reihe von Technologien im Bereich des geistigen Eigentums erworben, darunter 14 Erfindungspatente, 135 praktische Patente, 55 Software-Urheberrechte,mit unserer gewonnenen Forschungs- und Entwicklungsabteilung für Produktion und InspektionUnd auch die ausländischen Zertifikate wie CE, CCC, SIRA,und so weiter.
Verpackungen
Unser Schritt ist, dem Blasen zu folgen:
Schritt 1: Filmverpackung zur Verhinderung von Staub und Wasser;
Schritt 2: Verpackung in eine Schaumstoff-Baumwollfolie, um die Außenseite der Maschine zu schützen;
Schritt 3: Vakuumpapierverpackung und feuchtigkeitsfeste Tasche, die während des Transports trocken gehalten werden;
Schritt 4: Ausrüstung mit robusten Holzkisten, um die Sicherheit der Maschine zu gewährleisten, dann Transport mit Lastwagen zum angegebenen Hafen.
Lieferung: See-, Luft- und Landverkehr.
Häufig gestellte Fragen
F: Haben Ihre Maschinen Qualitätszertifikate?
A: Wir sind ein High-Tech-Unternehmen mit CE, SIRA, CCC, ISO, das als "bekannte Marke" und viele Technologiepatente ausgezeichnet wurde, und haben eine reiche Erfahrung (mehr als 12 Jahre) im LED-Lichtproduktionsprogramm.
Q. Wie ist die Qualität Ihrer Maschinen?
A. Als erfahrener Hersteller von SMT-Maschinen haben wir eine Reihe von Technologien im Bereich des geistigen Eigentums erworben, darunter 9 Erfindungspatente, 112 praktische Patente, 12 Software-Urheberrechte,mit unserer gewonnenen Forschungs- und Entwicklungsabteilung für Produktion und Inspektion. und als China High-Tech Enterprise, Shenzhen TOP Brand ausgezeichnet werden, gewährleisten wir unsere hohe Qualität unserer Maschine als ein hervorragender Hersteller in China.
