LED-Banddruckmaschine für die SMT-Produktion
Beschreibung

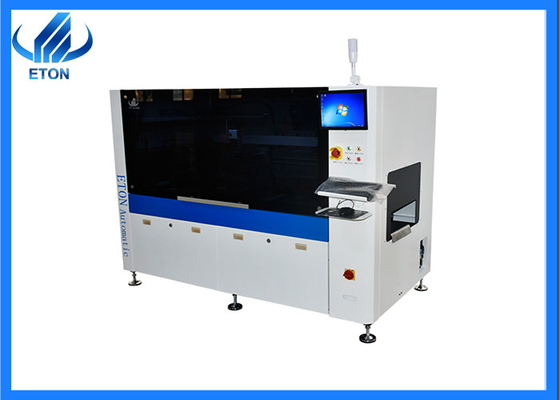

Maschinenkonfiguration
● Programmierbarer Druckkopf mit Aufhängung;
*Zwei Sätze Schrittmotorantrieb,Der Druck des vorderen und des hinteren Schraubers kann getrennt eingestellt werden, um die Inkonsistenz des vorderen und des hinteren Drucks durch Müdigkeitsabbau des Schraubermaterials zu gewährleisten;
*Effiziente Kontrolle des Schlages, Verbesserung der Druckleistung und Verhinderung des Lecks von Lötpaste;
● Standard-Rostfreier, einzigartiges Design, verbessert die Lebensdauer der Klinge;
● System zur Ausrichtung der Sicht nach unten;
● Anpassung der CNC-Leibe;
● Industriebetriebsbetriebener Computer, Betriebssystem mit Windows XP-Schnittstelle;
● Ein integriertes Software-Diagnosesystem;
● SMEMA-Schnittstelle.
Technischer Parameter
| Bildschirmrahmen |
Min Größe |
850 mm |
| Maximale Größe |
550 mm |
| Stärke |
25 bis 45 mm |
| FPCB Min Größe |
50 mm |
| FPCB Max Größe |
260 mm |
| FPCB-Dicke |
0.5 ~ 5 mm |
| FPCB Warpage |
Max. FPCB-Diagonale 1% |
| Transporthöhe |
900 ± 40 mm |
| Verkehrsrichtung |
Links nach rechts |
| Transportgeschwindigkeit |
Max. 1000 mm/S Programmierbar (Einstellbar) |
| Standort des Ausschusses |
Unterstützungssystem |
Spannung für die Plattformverlagerung |
| Klemmsystem |
Kantenklemme befestigt |
| Druckkopf |
Zwei unabhängige motorisierte Druckköpfe |
| Geschwindigkeit der Spülmaschine |
6 ~ 300 mm/s |
| Druck der Spülmaschine |
0~10 kg/cm2 |
| Squeegeewinkel |
55° (Standard) |
| Typ der Spülmaschine |
Edelstahl (Standard), Kunststoff |
| Schablonentrenngeschwindigkeit |
0.1 ~ 20 mm/s Programmierbar |
| Reinigungssystem |
Handreinigung |
| Tabellenbereiche für die Anpassung |
Die in Absatz 1 Buchstabe b genannten Prüfungen sind in Anhang I der Richtlinie 2008/57/EG zu prüfen. |
| Maschine |
| Wiederholung der Position Genauigkeit |
± 0,01 mm |
| Genaue Drucktechnik |
±0,025 mm |
| Zykluszeit |
≤ 9 s (ohne Druck und Reinigung) |
| Luft benötigt |
4.5 bis 6 kg/cm2 |
| Leistungsaufnahme |
AC:220±10%,50/60HZ 1Φ 1,5 kW |
| Kontrollmethode |
PC-Steuerung |
| Maschinendimensionen |
1754 ((L) X1249 ((W) X1600 ((H) mm |
| Maschinengewicht |
Ungefähr 600 kg |
| FPCB-Transport über die Plattenhöhe |
20 mm |
Zertifikate
ETON verbessert kontinuierlich den technologischen Inhalt und die Wettbewerbsfähigkeit seiner Produkte, indem es ein umfassendes System für technologische Innovationen einrichtet.Darunter mehr als 20 Erfindungspatente, mehr als 40 Software-Urheberrechte und mehrere Patente für internationale Pioniertechnologien.
Versand und Lieferung
Landverkehr:geeignet für Binnenländer und erschwinglich;
Luftfracht:für dringende Güter und ist die teuerste Art des Transports;
Versand:Es ist für schwere Güter geeignet, und die Bequemlichkeit und niedrigere Versandkosten, die für Kunden leicht sind, die Ankunftszeit der Güter zu akzeptieren.
Häufig gestellte Fragen
F. Wie viele Stunden kann die Maschine täglich betreiben?
A. Die Maschine kann den ganzen Tag arbeiten, aber für eine längere Nutzungsdauer empfehlen wir Ihnen eine oder zwei Stunden frei pro Tag.
F. Ist die Maschine leicht zu bedienen?
A. Ja, unsere Maschine ist sehr intelligent und einfach zu bedienen, wie das intelligente Telefon, auch die Software wird von unserer Firma hergestellt, so dass wir wissen, wie man es intelligenter und bedienungsfreundlicher macht.
F. Wie kann ich eine Inspektion durchführen, wenn etwas mit der Maschine nicht stimmt?
A. Nun, die Inspektion wird von unserem professionellen Ingenieur durchgeführt, um die Maschine zu überprüfen und zu modulieren, wenn Sie irgendein Problem mit unserer Maschine haben, kontaktieren Sie uns bitte,Und wir werden unseren Ingenieur beauftragen, es zu lösen..
