Produktdetails:
Zahlung und Versand AGB:
|
FPCB Min Size: | 50 mm | FPCB Max Size: | 260 mm |
---|---|---|---|
FPCB-Stärke: | 0.5~5mm | Transporthöhe: | 900±40mm |
Typ: | SMT-Maschinen-verwandte Produkte | FPCB-Verholen: | Max. FPCB-Diagonale 1% |
Der Winkel der Spülmaschine: | 55° (Standard) | Gummiwalzen-Geschwindigkeit: | 6~300mm/sec |

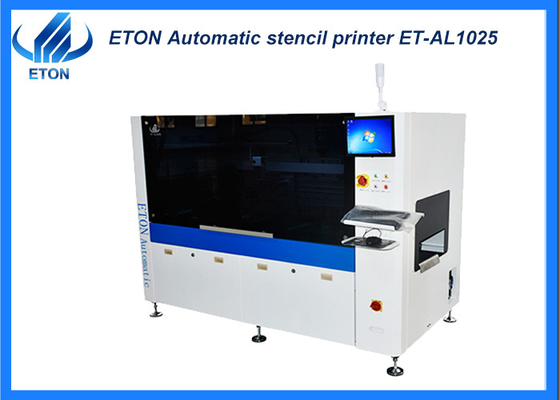

600 KG SMT Drucklösung auf vollautomatischem Drucker
Maschinenkonfiguration
● Programmierbarer Druckkopf mit Aufhängung;
*Zwei Sätze Schrittmotorantrieb,Der Druck des vorderen und des hinteren Schraubers kann getrennt eingestellt werden, um die Inkonsistenz des vorderen und des hinteren Drucks durch Müdigkeitsabbau des Schraubermaterials zu gewährleisten;
*Effiziente Kontrolle des Schlages, Verbesserung der Druckleistung und Verhinderung des Lecks von Lötpaste;
● Standard-Rostfreier, einzigartiges Design, verbessert die Lebensdauer der Klinge;
● System zur Ausrichtung der Sicht nach unten;
● Anpassung der CNC-Leibe;
● Industriebetriebsbetriebener Computer, Betriebssystem mit Windows XP-Schnittstelle;
● Ein integriertes Software-Diagnosesystem;
● SMEMA-Schnittstelle.
Technischer Parameter
Bildschirmrahmen | Min Größe | 850 mm |
Maximale Größe | 550 mm | |
Stärke | 25 bis 45 mm | |
FPCB Min Größe | 50 mm | |
FPCB Max Größe | 260 mm | |
FPCB-Dicke | 0.5 ~ 5 mm | |
FPCB Warpage | Max. FPCB-Diagonale 1% | |
Transporthöhe | 900 ± 40 mm | |
Verkehrsrichtung | Links nach rechts | |
Transportgeschwindigkeit | Max. 1000 mm/S Programmierbar (Einstellbar) | |
Standort des Ausschusses | Unterstützungssystem | Spannung für die Plattformverlagerung |
Klemmsystem | Kantenklemme befestigt | |
Druckkopf | Zwei unabhängige motorisierte Druckköpfe | |
Geschwindigkeit der Spülmaschine | 6 ~ 300 mm/s | |
Druck der Spülmaschine | 0~10 kg/cm2 | |
Squeegeewinkel | 55° (Standard) | |
Typ der Spülmaschine | Edelstahl (Standard), Kunststoff | |
Schablonentrenngeschwindigkeit | 0.1 ~ 20 mm/s Programmierbar | |
Reinigungssystem | Handreinigung | |
Tabellenbereiche für die Anpassung | Die in Absatz 1 Buchstabe b genannten Prüfungen sind in Anhang I der Richtlinie 2008/57/EG zu prüfen. | |
Maschine | ||
Wiederholung der Position Genauigkeit | ± 0,01 mm | |
Genaue Drucktechnik | ±0,025 mm | |
Zykluszeit | ≤ 9 s (ohne Druck und Reinigung) | |
Luft benötigt | 4.5 bis 6 kg/cm2 | |
Leistungsaufnahme | AC:220±10%,50/60HZ 1Φ 1,5 kW | |
Kontrollmethode | PC-Steuerung | |
Maschinendimensionen | 1754 ((L) X1249 ((W) X1600 ((H) mm | |
Maschinengewicht | Ungefähr 600 kg | |
FPCB-Transport über die Plattenhöhe | 20 mm |
Markt
Unsere Produkte wurden in mehr als 30 Länder und Regionen exportiert, darunter Südkorea, Indien, Vietnam, Tunesien, Ägypten, Türkei, Russland, Brasilien usw. Hier sind einige unserer großen Kunden:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR und so weiter.
Unsere Ausstellungen
Teilnahme an verschiedenen Ausstellungen im In- und Ausland jedes Jahr (außer während der Epidemie)
Inländische Ausstellungen: Guangzhou Guangya-Ausstellung, Shanghai München-Ausstellung, Chongqing LED-Licht-Ausstellung usw.
Ausländische Ausstellungen: Ausstellung Indien Mumbai, Ausstellung Indien Delhi, Ausstellung Ägypten, Ausstellung Türkei, Ausstellung Pakistan, Ausstellung Thailand usw.
Verwandte Maschine

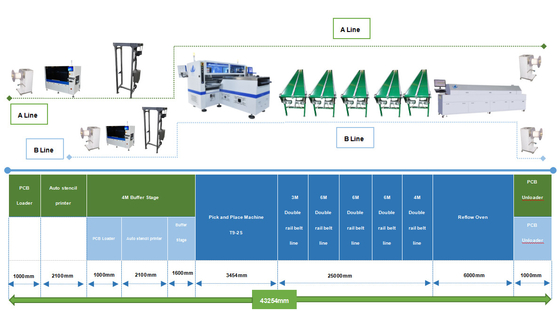

WEkann eine gesamte SMT-Produktionslinie liefern,LED-Licht-Produktionslinie:
1.Pick-and-Place-Maschine
2. Ladeanlage
3. Fördermaschine
4. Schablonendruckmaschine
5. Rückflussofenmaschine
6. Entlader
7. Lötmaschinen

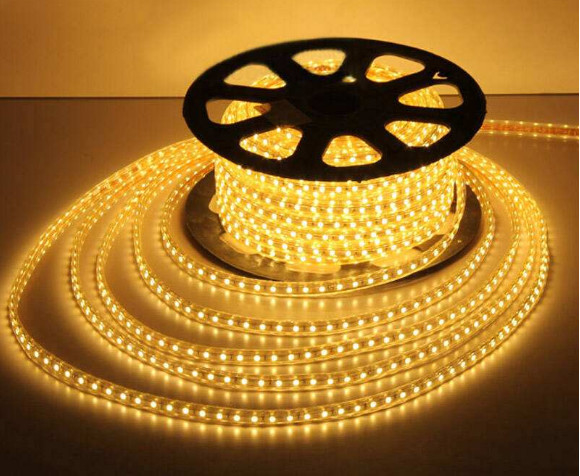

8. Roll-to-Roll-LED-Bandlicht-Montage-Maschine
Häufig gestellte Fragen
F. Haben Ihre Maschinen Qualitätszertifikate?
A. Wir sind ein Hightech-Unternehmen mit CE, SIRA, CCC, ISO als "bekannte Marke" und vielen Technologiepatenten ausgezeichnet, und haben reiche Erfahrung (mehr als 11 Jahre) in LED-Licht-Produktionslinie Programm.
F: Wie hoch ist die tatsächliche Geschwindigkeit Ihrer Produkte?
A. Für die tatsächliche Geschwindigkeit der Maschine, die durch viele Faktoren begrenzt wird,
Das bezog sich auf die Anzahl der Komponenten, die Zeit, um PCB-Board zu senden
und erhalten das Board, das die Geschwindigkeit bei der Produktion beeinflussen wird und für die tatsächlichen Produkte und Bedürfnisse entscheiden wird.
