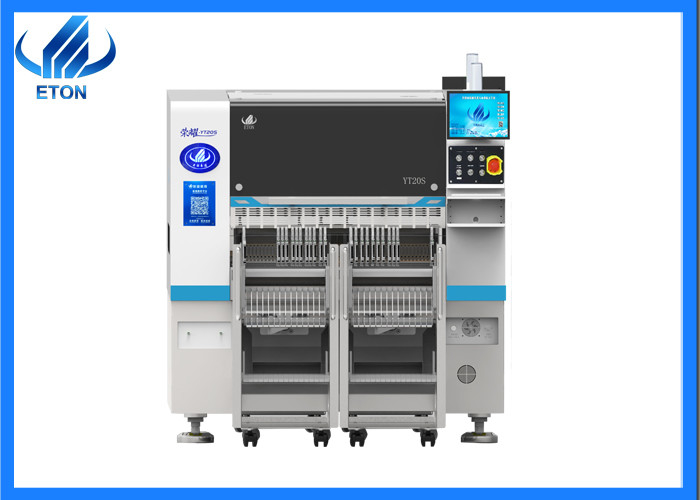

Hauptmerkmale der Maschine
Integrierte Platzierungsleitung
Leichtgewicht, Kopf ist integriert geformt, die 10 Sätze von Z-Achsen unabhängig von modularen magnetischen linearen Motor gesteuert, die die Geschwindigkeit, Genauigkeit und Stabilität erheblich verbessert
Präzisions-Ecksystem
Das modulare Ecksystem steuert den Winkel jeder Komponente unabhängig voneinander, um eine hochpräzise Platzierung zu gewährleisten.
Vakuumsensor
Jeder Platzierungskopf mit einer unabhängigen Erkennungsfunktion, die die Stabilität der Ausrüstung und die Zuverlässigkeit des Produkts verbessert.
Überspannung der Überspannung
Durch die Einführung hochwertiger magnetischer Linearmotoren und eines multifunktionalen modularen Kopfes ist die Platzierungsfähigkeit im Vergleich zu herkömmlichen Maschinen um 25% gestiegen, wobei die optimale Geschwindigkeit 98000CPH erreicht
Hauptparameter der Maschine
| Modell |
YT20S |
| Abmessung |
| Länge |
1480 mm |
| Breite |
2680 mm |
| Größe |
1650 mm |
| Gesamtgewicht |
2380 kg |
| PCB |
| PCB-Länge Breite |
Max: 500*300 mm ((optional 1200*450) Min: 50*50 mm |
| PCB-Dicke |
0.5-5 mm |
| PCB-Klammern |
Zylinderverschließung, Streckenbreite verstellbar |
| Montage-Modus |
Gruppenpflückung und getrennte Platzierung |
| - Das ist O.S. |
| System |
Windows 7 |
| Software |
FuE unabhängig |
| Anzeige |
LED-Monitor |
| Eingabegerät |
Tastatur, Maus |
| Sehsystem |
| Nummer der Kamera |
1 PCS (Flugsichtkamera für den Kopf) |
| 2 PCS-Marke Kamera |
| Steigende Präzision |
CHIP±0,03mm QFP±0,025mm Cpk 1,0 (3σ) |
| Montagehöhe |
16 mm (andere Höhen können angepasst werden) |
| Steigert die Geschwindigkeit |
98000 CPH ((Im besten Zustand) |
| Komponenten |
0201~12MM Verpackungsmaterial und IC-Material ((Optionelle feste Kamera für 0201~35*35MM),Weitere Komponentengröße kann angepasst werden |
| Komponentenraum |
0.2 mm |
| Nummer der Zuführstation |
104 PCS |
| Anzahl der Düsen |
20 Stück |
| Macht |
220AC 50HZ |
| Stromverbrauch |
1.5 kW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragungsgeschwindigkeit |
> 1000 mm/s |
| Übertragungsrichtung |
Single ((links→ rechts oder rechts→ links) |
| Übertragung |
Online-Laufwerk |
| Positionsmodus |
Optische |
| Gasverbrauch |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
Magnetische Linearmotoren |
| Fütterungsweg |
Intelligenter Zuführer mit Doppelmotor |
| Schnittstelle des Produktionsmanagement-MES-Systems |
Individualisiert |
Unternehmensprofil
ETON-Mission: Professionalität, exzellente Technologie, gemeinsame Nutzung der Ergebnisse.
Ziel von ETON: eine nationale Marke zu schaffen und ein internationales chinesisches Unternehmen aufzubauen.
Ziel von ETON: Wertschöpfung für Kunden und Nutzen für die Gesellschaft.
Die Vision von ETON: entschlossen, der weltweit wettbewerbsfähigste Hersteller und Dienstleister von Pick-and-Place-Maschinen und hochwertigen elektronischen Prüfgeräten zu werden.
Ausstellung
Unsere Firma nimmt jedes Jahr an vielen Ausstellungen im In- und Ausland teil.
Sie werden den Stand von ETON in einigen bekannten Großmessen in China sehen, darunter Großmessen in Shenzhen, Guangzhou, Chongqing, Shanghai und anderen Orten.
Ausländische Ausstellungen umfassen Ausstellungen in mehr als 20 Ländern, darunter Mumbai, Delhi, Ägypten, Türkei und Vietnam.
Versand und Verpackung
1) Schifffahrt:Innerhalb von 30 Tagen nach Zahlung
2) Verpackung:Standard-Exportpaket oder maßgeschneidertes Paket
Vakuumverpackung + Holzkistenverpackung, sicher und zuverlässig
Häufig gestellte Fragen
F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein erfahrener Hersteller von SMT. Unsere Firma wurde seit zehn Jahren gegründet, das Unternehmen hat mehr als 300 Mitarbeiter, das Unternehmen ist ein großes Unternehmen, ist die Top-inländischen Unternehmen
F: Was ist Ihr Betriebssystem?
A: Unser Betriebssystem ist Windows 7.
F: Wenn ich Fragen habe, die ich nicht verstehe, kann ich Sie jederzeit fragen?
A: Ja. Wenn Sie Fragen haben, zögern Sie bitte nicht, mich zu fragen. Wir haben lokale Ingenieure und Büros in Indien und Ägypten, können u sehr bequem helfen.
