Hauptmerkmale der Maschine
Integrierte Platzierungsleitung
Leichtgewicht, Kopf ist integriert geformt, die 10 Sätze von Z-Achsen unabhängig von modularen magnetischen linearen Motor gesteuert, die die Geschwindigkeit, Genauigkeit und Stabilität erheblich verbessert
Präzisions-Ecksystem
Das modulare Ecksystem steuert den Winkel jeder Komponente unabhängig voneinander, um eine hochpräzise Platzierung zu gewährleisten.
Vakuumsensor
Jeder Platzierungskopf mit einer unabhängigen Erkennungsfunktion, die die Stabilität der Ausrüstung und die Zuverlässigkeit des Produkts verbessert.
Überspannung der Überspannung
Durch die Einführung hochwertiger magnetischer Linearmotoren und eines multifunktionalen modularen Kopfes ist die Platzierungsfähigkeit im Vergleich zu herkömmlichen Maschinen um 25% gestiegen, wobei die optimale Geschwindigkeit 98000CPH erreicht

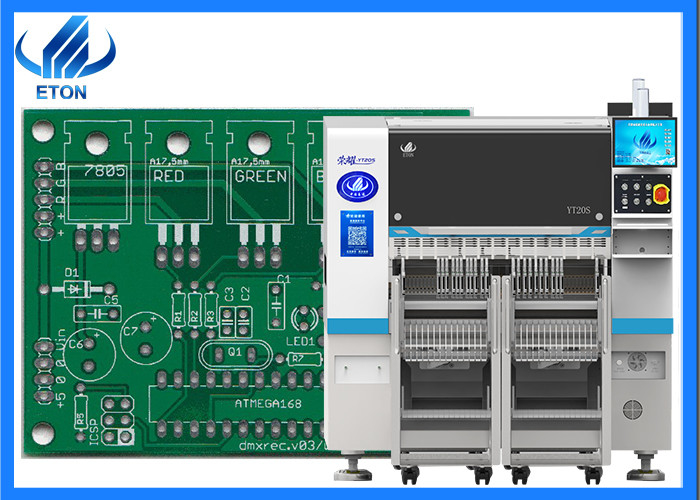

Hauptparameter der Maschine
| Modell |
YT20S |
| Abmessung |
| Länge |
1480 mm |
| Breite |
2680 mm |
| Größe |
1650 mm |
| Gesamtgewicht |
2380 kg |
| PCB |
| PCB-Länge Breite |
Max: 500*300 mm ((optional 1200*450) Min: 50*50 mm |
| PCB-Dicke |
0.5-5 mm |
| PCB-Klammern |
Zylinderverschließung, Streckenbreite verstellbar |
| Montage-Modus |
Gruppenpflückung und getrennte Platzierung |
| - Das ist O.S. |
| System |
Windows 7 |
| Software |
FuE unabhängig |
| Anzeige |
LED-Monitor |
| Eingabegerät |
Tastatur, Maus |
| Sehsystem |
| Nummer der Kamera |
1 PCS (Flugsichtkamera für den Kopf) |
| 2 PCS-Marke Kamera |
| Steigende Präzision |
CHIP±0,03mm QFP±0,025mm Cpk 1,0 (3σ) |
| Montagehöhe |
16 mm (andere Höhen können angepasst werden) |
| Steigert die Geschwindigkeit |
98000 CPH ((Im besten Zustand) |
| Komponenten |
0201~12MM Verpackungsmaterial und IC-Material ((Optionelle feste Kamera für 0201~35*35MM),Weitere Komponentengröße kann angepasst werden |
| Komponentenraum |
0.2 mm |
| Nummer der Zuführstation |
104 PCS |
| Anzahl der Düsen |
20 Stück |
| Macht |
220AC 50HZ |
| Stromverbrauch |
1.5 kW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragungsgeschwindigkeit |
> 1000 mm/s |
| Übertragungsrichtung |
Single ((links→ rechts oder rechts→ links) |
| Übertragung |
Online-Laufwerk |
| Positionsmodus |
Optische |
| Gasverbrauch |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
Magnetische Linearmotoren |
| Fütterungsweg |
Intelligenter Zuführer mit Doppelmotor |
| Schnittstelle des Produktionsmanagement-MES-Systems |
Individualisiert |
Unternehmensprofil
Ausstellung
Wir besuchen jedes Jahr viele Ausstellungen, nicht nur in China, Indien Delhi, Indien Mumbai, Pakistan Karachi, Türkei Istanbul, Ägypten Kairo, Russland Moskau, Vietnam Hanoi usw.
Wir haben 85% Anteil an den LED-Beleuchtungsmärkten in China, aber auch Maschinen nach Indien, Korea, Großbritannien, Russland, Ägypten, Türkei, Vietnam, Japan, Australien, Polen usw. mehr als 20 Länder.
Die Zusammenarbeit mit ETON ist garantiert, lass uns dein Geschäft beleuchten!
Versand und Verpackung
1) Schifffahrt:Innerhalb von 30 Tagen nach Zahlung
2) Verpackung:Standard-Exportpaket oder maßgeschneidertes Paket
Vakuumverpackung + Holzkistenverpackung, sicher und zuverlässig
Häufig gestellte Fragen
F1: Wer ist Ihr Mandant?
A: Wir haben Maschinen in verschiedene Länder wie Indien, Ägypten, Korea, Türkei, Brasilien usw. exportiert.
FSL, ETI, KONKA, OPPLE, MLS sind unsere Kunden, in Indien sind RK, Surya, Skyquad unsere Kunden.
F2: Ist die Maschine leicht zu bedienen?
A: Die Maschine ist einfach zu bedienen, in der Regel reicht eine 3- bis 5-tägige Betriebsschulung aus.
Wie ist die Ausfallrate der Maschine?
A: Unsere Maschine ist sehr stabil, die Ausfallrate ist weniger als 0.001.
Q4. Wie ist die Qualität Ihrer Maschinen?
A: Wir haben unseren eigenen Industriepark, ein Produktionszentrum und ein Forschungs- und Entwicklungszentrum sowie ein Qualitätskontrollzentrum, um die Qualität der Maschinen zu gewährleisten.
