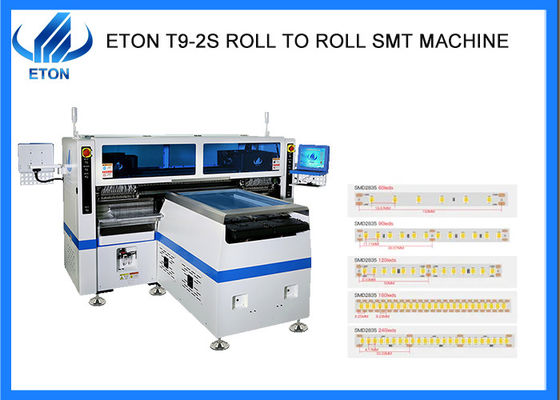

250 mm breite PCB-Roll-zu-Roll-SMT-Hochgeschwindigkeitsplatzierungsmaschine
Beschreibung
FEature 1 HÖHE Produktivität
ETON Tech verstellbarer Platzierungskopf
Die Position des Komponentenpickers kann entsprechend der PCB-Plattenhöhe, Min. 6,5 mm, eingestellt werden.
- Einzigartige Leckage-Erkennung und Nachfüllfunktion der einzelnen Komponenten
Die Erkennungskamera zeichnet die Leckageposition der PCB-Komponente auf und füllt die fehlende Komponente entsprechend aus.
- Ultra-Hochgeschwindigkeits-Kapazität
Der Platzierungskopf setzt die Methode des zweimaligen Pflückens und des einmaligen Platzierens ein. Die Platzierungszeit wird durch die verbesserte Platzierungsmethode erheblich verkürzt und die hervorragende optimale Kapazität erreicht 500000CPH.
FEchtheit FLEXIBLE Produktion
- Anpassung der Förderplattform nach verschiedenen Rollen zu Rollenstreifen,Bereich 250±10mm,der maximale Längenbereich ist
1 Meter pro Zyklus.
- Der Abstand der Fütterstation kann flexibel angepasst werden, um die Gruppenpickung und -platzierung zu erreichen, so dass
Die Fütterungsstation ist doppelt so groß wie der Platzierungskopf und kann vier Arten von Materialien gleichzeitig produzieren.
- Intelligenter elektrischer Zuführer, unterstützt Hochgeschwindigkeitsmaschinen.
| Modell |
T9-2S |
| Abmessung |
| Länge |
3454 mm |
| Breite |
3035 mm |
| Größe |
1777 mm |
| Gesamtgewicht |
3100 kg |
| PCB |
| PCB-Länge Breite |
250 (± 10 mm) *Jede Länge |
| PCB-Dicke |
00,1-0,5 mm |
| PCB-Klammern |
Vakuumabsorption, Zylinderverschluss, Streckenbreite verstellbar |
| Anbauweise |
Gruppenpicking und Gruppenplatzierung |
| Sehsystem |
| Nummer der Kamera |
10 Sätze (Digitalkamera) |
| Ausrichtung der Sicht + Markierungskorrektur |
| Steigende Präzision |
± 0,05 mm |
| Montagehöhe |
≤ 5 mm |
| Steigert die Geschwindigkeit |
Doppelseite: 500000 CPH, Einzelseite: 250000 CPH ((Optimale Geschwindigkeit) |
| Komponenten |
LED3014/3020/2835/5050 und Widerstände, Kondensatoren, Brückenrichter usw. |
| Macht |
380 AC 50 Hz |
| Stromverbrauch |
9.6 KW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragung des Förderers |
Maximale Länge:1000 mm |
| Übertragungsgeschwindigkeit |
> 500 mm/s |
| Übertragungsrichtung |
Einzelne (links ↓>rechts oder rechts ↓ Links) |
| Übertragung |
Online-Laufwerk |
| Positionsmodus |
Optische |
| Luftversorgung |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 2 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
High-End magnetischer Linearmotor + Servomotor |
| Futtersystem |
| Nummer der Zuführstation |
Doppelseite:136 PCS ((Einseite:68 PCS) |
| Anzahl der Köpfe |
Doppelseite:136 PCS ((Einseite:68 PCS) |
| Fütterungsweg |
Intelligente elektrische Zuführung mit Doppelmotor |
Zertifikate
Als erfahrener Hersteller von SMT-Maschinen haben wir eine Reihe von geistigen Eigentums-Technologien erhalten, darunter 14 Erfindungspatente, 135 praktische Patente, 55 Software-Urheberrechte,mit unserer gewonnenen Forschungs- und Entwicklungsabteilung für Produktion und InspektionUnd auch die ausländischen Zertifikate wie CE, CCC, SIRA,und so weiter.
Dienstleistungen
Unterhaltszeit 1 Jahr
Einjährige Garantie Während der Garantie sind alle Teile, die repariert und ausgetauscht werden müssen, kostenlos.
Software- und Hardware-Wartung während der gesamten Lebensdauer
Kostenlose Upgrade-Software, die Software ist Reach und wurde von ETON entwickelt, also unterstützen wir lebenslange kostenlose Upgrade-Updates.
Besuchen Sie Kunden regelmäßig und sammeln Sie Informationen
Wir besuchen regelmäßig Kunden. Wir besuchen jedes Jahr verschiedene Ausstellungen in verschiedenen Städten zur gleichen Zeit.Wir besuchen lokale Kunden und unterstützen unseren Service und sammeln Feedback zu Kundenvorschlägen rechtzeitig.
Bereitstellung aktueller Informationen über Technologie und Ausrüstung
Wir geben unseren Kunden professionelle Technologie-Vorschläge und teilen die neuesten Neuigkeiten mit unseren Kunden.
Service vor Ort
Wir haben einige offizielle Standorte in Indien wie Mumbai und Neu-Delhi, haben auch Standorte in Ägypten, der Türkei, die mit unseren Ingenieuren rechtzeitig Service bieten können.
Gemäß Ihren Bedürfnissen wird ein engagierter leitender Ingenieur zu Ihrer Fabrik kommen, um Sie kostenlos zu installieren und zu schulen, wie Sie die Maschine bedienen.
