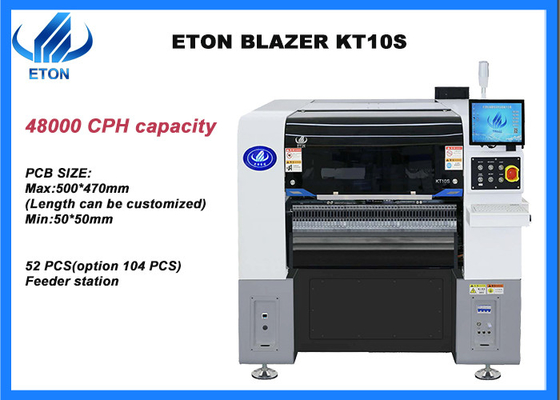

F&E-Software für die Multi-Funktionsplatzierung von SMT-Maschinen mit Doppelportal
Beschreibung
Hauptmerkmale der Maschine
- Einmodul X, Y, Z-Achse hochwertiger magnetischer Linearmotor mit hoher Präzision als das klassische Modell
- Y-Achse Doppelantriebe, höhere Geschwindigkeit, mehr Stabilität
- Die Platzierung Kopf nehmen unabhängige Vakuumdetektion, verbessern die Platzierung Leistung
- Offline-Programmierung, Zeitersparnis beim Umschaltzyklus
- Ausgestattete Koordinateneinfuhrfunktion, intelligenter
Hauptparameter der Maschine
| Modell |
KT10S |
| Abmessung |
| Länge |
1490 mm |
| Breite |
2020 mm |
| Größe |
1650 mm |
| Gesamtgewicht |
2080 kg |
| PCB |
| PCB-Länge Breite |
Max: 500*450mm ((Option 1200*450) Min: 50*50mm |
| PCB-Dicke |
0.5-5 mm |
| PCB-Klammern |
Zylinderverschließung, Streckenbreite verstellbar |
| Montage-Modus |
Gruppenpflückung und getrennte Platzierung |
| - Das ist O.S. |
| System |
Windows 7 |
| Software |
FuE unabhängig |
| Anzeige |
Berührungsbildschirmmonitor |
| Eingabegerät |
Tastatur, Maus |
| Sehsystem |
| Nummer der Kamera |
1 PCS (Flugsichtkamera für den Kopf) |
| 1PCS Markenkamera |
| Steigende Präzision |
CHIP±0,03mm QFP±0,025mm Cpk 1,0 (3σ) |
| Montagehöhe |
16 mm |
| Steigert die Geschwindigkeit |
48000 CPH ((Im besten Zustand) |
| Komponenten |
LED, Kondensatoren, Widerstände, geformte Komponenten usw. |
| Komponenten Geschwindigkeit |
0.2 mm |
| Nummer der Zuführstation |
52 PCS (104 PCS individuell angepasst, IC-Tablett/Düsenwechseloption) |
| Anzahl der Düsen |
10 PCS |
| Macht |
220AC 50HZ |
| Stromverbrauch |
1.5 kW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragungsgeschwindigkeit |
> 1000 mm/s |
| Übertragungsrichtung |
Single ((links→ rechts oder rechts→ links) |
| Übertragung |
Online-Laufwerk |
| Positionsmodus |
Optische |
| Gasverbrauch |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
Magnetische Linearmotoren |
| Fütterungsweg |
Intelligenter Zuführer mit Doppelmotor |
| Schnittstelle des Produktionsmanagement-MES-Systems |
Individualisiert |
Maschinenanwendung
Unsere Ausstellungen
Inländische Ausstellungen: Guangzhou Guangya-Ausstellung, Shanghai München-Ausstellung, Chongqing LED-Licht-Ausstellung usw.
Ausländische Ausstellungen: Ausstellung Indien Mumbai, Ausstellung Indien Delhi, Ausstellung Ägypten, Ausstellung Türkei, Ausstellung Pakistan, Ausstellung Thailand usw.

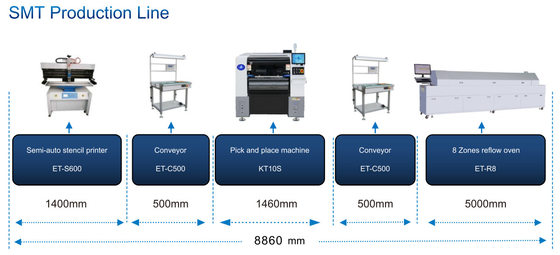

SMT-Linienlösung
Die für die halbautomatische Produktionslinie erforderliche Ausrüstung umfasst:
- mit einer Leistung von mehr als 1000 Wdie Lötpaste wird durch den Schablone auf das PCB-Pad gedruckt;
- Auswahl- und Platzierungsanlage:die LED-Chips oder andere Bauteile an der vorgesehenen Stelle auf der PCB-Platine montieren;
- Zurücklauföfen:Schmelzen der Lötmasse, damit sie an den Befestigungskomponenten haften bleibt;
- Transportmittel:Inspektion der Platzierung und der Lötqualität, sowie eine Rolle bei der Übertragung von PCB-Boards und Pufferung auf der SMT-Produktionslinie
Zertifikate
Als erfahrener Hersteller von SMT-Maschinen haben wir eine Reihe von geistigen Eigentums-Technologien erworben, darunter 14 Erfindungspatente, 135 praktische Patente, 44 Software-Urheberrechte,mit unserer gewonnenen Forschungs- und Entwicklungsabteilung für Produktion und InspektionUnd auch die ausländischen Zertifikate wie CE, CCC, SIRA,und so weiter.
Verpackungen
Beibehalten einer guten Qualität der Maschine, wenn während des Transports bis zum Ziel unserer Kunden, die ein zwingender Aspekt für einen geeigneten Service für unsere Kunden ist, unsere Maschine zu kaufen,Die Qualität und Festigkeit der Verpackung ist für uns ein wichtiges Anliegen.Hier sind die Schritte für Ihre Referenz:
Häufig gestellte Fragen
Q. Was für eine Maschine haben Sie?
A. Wir sind der Hersteller von High-Speed-SMT-Pick-and-Place-Maschinen, und auch wir bauen unsere Marke auf effizientere und bequemere Maschine für unsere Kunden.Wertreihen mit hoher Präzision und hoher Produktivität.
F. Haben Ihre Maschinen Qualitätszertifikate?
A. Wir sind ein Hightech-Unternehmen mit CE, SIRA, CCC, ISO als "bekannte Marke" und vielen Technologiepatenten ausgezeichnet, und haben reiche Erfahrung (mehr als 11 Jahre) in LED-Licht-Produktionslinie Programm.
F. Ist die Maschine leicht zu bedienen?
A. Ja, unsere Maschine ist sehr intelligent und einfach zu bedienen, wie das intelligente Telefon, auch die Software wird von unserer Firma hergestellt, so dass wir wissen, wie man es intelligenter und bedienungsfreundlicher macht.
