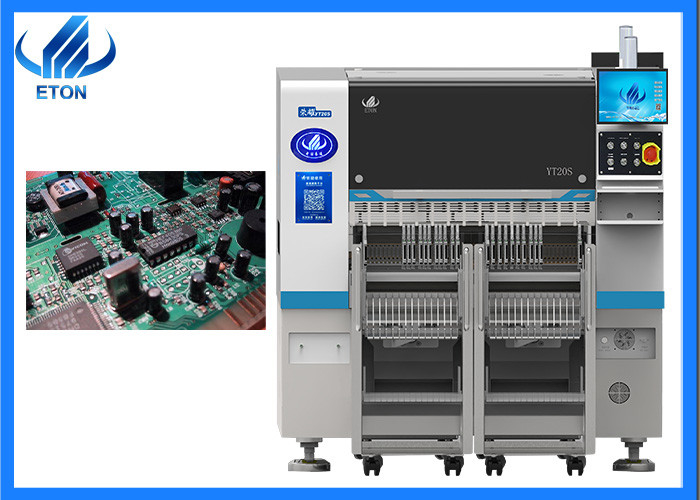

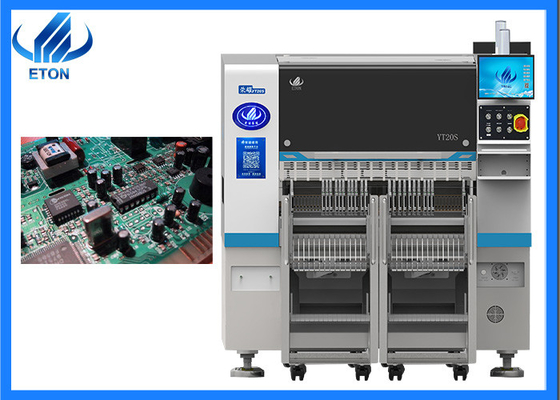

Kann angepasst werden 1,2m elektrische PCB Montage SMT Pick and Place Maschine
Hauptmerkmale der Maschine

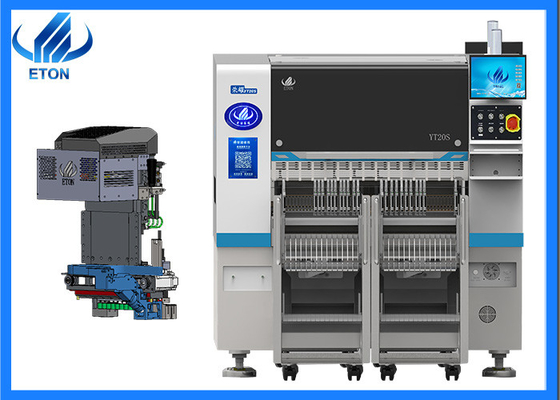

Integrierte Platzierungsleitung
Leichtgewicht, Kopf ist integriert geformt, die 10 Sätze von Z-Achsen unabhängig von modularen magnetischen linearen Motor gesteuert, die die Geschwindigkeit, Genauigkeit und Stabilität erheblich verbessert
Präzisions-Ecksystem
Das modulare Ecksystem steuert den Winkel jeder Komponente unabhängig voneinander, um eine hochpräzise Platzierung zu gewährleisten.
Vakuumsensor
Jeder Platzierungskopf mit einer unabhängigen Erkennungsfunktion, die die Stabilität der Ausrüstung und die Zuverlässigkeit des Produkts verbessert.
Überspannung der Überspannung
Durch die Einführung hochwertiger magnetischer Linearmotoren und eines multifunktionalen modularen Kopfes ist die Platzierungsfähigkeit im Vergleich zu herkömmlichen Maschinen um 25% gestiegen, wobei die optimale Geschwindigkeit 98000CPH erreicht
Hauptparameter der Maschine
| Modell |
YT20S |
| Abmessung |
| Länge |
1480 mm |
| Breite |
2680 mm |
| Größe |
1650 mm |
| Gesamtgewicht |
2380 kg |
| PCB |
| PCB-Länge Breite |
Max: 500*300 mm ((optional 1200*450) Min: 50*50 mm |
| PCB-Dicke |
0.5-5 mm |
| PCB-Klammern |
Zylinderverschließung, Streckenbreite verstellbar |
| Montage-Modus |
Gruppenpflückung und getrennte Platzierung |
| - Das ist O.S. |
| System |
Windows 7 |
| Software |
FuE unabhängig |
| Anzeige |
LED-Monitor |
| Eingabegerät |
Tastatur, Maus |
| Sehsystem |
| Nummer der Kamera |
1 PCS (Flugsichtkamera für den Kopf) |
| 2 PCS-Marke Kamera |
| Steigende Präzision |
CHIP±0,03mm QFP±0,025mm Cpk 1,0 (3σ) |
| Montagehöhe |
16 mm (andere Höhen können angepasst werden) |
| Steigert die Geschwindigkeit |
98000 CPH ((Im besten Zustand) |
| Komponenten |
0201~12MM Verpackungsmaterial und IC-Material ((Optionelle feste Kamera für 0201~35*35MM),Weitere Komponentengröße kann angepasst werden |
| Komponentenraum |
0.2 mm |
| Nummer der Zuführstation |
104 PCS |
| Anzahl der Düsen |
20 Stück |
| Macht |
220AC 50HZ |
| Stromverbrauch |
1.5 kW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragungsgeschwindigkeit |
> 1000 mm/s |
| Übertragungsrichtung |
Single ((links→ rechts oder rechts→ links) |
| Übertragung |
Online-Laufwerk |
| Positionsmodus |
Optische |
| Gasverbrauch |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
Magnetische Linearmotoren |
| Fütterungsweg |
Intelligenter Zuführer mit Doppelmotor |
| Schnittstelle des Produktionsmanagement-MES-Systems |
Individualisiert |
Verpackungen
Verpackung in Filmverpackung und Schaumbommel und Abdeckung mit Vakuumbeutel in robusten Holzkisten.
Markt
Unsere Produkte wurden in mehr als 30 Länder und Regionen exportiert, darunter Südkorea, Indien, Vietnam, Tunesien, Ägypten, Türkei, Russland, Brasilien usw. Hier sind einige unserer großen Kunden:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR und so weiter.
SMT-Linienlösung
Dienstleistungen
- Wir bieten eine ganzheitliche Lösung für unsere Kunden.
- Wir haben einige offizielle Standorte in Indien wie Mumbai, Dammam und Neu-Delhi, wir haben auch Standorte in Ägypten, der Türkei, die mit unseren Ingenieuren rechtzeitig Service bieten können.
- Solange Sie unsere Maschine kaufen, werden wir unsere Ingenieure dafür sorgen, dass sie für Sie kostenlos Debug und Schulungen installieren, bis Sie gelernt haben, wie man die Maschine bedient.
- Chinesische Ingenieure können vor allem in der Zeit der COVID-19-Epidemie Online-Dienste anbieten.
- Falls nötig, kommen chinesische Ingenieure zu Ihrer Fabrik, um Sie kostenlos zu installieren und zu schulen, wie Sie die Maschine bedienen.
- Kostenlose Aktualisierung der Software der Maschine.
- Wir sorgen dafür, dass unsere Ingenieure Ihre Fabrik besuchen, um den Zustand der Maschine zu überprüfen oder zu testen.
