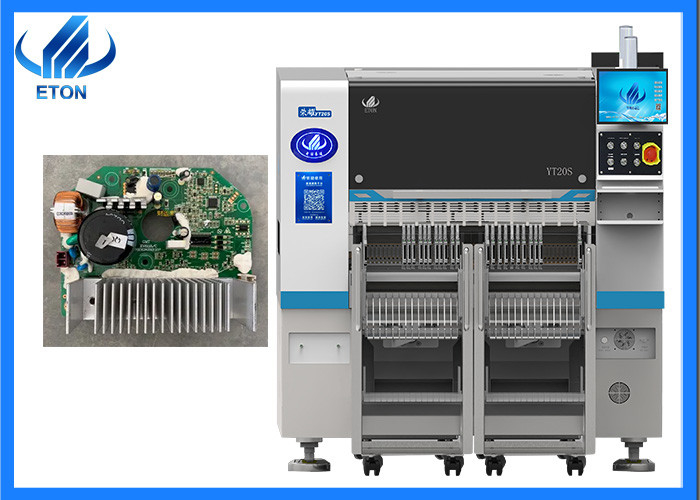

1.5KW Leistung Energieeinsparung 98000CPH elektrische Platte SMT Pick and Place-Maschine
Hauptmerkmale der Maschine

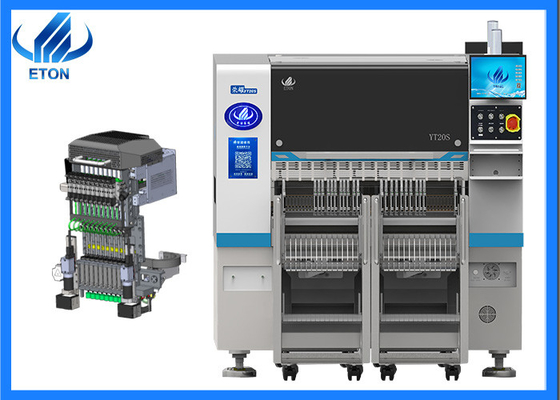

Integrierte Platzierungsleitung
Leichtgewicht, Kopf ist integriert geformt, die 10 Sätze von Z-Achsen unabhängig von modularen magnetischen linearen Motor gesteuert, die die Geschwindigkeit, Genauigkeit und Stabilität erheblich verbessert
Präzisions-Ecksystem
Das modulare Ecksystem steuert den Winkel jeder Komponente unabhängig voneinander, um eine hochpräzise Platzierung zu gewährleisten.
Vakuumsensor
Jeder Platzierungskopf mit einer unabhängigen Erkennungsfunktion, die die Stabilität der Ausrüstung und die Zuverlässigkeit des Produkts verbessert.
Überspannung der Überspannung
Durch die Einführung hochwertiger magnetischer Linearmotoren und eines multifunktionalen modularen Kopfes ist die Platzierungsfähigkeit im Vergleich zu herkömmlichen Maschinen um 25% gestiegen, wobei die optimale Geschwindigkeit 98000CPH erreicht
Hauptparameter der Maschine
| Modell |
YT20S |
| Abmessung |
| Länge |
1480 mm |
| Breite |
2680 mm |
| Größe |
1650 mm |
| Gesamtgewicht |
2380 kg |
| PCB |
| PCB-Länge Breite |
Max: 500*300 mm ((optional 1200*450) Min: 50*50 mm |
| PCB-Dicke |
0.5-5 mm |
| PCB-Klammern |
Zylinderverschließung, Streckenbreite verstellbar |
| Montage-Modus |
Gruppenpflückung und getrennte Platzierung |
| - Das ist O.S. |
| System |
Windows 7 |
| Software |
FuE unabhängig |
| Anzeige |
LED-Monitor |
| Eingabegerät |
Tastatur, Maus |
| Sehsystem |
| Nummer der Kamera |
1 PCS (Flugsichtkamera für den Kopf) |
| 2 PCS-Marke Kamera |
| Steigende Präzision |
CHIP±0,03mm QFP±0,025mm Cpk 1,0 (3σ) |
| Montagehöhe |
16 mm (andere Höhen können angepasst werden) |
| Steigert die Geschwindigkeit |
98000 CPH ((Im besten Zustand) |
| Komponenten |
0201~12MM Verpackungsmaterial und IC-Material ((Optionelle feste Kamera für 0201~35*35MM),Weitere Komponentengröße kann angepasst werden |
| Komponentenraum |
0.2 mm |
| Nummer der Zuführstation |
104 PCS |
| Anzahl der Düsen |
20 Stück |
| Macht |
220AC 50HZ |
| Stromverbrauch |
1.5 kW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragungsgeschwindigkeit |
> 1000 mm/s |
| Übertragungsrichtung |
Single ((links→ rechts oder rechts→ links) |
| Übertragung |
Online-Laufwerk |
| Positionsmodus |
Optische |
| Gasverbrauch |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
Magnetische Linearmotoren |
| Fütterungsweg |
Intelligenter Zuführer mit Doppelmotor |
| Schnittstelle des Produktionsmanagement-MES-Systems |
Individualisiert |
Unsere Ausstellungen
Unsere Firma hat an verschiedenen Ausstellungen in den ausländischen Ländern teilgenommen, darunter India Mumbai Exhibition, India Delhi Exhibition, Egypt Exhibition, Turkey Exhibition, Pakistan Exhibition usw.
Unser Vorteil.
- Konzentration auf SMT Hochgeschwindigkeits-Pick and Place-Maschine mehr als 20 Jahre
- Die Produkte wurden in mehr als 30 Länder und Regionen exportiert, darunter Südkorea, Indien, Vietnam, Tunesien, Ägypten, Türkei, Russland, Brasilien usw.
- ETON erhielt 9 Erfindungspatente, 112 praktische Patente, 12 Software-Urheberrechte an geistigen Eigentumstechnologien und ist damit ein führender Hersteller von SMT-Handel.
SMT-Linienlösung
Versand und Lieferung
Versandweg:
※ Luftverkehr, für Muster und kleine Pakete
※ Über See für große Pakete und große Mengen;
※ Andere Wege, wie der Kunde verlangt.
Lieferzeit:
※ innerhalb von 30 Tagen.
Häufig gestellte Fragen
Q. Was sind Ihre Vorzüge der Maschine zu anderen Produktion?
A. Zunächst haben wir eine starke R & D-Abteilung für die Untersuchung unserer Produktionen, und unsere Kunden können kostenlose Upgrade der Maschine genießen, um die neuesten Informationen über Technologie und Ausrüstung zu erhalten, außerdem,Wir haben einen 52000 Quadratmeter großen Industriepark, um der Produktion zu dienen., Montage und Inbetriebnahme unserer Maschinen.
Wenn ich eine perfekte Linie der Maschine brauche, können Sie sie liefern?
A. Ja, für die Anforderungen einer ganzen Produktionslinie haben wir professionelle Ausrüstung, um eine perfekte Produktionslinie für Ihre Produkte zu schaffen,Wir haben einen 50000 Quadratmeter großen Industriepark und exzellente F&E-Mitarbeiter., die 50 Maschinenstücke pro Monat produzieren kann.
Q. Wie war Ihr Gottesdienst?
A. Wir sorgen dafür, daß unsere Kunden ein optimales Erlebnis der Kommunikation und der relevanten Bedürfnisse der Maschine für Installation, Wartung und kostenloses Upgrade genießen.
F. Akzeptieren Sie D/P oder D/A als Zahlungsfrist?
