5m 10m 20m 50m LED-Flexibilitätsstreifenlösung SMT Platzierungsmaschine
Beschreibung
- Produktion mit Produktion von 4 Arten von Materialien gleichzeitig mit hoher Kapazität, verfügbar für 5M, 50M oder jede Länge von flexiblen Streifen und Roll zu rollen.
- Dual-Arm-Modul 4 mit 17 Düsen für jeden Montageteil, Teil A oder Teil B kann separat oder synchron montiert werden.
- Kalibrierung automatisch, hohe Präzision, verfügbar für RGB.
- Exklusive patentierte Technologie: Gruppe zum Abholen und Gruppe zum Montieren.
IPC9850 Kapazität: 200000 bis 250000 CPH
Das Patent hat folgende Nummer: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Technischer Parameter
| Modell |
HT-T9 |
| Abmessung |
| Länge |
3100 mm |
| Breite |
2300 mm |
| Größe |
1550 mm |
| Gesamtgewicht |
1700 kg |
| PCB |
| PCB-Länge Breite |
250 mm*alle Längen |
| PCB-Dicke |
00,5-1,5 mm |
| PCB-Klammern |
mit einer Breite von nicht mehr als 20 mm |
| Montage-Modus |
Gruppe zu nehmen und Gruppe zu montieren |
| - Das ist O.S. |
| System |
Windows 7 |
| Software |
FuE unabhängig |
| Anzeige |
Berührungsbildschirmmonitor |
| Eingabegerät |
Tastatur, Maus |
| Sehsystem |
| Nummer der Kamera |
5 PCS (Digitalkamera) |
| Ausrichtung der Sicht, MARK-Korrektur |
| Steigende Präzision |
±0,02 mm |
| Montagehöhe |
5 mm |
| Steigert die Geschwindigkeit |
200000 bis 250000 CPH |
| Komponenten |
LED 3014/ 3020/ 3528/ 5050 und Kondensatoren, Widerständen, Brückenrichter usw. |
| Komponenten Geschwindigkeit |
0.5 mm |
| Nummer der Zuführstation |
68 PCS |
| Anzahl der Düsen |
68 PCS |
| Macht |
380 AC 50 HZ |
| Stromverbrauch |
6 kW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragung des Förderers |
Maximale Länge: 1000 mm |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
High-End-Linearmotor mit Magnet + Servomotor |
| Fütterungsweg |
Elektrische Zuführmaschine mit Doppelmotor |

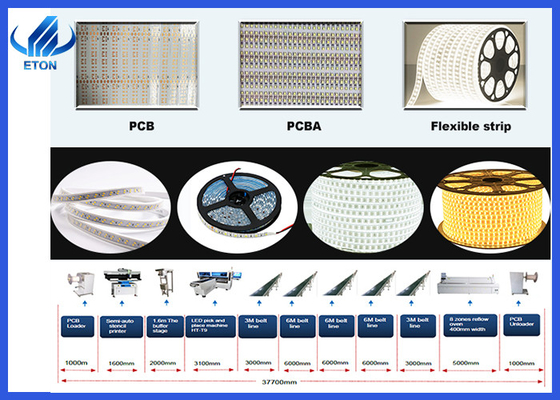

Maschinenanwendung

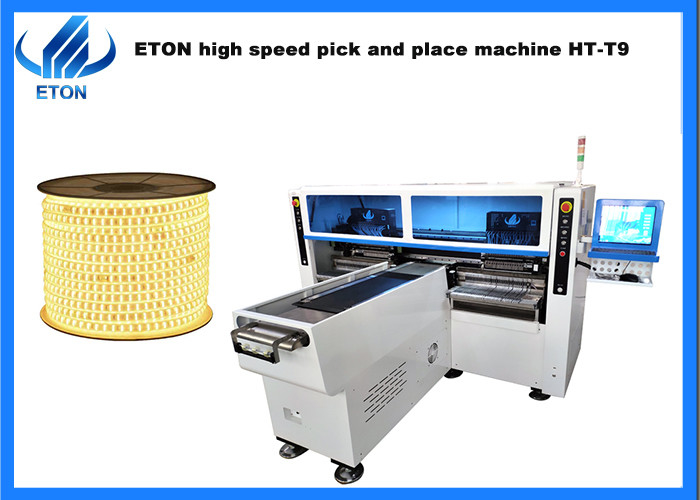

HT-T9 ist eine Hochgeschwindigkeits-Pick-and-Place-Maschine, die für flexible Lichtstreifen jeder Länge verwendet wird
PCB-Größe: 250mm*alle Länge, geeignet für 5m, 10m, 50m, 100m oder flexible Lichtstreifen jeder Länge, RGB kann montiert werden.
Zertifikate
Als erfahrener Hersteller von SMT-Maschinen haben wir eine Reihe von geistigen Eigentums-Technologien erworben, darunter 9 Erfindungspatente, 112 praktische Patente, 12 Software-Urheberrechte,mit unserer gewonnenen Forschungs- und Entwicklungsabteilung für Produktion und InspektionUnd auch die ausländischen Zertifikate wie CE, CCC, SIRA,und so weiter.
Häufig gestellte Fragen
F. Können Sie den angegebenen Preis CIF akzeptieren?
A. Normalerweise akzeptieren wir EXW als angegebenen Preis.
Q. Haben Sie professionelle Ingenieure für die Installation der Maschine in Indien?
A. Ja, wir haben professionelle Ingenieure in Indien mit lokalen Büros in Delhi und Dammam, um unseren Kunden einen beträchtlichen Service zu bieten.
F: Wie hoch ist die tatsächliche Geschwindigkeit Ihrer Produkte?
A. Für die tatsächliche Geschwindigkeit der Maschine, die durch viele Faktoren begrenzt wird, die sich auf die Anzahl der Komponenten beziehen, die Zeit zum Versenden und Empfangen der PCB-Platine usw.Und ist für die tatsächlichen Produkte und Bedürfnisse entscheiden.
F. Wie viele Komponenten kann Ihre Pick-and-Place-Maschine in eine Leiterplatte montieren?
A. Während dies für unsere Kunden Bedürfnisse und die Größe des PCB-Boards ist.
F. Welche Komponenten ist Ihre Maschine hauptsächlich montiert?
A. Für die multifunktionale Pick-and-Place-Maschine, die IC, LED-Chip, Widerstände, Kondensatoren und geformte Komponenten wie Linsen montieren kann.Die Montagekomponenten der Hochgeschwindigkeitsmaschine sind LED3014/3020/35285050, Widerstände, Kondensatoren und Gleichrichter.
