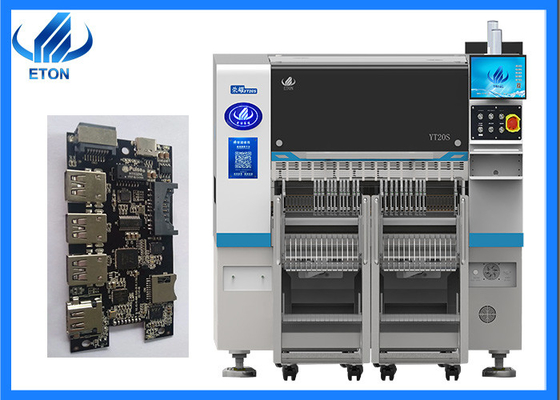

Neue 98000CPH Hochgeschwindigkeits-Elektrische Platte SMT Pick and Place-Maschine
Hauptmerkmale der Maschine

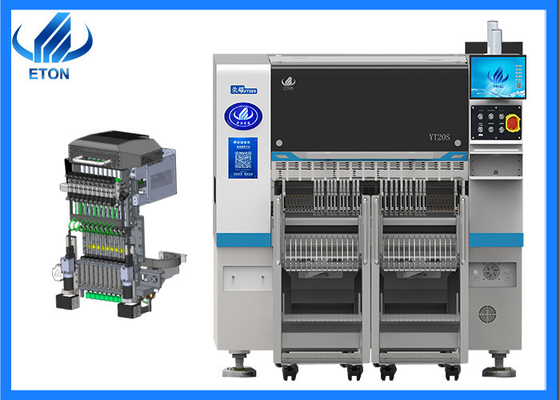

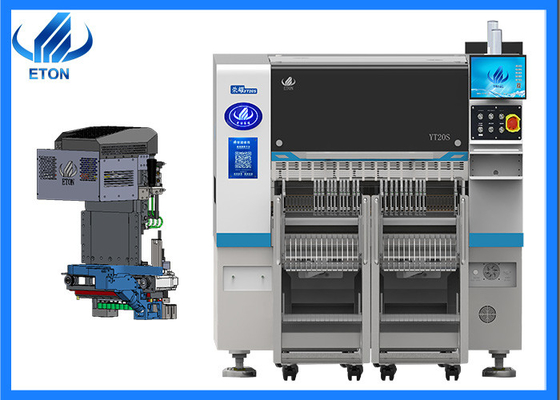

Integrierte Platzierungsleitung
Leichtgewicht, Kopf ist integriert geformt, die 10 Sätze von Z-Achsen unabhängig von modularen magnetischen linearen Motor gesteuert, die die Geschwindigkeit, Genauigkeit und Stabilität erheblich verbessert
Präzisions-Ecksystem
Das modulare Ecksystem steuert den Winkel jeder Komponente unabhängig voneinander, um eine hochpräzise Platzierung zu gewährleisten.
Vakuumsensor
Jeder Platzierungskopf mit einer unabhängigen Erkennungsfunktion, die die Stabilität der Ausrüstung und die Zuverlässigkeit des Produkts verbessert.
Überspannung der Überspannung
Durch die Einführung hochwertiger magnetischer Linearmotoren und eines multifunktionalen modularen Kopfes ist die Platzierungsfähigkeit im Vergleich zu herkömmlichen Maschinen um 25% gestiegen, wobei die optimale Geschwindigkeit 98000CPH erreicht
Hauptparameter der Maschine
| Modell |
YT20S |
| Abmessung |
| Länge |
1480 mm |
| Breite |
2680 mm |
| Größe |
1650 mm |
| Gesamtgewicht |
2380 kg |
| PCB |
| PCB-Länge Breite |
Max: 500*300 mm ((optional 1200*450) Min: 50*50 mm |
| PCB-Dicke |
0.5-5 mm |
| PCB-Klammern |
Zylinderverschließung, Streckenbreite verstellbar |
| Montage-Modus |
Gruppenpflückung und getrennte Platzierung |
| - Das ist O.S. |
| System |
Windows 7 |
| Software |
FuE unabhängig |
| Anzeige |
LED-Monitor |
| Eingabegerät |
Tastatur, Maus |
| Sehsystem |
| Nummer der Kamera |
1 PCS (Flugsichtkamera für den Kopf) |
| 2 PCS-Marke Kamera |
| Steigende Präzision |
CHIP±0,03mm QFP±0,025mm Cpk 1,0 (3σ) |
| Montagehöhe |
16 mm (andere Höhen können angepasst werden) |
| Steigert die Geschwindigkeit |
98000 CPH ((Im besten Zustand) |
| Komponenten |
0201~12MM Verpackungsmaterial und IC-Material ((Optionelle feste Kamera für 0201~35*35MM),Weitere Komponentengröße kann angepasst werden |
| Komponentenraum |
0.2 mm |
| Nummer der Zuführstation |
104 PCS |
| Anzahl der Düsen |
20 Stück |
| Macht |
220AC 50HZ |
| Stromverbrauch |
1.5 kW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragungsgeschwindigkeit |
> 1000 mm/s |
| Übertragungsrichtung |
Single ((links→ rechts oder rechts→ links) |
| Übertragung |
Online-Laufwerk |
| Positionsmodus |
Optische |
| Gasverbrauch |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
Magnetische Linearmotoren |
| Fütterungsweg |
Intelligenter Zuführer mit Doppelmotor |
| Schnittstelle des Produktionsmanagement-MES-Systems |
Individualisiert |
Zertifikate
Als erfahrener Marktführer in der SMT-Maschinenherstellung haben wir eine Vielzahl von geistigen Eigentums-Technologien erworben und verfügen über ein beeindruckendes Portfolio, das 14 Erfindungspatente umfasst.,135 praktische Patente und 55 Software-Urheberrechte.Gewährleistung modernster Produktions- und Inspektionskapazitäten.
Darüber hinaus wurde unser unermüdliches Streben nach Exzellenz auf internationaler Ebene anerkannt, mit dem Erwerb angesehener ausländischer Zertifizierungen wie CE, CCC, SIRA und mehr.Diese Zertifizierungen unterstreichen unser unerschütterliches Engagement für Qualität, Compliance und technologischen Fortschritt, die unsere Position als vertrauenswürdige und wegweisende Kraft in der SMT-Industrie festigen.
Verpackungen
Schritt 1: Wickeln Sie mit Dehnfolie, um zu verhindern, dass die Ausrüstung von
Schritt 2: Vakuumpapierverpackung und feuchtigkeitsdichte Tasche, damit die Maschine während des Transports trocken gehalten werden kann, um Feuchtigkeit zu vermeiden.
Schritt 3: Verwenden Sie Bänder und dreieckiges Holz, um die Maschine zu befestigen, um eine Beschädigung der Maschine während des Transports zu verhindern.
Schritt 4: Jede ausgeführte Maschine wird mit robusten Exportholzkisten ausgestattet, um sicherzustellen, dass das gelieferte Produkt gut ist.
Versand und Lieferung
Wir transportieren die Güter in der Regel in Containern zum Hafen und versenden sie anschließend zum Bestimmungsort.
Dienstleistungen
Unterhaltszeit 1 Jahr
Einjährige Garantie Während der Garantie sind alle Teile, die repariert und ausgetauscht werden müssen, kostenlos.
Software- und Hardware-Wartung während der gesamten Lebensdauer
Kostenlose Upgrade-Software, die Software ist Reach und wurde von ETON entwickelt, also unterstützen wir lebenslange kostenlose Upgrade-Updates.
Besuchen Sie Kunden regelmäßig und sammeln Sie Informationen
Wir besuchen regelmäßig Kunden. Wir besuchen jedes Jahr verschiedene Ausstellungen in verschiedenen Städten zur gleichen Zeit.Wir besuchen lokale Kunden und unterstützen unseren Service und sammeln Feedback zu Kundenvorschlägen rechtzeitig.
Bereitstellung aktueller Informationen über Technologie und Ausrüstung
Wir geben unseren Kunden professionelle Technologie-Vorschläge und teilen die neuesten Neuigkeiten mit unseren Kunden.
Service vor Ort
Wir haben einige offizielle Standorte in Indien wie Mumbai und Neu-Delhi, haben auch Standorte in Ägypten, der Türkei, die mit unseren Ingenieuren rechtzeitig Service bieten können.
Gemäß Ihren Bedürfnissen wird ein engagierter leitender Ingenieur zu Ihrer Fabrik kommen, um Sie kostenlos zu installieren und zu schulen, wie Sie die Maschine bedienen.
