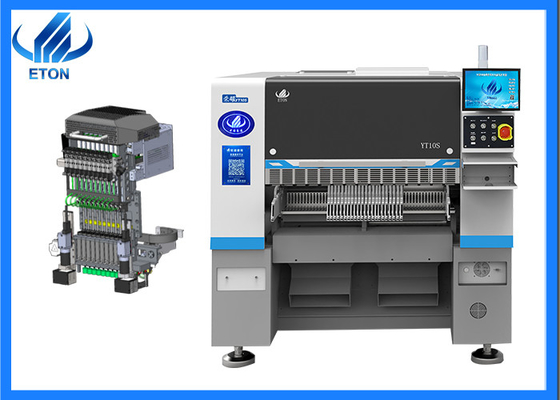

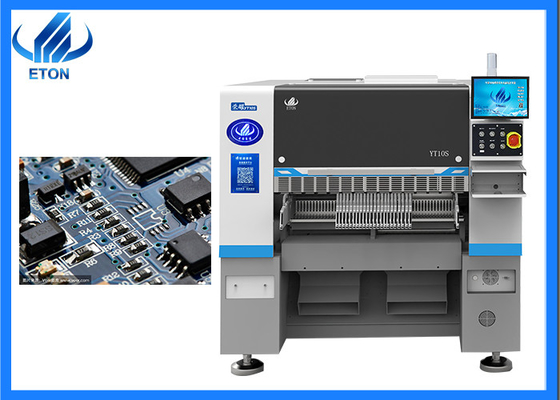

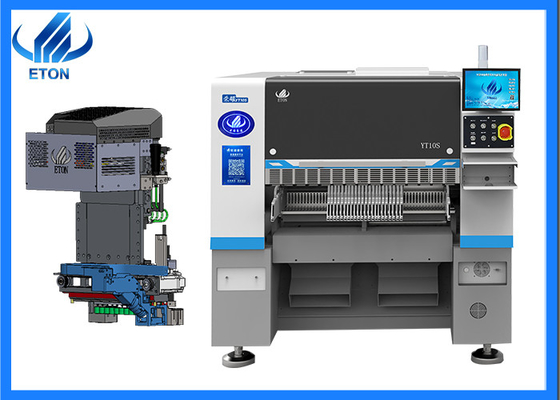

Elektrische Leiterplatten PCB-Montage 48000 CPH SMT Platzierungsmaschine
Hauptmerkmale der Maschine
1Die X-, Y- und Z-Achsen verwenden alle einen selbst entwickelten hochwertigen magnetischen Linearmotor.
2.Flexible PCB-Handhabungskapazitäten, Multi-Station, Multi-Material-Montage
3.Y-Achse übernimmt Doppelantriebs-Gantry-Struktur
4.Unterstützung der automatischen Austauschdüsenfunktion (optional)
5.Anwendbar auf 0201~35*35mm Bandspulenpackung und IC Tray Feeder
Kopfflugerkennung + feste Flugerkennungskamera (optional), hohe Geschwindigkeit und hohe Präzision der Identifikation.
Hauptparameter der Maschine
| Modell |
YT10S |
| Abmessung |
| Länge |
1480 mm |
| Breite |
2020 mm |
| Größe |
1650 mm |
| Gesamtgewicht |
2380 kg |
| PCB |
| PCB-Länge Breite |
Max: 500*450mm ((optional 1200*450) Min: 50*50mm |
| PCB-Dicke |
0.5-5 mm |
| PCB-Klammern |
Zylinderverschließung, Streckenbreite verstellbar |
| Montage-Modus |
Gruppenpflückung und getrennte Platzierung |
| - Das ist O.S. |
| System |
Windows 7 |
| Software |
FuE unabhängig |
| Anzeige |
LED-Monitor |
| Eingabegerät |
Tastatur, Maus |
| Sehsystem |
| Nummer der Kamera |
1 PCS (Flugsichtkamera für den Kopf) |
| 2 PCS-Marke Kamera |
| Steigende Präzision |
CHIP±0,03mm QFP±0,025mm Cpk |
| Montagehöhe |
16 mm (andere Höhen können angepasst werden) |
| Steigert die Geschwindigkeit |
48000 CPH ((Im besten Zustand) |
| Komponenten |
0201~15MM Verpackungsmaterial und IC-Material ((Optionelle feste Kamera für 0201~35*35MM), Andere Bauteilgröße kann angepasst werden |
| Komponentenraum |
0.2 mm |
| Nummer der Zuführstation |
52 PCS (104 PCS Option) |
| Anzahl der Düsen |
10 PCS |
| Macht |
220AC 50HZ |
| Stromverbrauch |
1.5 kW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragungsgeschwindigkeit |
> 1000 mm/s |
| Übertragungsrichtung |
Single ((links→ rechts oder rechts→ links) |
| Übertragung |
Online-Laufwerk |
| Positionsmodus |
Optische |
| Gasverbrauch |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
Magnetische Linearmotoren |
| Fütterungsweg |
Intelligenter Zuführer mit Doppelmotor |
| Schnittstelle des Produktionsmanagement-MES-Systems |
Individualisiert |
Maschinenanwendung
Unsere Ausstellungen
Unsere Firma hat an verschiedenen Ausstellungen in den ausländischen Ländern teilgenommen, darunter India Mumbai Exhibition, India Delhi Exhibition, Egypt Exhibition, Turkey Exhibition, Pakistan Exhibition usw.
Versand und Lieferung
Landverkehr:geeignet für Binnenländer und erschwinglich;
Luftfracht:für dringende Güter und ist die teuerste Art des Transports;
Versand:Es ist für schwere Güter geeignet, und die Bequemlichkeit und niedrigere Versandkosten, die für Kunden leicht sind, die Ankunftszeit der Güter zu akzeptieren.
Verwandte Maschine
ETON ist ein führender Hersteller von SMT-Hochgeschwindigkeits-Pick-and-Place-Maschinen in China und wir bieten auch eine ganze Linie mit Peripheriegeräten wie Schablonendrucker, Förderer, Klebstoffspender,Übergangs- und Rückflussofen usw..
