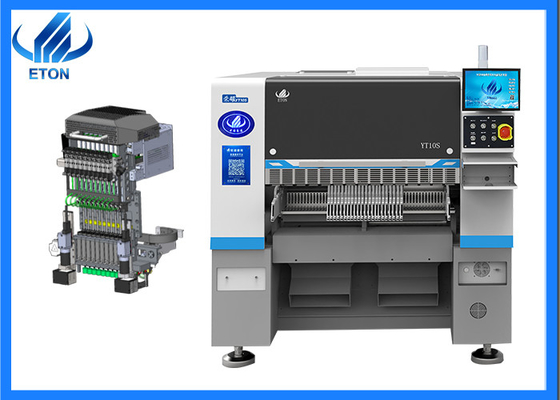

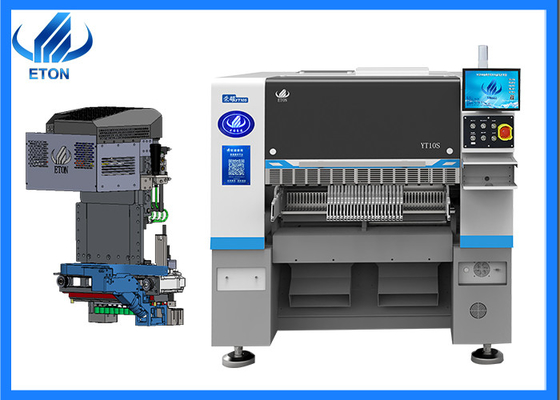

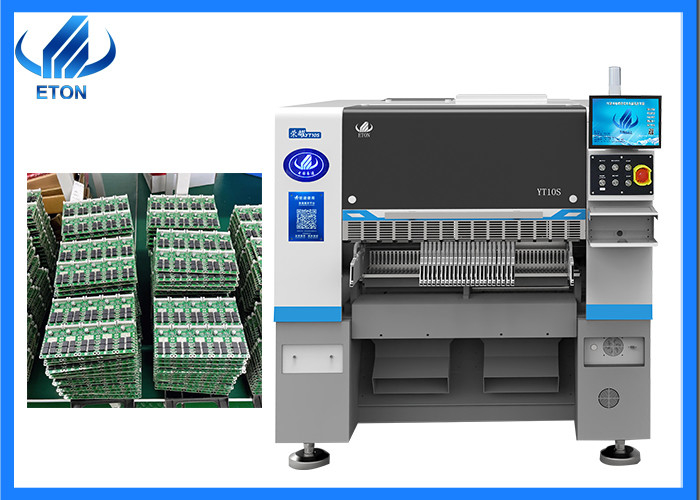

Ein integrierter Montagekopf mit 10 Düsen intelligente SMT-Stellmaschine
Hauptmerkmale der Maschine
1Die X-, Y- und Z-Achsen verwenden alle einen selbst entwickelten hochwertigen magnetischen Linearmotor.
2.Flexible PCB-Handhabungskapazitäten, Multi-Station, Multi-Material-Montage
3.Y-Achse übernimmt Doppelantriebs-Gantry-Struktur
4.Unterstützung der automatischen Austauschdüsenfunktion (optional)
5.Anwendbar auf 0201~35*35mm Bandspulenpackung und IC Tray Feeder
● Einziger Portal, 10 Spalten.
● Maximaler PCB-Board: 500*450 mm, mindestens 50*50 mm.
● Optionales IC-Schrank, ANC, flexible Produktion
● Flexible Verkabelung ist durch Modularisierung möglich
Die verschiedenen Produktionsarten.
Hauptparameter der Maschine
| Modell |
YT10S |
| Abmessung |
| Länge |
1480 mm |
| Breite |
2020 mm |
| Größe |
1650 mm |
| Gesamtgewicht |
2380 kg |
| PCB |
| PCB-Länge Breite |
Max: 500*450mm ((optional 1200*450) Min: 50*50mm |
| PCB-Dicke |
0.5-5 mm |
| PCB-Klammern |
Zylinderverschließung, Streckenbreite verstellbar |
| Montage-Modus |
Gruppenpflückung und getrennte Platzierung |
| - Das ist O.S. |
| System |
Windows 7 |
| Software |
FuE unabhängig |
| Anzeige |
LED-Monitor |
| Eingabegerät |
Tastatur, Maus |
| Sehsystem |
| Nummer der Kamera |
1 PCS (Flugsichtkamera für den Kopf) |
| 2 PCS-Marke Kamera |
| Steigende Präzision |
CHIP±0,03mm QFP±0,025mm Cpk |
| Montagehöhe |
16 mm (andere Höhen können angepasst werden) |
| Steigert die Geschwindigkeit |
48000 CPH ((Im besten Zustand) |
| Komponenten |
0201~15MM Verpackungsmaterial und IC-Material ((Optionelle feste Kamera für 0201~35*35MM), Andere Bauteilgröße kann angepasst werden |
| Komponentenraum |
0.2 mm |
| Nummer der Zuführstation |
52 PCS (104 PCS Option) |
| Anzahl der Düsen |
10 PCS |
| Macht |
220AC 50HZ |
| Stromverbrauch |
1.5 kW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragungsgeschwindigkeit |
> 1000 mm/s |
| Übertragungsrichtung |
Single ((links→ rechts oder rechts→ links) |
| Übertragung |
Online-Laufwerk |
| Positionsmodus |
Optische |
| Gasverbrauch |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
Magnetische Linearmotoren |
| Fütterungsweg |
Intelligenter Zuführer mit Doppelmotor |
| Schnittstelle des Produktionsmanagement-MES-Systems |
Individualisiert |
Zertifikate
Als erfahrener Hersteller von SMT-Maschinen erhielten wir eine Reihe von geistigen Eigentums-Technologien, darunter 9 Erfindungspatente, 112 praktische Patente, 12 Software-Urheberrechte,mit unserer gewonnenen Forschungs- und Entwicklungsabteilung für Produktion und InspektionUnd auch die ausländischen Zertifikate wie CE, CCC, SIRA,und so weiter.
Markt
Unsere Produkte wurden in mehr als 30 Länder und Regionen exportiert, darunter Südkorea, Indien, Vietnam, Tunesien, Ägypten, Türkei, Russland, Brasilien usw. Und hier sind einige unserer großen Kunden:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR und so weiter.
Verpackungen
Schritt 1: Wickeln Sie mit Dehnfolie, um zu verhindern, dass die Ausrüstung von
Schritt 2: Vakuumpapierverpackung und feuchtigkeitsdichte Tasche, damit die Maschine während des Transports trocken gehalten werden kann, um Feuchtigkeit zu vermeiden.
Schritt 3: Verwenden Sie Bänder und dreieckiges Holz, um die Maschine zu befestigen, um eine Beschädigung der Maschine während des Transports zu verhindern.
Schritt 4: Jede ausgeführte Maschine wird mit robusten Exportholzkisten ausgestattet, um sicherzustellen, dass das gelieferte Produkt gut ist.
Häufig gestellte Fragen
Q. Was für eine Maschine haben Sie?
Wir sind der Hersteller von High-Speed-SMT-Pick-and-Place-Maschinen, und wir bauen auch unsere Marke auf effizientere und bequemere Maschine für unsere Kunden.Wertreihen mit hoher Präzision und hoher Produktivität.
F: Wie hoch ist die tatsächliche Geschwindigkeit Ihrer Produkte?
A. Für die tatsächliche Geschwindigkeit der Maschine, die durch viele Faktoren begrenzt wird,
Das bezog sich auf die Anzahl der Komponenten, die Zeit, um PCB-Board zu senden
und erhalten das Board, das die Geschwindigkeit bei der Produktion beeinflussen wird und für die tatsächlichen Produkte und Bedürfnisse entscheiden wird.
