2024 Neues Modell Min 0201 Komponenten LED-Treiber SMT Platziermaschine
Hauptmerkmale der Maschine
1Die X-, Y- und Z-Achsen verwenden alle einen selbst entwickelten hochwertigen magnetischen Linearmotor.
2.Flexible PCB-Handhabungskapazitäten, Multi-Station, Multi-Material-Montage
3.Y-Achse übernimmt Doppelantriebs-Gantry-Struktur
4.Unterstützung der automatischen Austauschdüsenfunktion (optional)
5.Anwendbar auf 0201~35*35mm Bandspulenpackung und IC Tray Feeder

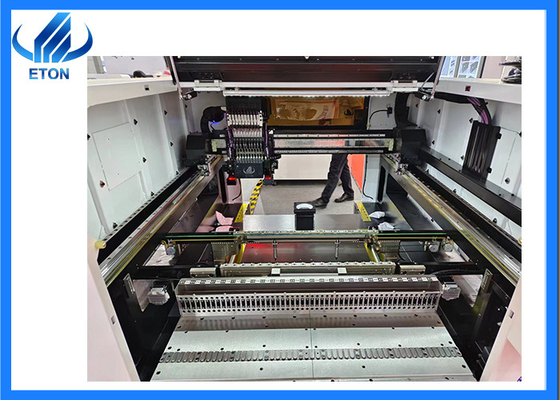

● Brandneuer, selbst entwickelter, hochpräziser Platzierungskopf.
● Kombination einer hochgenauen Markierungskamera mit einer festen Flugsichtkamera, um eine genaue Platzierung zu gewährleisten.
● Der Platzierungskopf nimmt eine unabhängige Vakuumdetektion an, verbessert die Platzierungsleistung.
● Offline-Programmierung spart Zeit während der Umstellung.
● Die Software enthält Al Deep Learning und automatische Optimierungsfunktionen.
● Unterstützt die Bereitstellung einer MES-Systemschnittstelle.
● Ausgestattet mit Koordinatenimportfunktion.

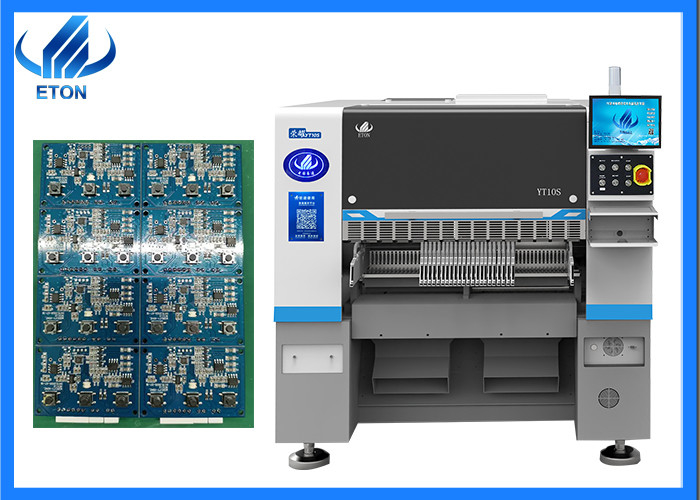

Hauptparameter der Maschine
| Modell |
YT10S |
| Abmessung |
| Länge |
1480 mm |
| Breite |
2020 mm |
| Größe |
1650 mm |
| Gesamtgewicht |
2380 kg |
| PCB |
| PCB-Länge Breite |
Max: 500*450mm ((optional 1200*450) Min: 50*50mm |
| PCB-Dicke |
0.5-5 mm |
| PCB-Klammern |
Zylinderverschließung, Streckenbreite verstellbar |
| Montage-Modus |
Gruppenpflückung und getrennte Platzierung |
| - Das ist O.S. |
| System |
Windows 7 |
| Software |
FuE unabhängig |
| Anzeige |
LED-Monitor |
| Eingabegerät |
Tastatur, Maus |
| Sehsystem |
| Nummer der Kamera |
1 PCS (Flugsichtkamera für den Kopf) |
| 2 PCS-Marke Kamera |
| Steigende Präzision |
CHIP±0,03mm QFP±0,025mm Cpk |
| Montagehöhe |
16 mm (andere Höhen können angepasst werden) |
| Steigert die Geschwindigkeit |
48000 CPH ((Im besten Zustand) |
| Komponenten |
0201~15MM Verpackungsmaterial und IC-Material ((Optionelle feste Kamera für 0201~35*35MM), Andere Bauteilgröße kann angepasst werden |
| Komponentenraum |
0.2 mm |
| Nummer der Zuführstation |
52 PCS (104 PCS Option) |
| Anzahl der Düsen |
10 PCS |
| Macht |
220AC 50HZ |
| Stromverbrauch |
1.5 kW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragungsgeschwindigkeit |
> 1000 mm/s |
| Übertragungsrichtung |
Single ((links→ rechts oder rechts→ links) |
| Übertragung |
Online-Laufwerk |
| Positionsmodus |
Optische |
| Gasverbrauch |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
Magnetische Linearmotoren |
| Fütterungsweg |
Intelligenter Zuführer mit Doppelmotor |
| Schnittstelle des Produktionsmanagement-MES-Systems |
Individualisiert |
Unser Vorteil.
ETONist der Pionier im Bereich der SMT-Maschinen in China, die mehr als 20 Jahre Erfahrung haben und besitzen CCC, SIRA, CE-Zertifikate mit 14 Erfindungspatenten, 135 praktischen Patenten,55 Software-Urheberrechte an Technologien des geistigen Eigentums.
Verwandte Maschine

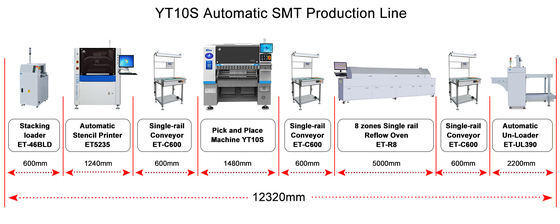

WEkann eine gesamte SMT-Produktionslinie liefern,LED-Licht-Produktionslinie:
1.Pick-and-Place-Maschine
2. Ladeanlage
3. Fördermaschine
4. Schablonendruckmaschine
5. Rückflussofenmaschine
6. Entlader
7. Lötmaschinen
8. Roll-to-Roll-LED-Bandlicht-Montage-Maschine
Dienstleistungen
Dienstleistungen vor dem Verkauf
Bereitstellung eines geeigneten Produktionsplans
Beratung über die elektrische Ausrüstung und den Aufbau der Anlage
Verkaufsdienst
Zeitliche Meldung des Maschinenzustands
Nachverfolgung und Versand von Testmaschinenvideos
Dienstleistungen nach dem Verkauf
Software-Lebenszeit-Upgrade
24 Stunden, um Probleme online zu lösen
Ingenieure können vor Ort ankommen, um den Betrieb und das Debug der Maschine zu lehren
Regelmäßiger Besuch (Garantiezeit ein Jahr, Reparatur von Ersatzteilen kostenlos; Ein- oder zweimal jährlich nach Garantie)
