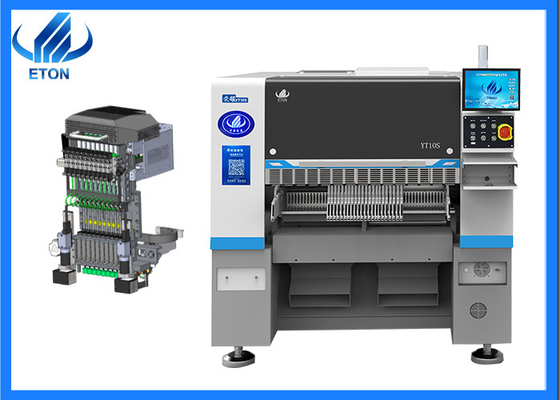

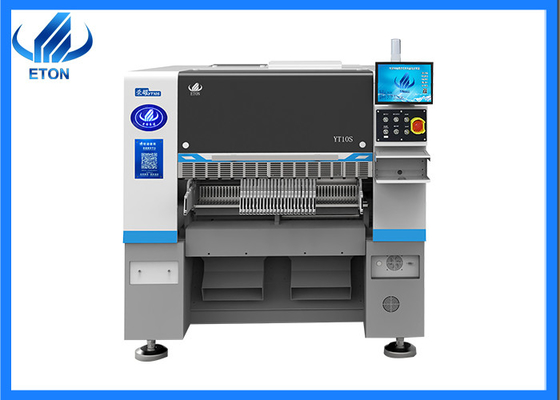

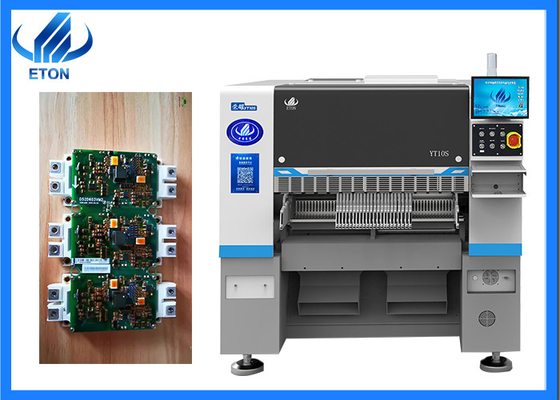

220V-Low-Energy-Consumption-LED-Elektrische Platten-Pick-and-Place-Maschine
Hauptmerkmale der Maschine
1Die X-, Y- und Z-Achsen verwenden alle einen selbst entwickelten hochwertigen magnetischen Linearmotor.
2.Flexible PCB-Handhabungskapazitäten, Multi-Station, Multi-Material-Montage
3.Y-Achse übernimmt Doppelantriebs-Gantry-Struktur
4.Unterstützung der automatischen Austauschdüsenfunktion (optional)
5.Anwendbar auf 0201~35*35mm Bandspulenpackung und IC Tray Feeder

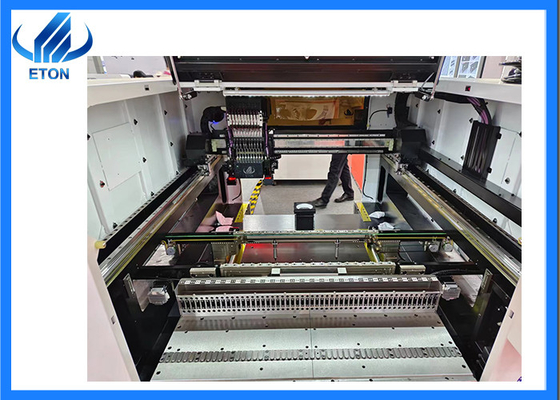

● Brandneuer, selbst entwickelter, hochpräziser Platzierungskopf.
● Kombination einer hochgenauen Markierungskamera mit einer festen Flugsichtkamera, um eine genaue Platzierung zu gewährleisten.
● Der Platzierungskopf nimmt eine unabhängige Vakuumdetektion an, verbessert die Platzierungsleistung.
● Offline-Programmierung spart Zeit während der Umstellung.
● Die Software enthält Al Deep Learning und automatische Optimierungsfunktionen.
● Unterstützt die Bereitstellung einer MES-Systemschnittstelle.
● Ausgestattet mit Koordinatenimportfunktion.
| Modell |
YT10S |
| Abmessung |
| Länge |
1480 mm |
| Breite |
2020 mm |
| Größe |
1650 mm |
| Gesamtgewicht |
2380 kg |
| PCB |
| PCB-Länge Breite |
Max: 500*450mm ((optional 1200*450) Min: 50*50mm |
| PCB-Dicke |
0.5-5 mm |
| PCB-Klammern |
Zylinderverschließung, Streckenbreite verstellbar |
| Montage-Modus |
Gruppenpflückung und getrennte Platzierung |
| - Das ist O.S. |
| System |
Windows 7 |
| Software |
FuE unabhängig |
| Anzeige |
LED-Monitor |
| Eingabegerät |
Tastatur, Maus |
| Sehsystem |
| Nummer der Kamera |
1 PCS (Flugsichtkamera für den Kopf) |
| 2 PCS-Marke Kamera |
| Steigende Präzision |
CHIP±0,03mm QFP±0,025mm Cpk |
| Montagehöhe |
16 mm (andere Höhen können angepasst werden) |
| Steigert die Geschwindigkeit |
48000 CPH ((Im besten Zustand) |
| Komponenten |
0201~15MM Verpackungsmaterial und IC-Material ((Optionelle feste Kamera für 0201~35*35MM), Andere Bauteilgröße kann angepasst werden |
| Komponentenraum |
0.2 mm |
| Nummer der Zuführstation |
52 PCS (104 PCS Option) |
| Anzahl der Düsen |
10 PCS |
| Macht |
220AC 50HZ |
| Stromverbrauch |
1.5 kW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragungsgeschwindigkeit |
> 1000 mm/s |
| Übertragungsrichtung |
Single ((links→ rechts oder rechts→ links) |
| Übertragung |
Online-Laufwerk |
| Positionsmodus |
Optische |
| Gasverbrauch |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
Magnetische Linearmotoren |
| Fütterungsweg |
Intelligenter Zuführer mit Doppelmotor |
| Schnittstelle des Produktionsmanagement-MES-Systems |
Individualisiert |
Maschinenanwendung
SMT-Linienlösung
Die SMT-Produktionslinie besteht aus zwei Systemen:Halbautomatische und vollautomatische Leitungen.Wenn Sie gerade erst damit anfangen, schlage ich vor, eine halbautomatische Produktionslinie zu bauen, dieSie können Ihre Kosten effektiv sparen.
Die für die halbautomatische Produktionslinie erforderliche Ausrüstung umfasst:
- mit einer Leistung von mehr als 1000 Wdie Lötpaste wird durch den Schablone auf das PCB-Pad gedruckt;
- Auswahl- und Platzierungsanlage:die LED-Chips oder andere Bauteile an der vorgesehenen Stelle auf der PCB-Platine montieren;
- Zurücklauföfen:Schmelzen der Lötmasse, damit sie an den Befestigungsbauteilen haften bleibt;
- Transportmittel:Inspektion der Platzierung und der Lötqualität, sowie eine Rolle bei der Übertragung von PCB-Boards und Pufferung auf der SMT-Produktionslinie
Unsere Ausstellungen
Teilnahme an verschiedenen Ausstellungen im In- und Ausland jedes Jahr (außer während der Epidemie)
Inländische Ausstellungen: Guangzhou Guangya Ausstellung, Shanghai München Ausstellung, Chongqing LED Licht Ausstellung usw.
Ausländische Ausstellungen: Ausstellung in Indien Mumbai, Ausstellung in Indien Delhi, Ausstellung in Ägypten, Ausstellung in der Türkei, Ausstellung in Pakistan, Ausstellung in Thailand usw.
Versand und Lieferung
Versandweg:
※ Luftverkehr, für Muster und kleine Pakete
※ Über See für große Pakete und große Mengen;
※ Andere Wege, wie der Kunde verlangt.
Lieferzeit:
※ innerhalb von 30 Tagen.
Häufig gestellte Fragen
F. Können Sie den angegebenen Preis CIF akzeptieren?
A. Wir akzeptieren nur EXW, da der angegebene Preis für beide Seiten bequem und kostengünstiger ist.
Q. Kann ich mit L/C bezahlen?
A.Die Prozedur der L / C Zahlung ist kompliziert, was viel Zeit bei der Zahlung verschwenden wird.Das wird Ihren Produktionsplan verzögern und die Gelegenheit verzögern.
F. Wie viele Produkte kann Ihre Maschine pro Tag herstellen?
A. Die Kapazität unserer Maschine entspricht den tatsächlichen Produkten.und die Anzahl der Komponenten auf Ihrem PCB-Board, das ist ein wichtiger Faktor, um herauszufinden, die tatsächliche Geschwindigkeit unserer Maschine mit Ihren Produkten.
