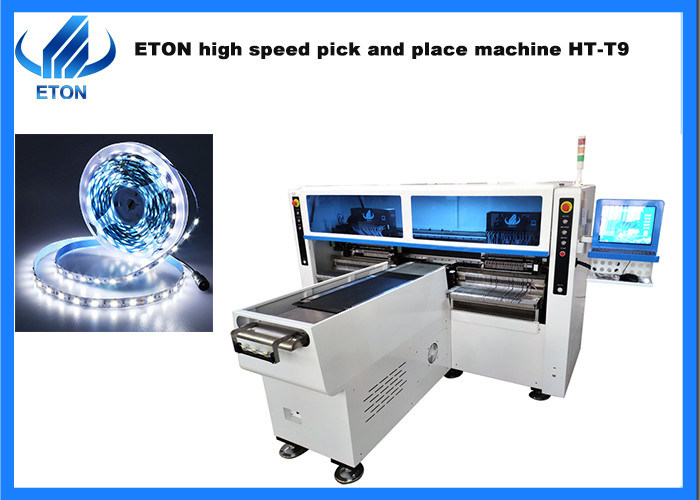

Auswahl und Platzierung von LED-Chips 0603, 3528, 5050 Hochgeschwindigkeits-SMT-Maschine
Beschreibung
Eigenschaften
- Produktion mit Produktion von 4 Arten von Materialien gleichzeitig mit hoher Kapazität, verfügbar für 5M, 50M oder jede Länge von flexiblen Streifen und Roll zu rollen.
- Dual-Arm-Vier-Modul, 17 Düsen für jeden Montageteil, Teil A oder Teil B können separat oder synchron montiert werden.
- Kalibrierung automatisch, hohe Präzision, verfügbar für RGB.
- Exklusive patentierte Technologie: Gruppe zum Auswählen und Gruppe zum Montieren.
IPC9850 Kapazität: 200000 bis 250000 CPH
Die Patentnummer: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Technischer Parameter
| Modell |
HT-T9 |
| Abmessung |
| Länge |
3100 mm |
| Breite |
2300 mm |
| Größe |
1550 mm |
| Gesamtgewicht |
1700 kg |
| PCB |
| PCB-Länge Breite |
250 mm*alle Längen |
| PCB-Dicke |
00,5-1,5 mm |
| PCB-Klammern |
mit einer Breite von nicht mehr als 20 mm |
| Montage-Modus |
Gruppe zu nehmen und Gruppe zu montieren |
| - Das ist O.S. |
| System |
Windows 7 |
| Software |
FuE unabhängig |
| Anzeige |
Berührungsbildschirmmonitor |
| Eingabegerät |
Tastatur, Maus |
| Sehsystem |
| Nummer der Kamera |
5 PCS (Digitalkamera) |
| Ausrichtung der Sicht, MARK-Korrektur |
| Steigende Präzision |
±0,02 mm |
| Montagehöhe |
5 mm |
| Steigert die Geschwindigkeit |
200000 bis 250000 CPH |
| Komponenten |
LED 3014/ 3020/ 3528/ 5050 und Kondensatoren, Widerständen, Brückenrichter usw. |
| Komponenten Geschwindigkeit |
0.5 mm |
| Nummer der Zuführstation |
68 PCS |
| Anzahl der Düsen |
68 PCS |
| Macht |
380 AC 50 HZ |
| Stromverbrauch |
6 kW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragung des Förderers |
Maximale Länge: 1000 mm |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
High-End-Linearmotor mit Magnet + Servomotor |
| Fütterungsweg |
Elektrische Zuführmaschine mit Doppelmotor |
Maschineneinheit
Unsere Ausstellungen
Als erfahrenes Unternehmen für den Handel mit SMT-Pick-and-Place-Maschinen mit mehr als 30 Ländern und Regionen an Bord, hat Eton an vielen Ausstellungen aus dem Ausland teilgenommen,Wie die Ausstellung in Mumbai., India Delhi Ausstellung, Ägypten Ausstellung, Türkei Ausstellung, Pakistan Ausstellung, etc. Und auch wir haben an unserer inländischen Ausstellung, wie Guangzhou Guangya Ausstellung, teilgenommen,Ausstellung in München, Chongqing LED-Licht-Ausstellung, usw.
Verpackungen
Unser Schritt ist, dem Blasen zu folgen:
Schritt 1: Filmverpackung zur Verhinderung von Staub und Wasser;
Schritt 2: Verpackung in eine Schaumstoff-Baumwollfolie, um die Außenseite der Maschine zu schützen;
Schritt 3: Vakuumpapierverpackung und feuchtigkeitsfeste Tasche, die während des Transports trocken gehalten werden;
Schritt 4: Ausrüstung mit robusten Holzkisten, um die Sicherheit der Maschine zu gewährleisten, dann Transport mit Lastwagen zum angegebenen Hafen.
Lieferung: See-, Luft- und Landverkehr.
