Produktdetails:
Zahlung und Versand AGB:
|
Software: | FuE unabhängig | Gewährleistung: | 1 Jahr |
---|---|---|---|
Montagegeschwindigkeit: | 250000 CPH | Bewerben Sie: | Produktionslinie für SMT |
Gesamtgewicht: | 3100 KILOGRAMM | Industriepark: | 52.000 Quadratmeter |
Köpfe: | 68pcs | Fütterungen: | 68 |
Hervorheben: | Flexible Streifen-Montagemaschine,F&E-Software SMT-Montagemaschine,200 m Streifenbefestigungsmaschine |
F&E-Software SMT Flexible Strip Montage Maschine mit einer Länge von 200 m
Beschreibung
Eigenschaften
IPC9850 Kapazität: 200000 bis 250000 CPH
Die Patentnummer: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Technischer Parameter
Modell | HT-T9 |
Abmessung | |
Länge | 3100 mm |
Breite | 2300 mm |
Größe | 1550 mm |
Gesamtgewicht | 1700 kg |
PCB | |
PCB-Länge Breite | 250 mm*alle Längen |
PCB-Dicke | 00,5-1,5 mm |
PCB-Klammern | mit einer Breite von nicht mehr als 20 mm |
Montage-Modus | Gruppe zu nehmen und Gruppe zu montieren |
- Das ist O.S. | |
System | Windows 7 |
Software | FuE unabhängig |
Anzeige | Berührungsbildschirmmonitor |
Eingabegerät | Tastatur, Maus |
Sehsystem | |
Nummer der Kamera | 5 PCS (Digitalkamera) |
Ausrichtung der Sicht, MARK-Korrektur | |
Steigende Präzision | ±0,02 mm |
Montagehöhe | 5 mm |
Steigert die Geschwindigkeit | 200000 bis 250000 CPH |
Komponenten | LED 3014/ 3020/ 3528/ 5050 und Kondensatoren, Widerständen, Brückenrichter usw. |
Komponenten Geschwindigkeit | 0.5 mm |
Nummer der Zuführstation | 68 PCS |
Anzahl der Düsen | 68 PCS |
Macht | 380 AC 50 HZ |
Stromverbrauch | 6 kW |
Betriebsumfeld | 23°C ± 3°C |
Übertragung des Förderers | Maximale Länge: 1000 mm |
Elektrische Steuerung | Unabhängige Forschung und Entwicklung durch ETON |
Modul 1 der Bewegungssteuerkarte | Unabhängige Forschung und Entwicklung durch ETON |
X, Y, Z-Achse | High-End-Linearmotor mit Magnet + Servomotor |
Fütterungsweg | Elektrische Zuführmaschine mit Doppelmotor |
Maschinenanwendung

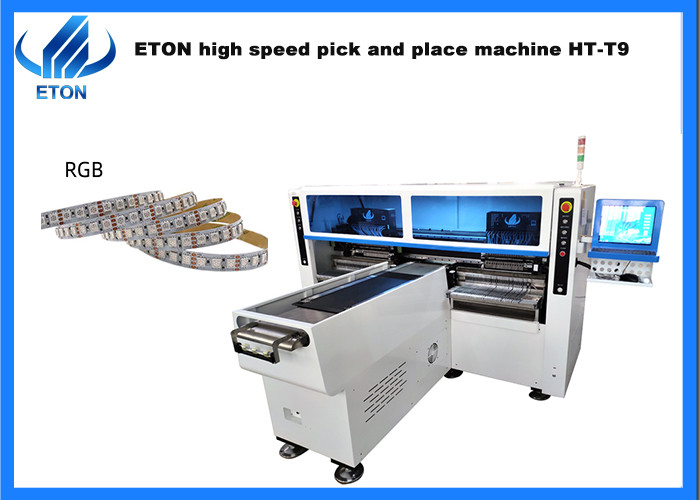

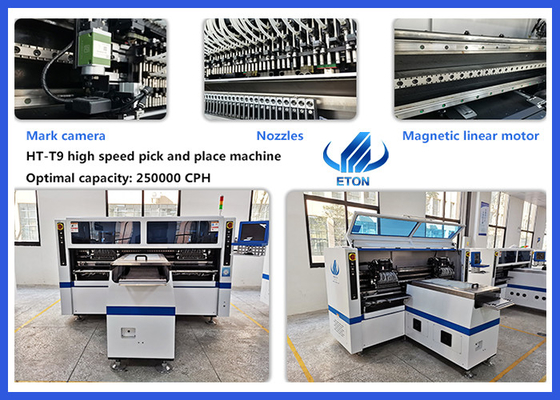

HT-T9 ist eine Hochgeschwindigkeits-Pick-and-Place-Maschine, die für flexible Lichtstreifen jeder Länge verwendet wird
PCB-Größe: 250mm*alle Längen, geeignet für 5m, 10m, 50m, 100m oder flexible Lichtstreifen jeder Länge, RGB kann montiert werden.
SMT-Linienlösung
Die für die halbautomatische Produktionslinie erforderliche Ausrüstung umfasst:
Unser Vorteil.
