Multifunktionales Fahrzeug mit mittlerer GeschwindigkeitAuswahl- und Platzierungsmaschine 48 Fütterstation
Produktbeschreibung

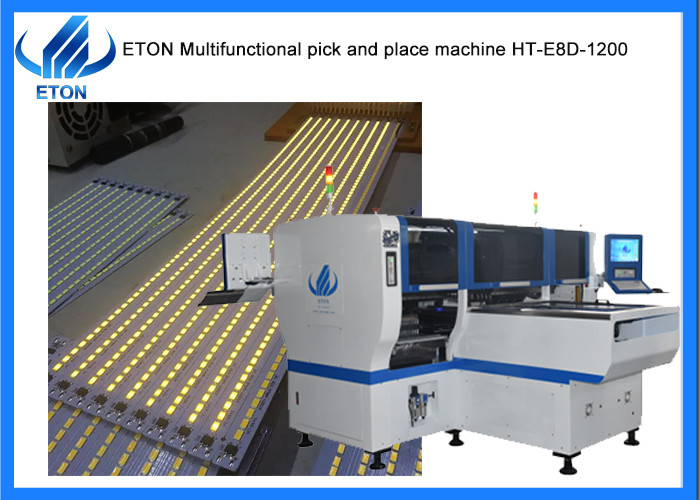

E8D-1200 Multifunktions-Pick-and-Place-Maschine mit dem Montagemodus des Gruppenpickens und der separaten Platzierung, des separaten Pickens und der separaten Platzierung,mit 24 PCS mit einer Kapazität von 90000 CPH.
Eigenschaften:
- Dual-System, Dual-Modul Multifunktionsmonter, um zwei verschiedene Produkte gleichzeitig herzustellen.
- Montagekomponenten:LED-Chip, Kondensatoren, Widerstände, Linsen, ICs, geformte Komponenten usw.
- Komponente: Min. Größe 0402, Max. Höhe 15 mm.
- Anwendungsbereich: Stromantrieb, elektrisches Brett, Linse, DOB-Glühlampe, lineare Glühlampe, Haushaltsgerät usw.
Exklusive patentierte Technologie:

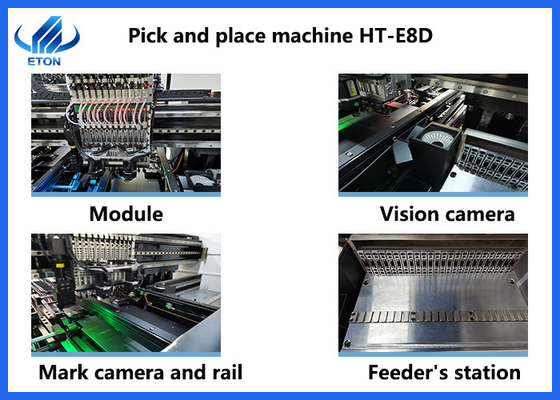

- Elektronisches Zuführsystem.
- Sichtrichtung Flugidentifikation, Markierung Korrektur.
- Nicht-Stopp-Funktion zur Materialwiederladung.
- Autoptimierung nach generierten Koordinaten usw.
Maschinenparameter
| Modell |
Ht-E8D-1200 |
| Abmessung |
3150mm*2250mm*1650mm |
| Gesamtgewicht |
2500 kg |
| PCB-Länge Breite |
Maximal: 1200*300 mm
Min:100*100 mm
|
| PCB-Dicke |
0.5-5 mm |
| PCB-Klemmen |
mit einer Breite von nicht mehr als 20 mm |
| Montagemodus |
Gruppenpflückung und getrennte Platzierung, getrennte Pflückung und getrennte Platzierung |
| Montagepräzision |
± 0,04 mm |
| Montagegeschwindigkeit |
90000 CPH |
| Zahl der Zuführstationen |
48PCS Einzelmodul |
| Anzahl der Köpfe |
24 PCS Einzelmodul |

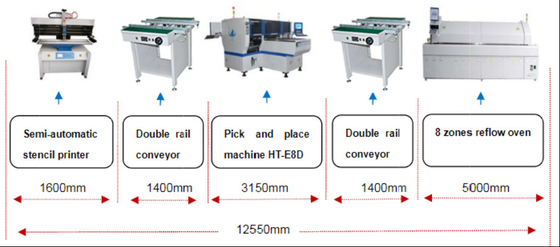

SMT-Linienlösung
Die für die halbautomatische Produktionslinie erforderliche Ausrüstung umfasst:
- mit einer Leistung von mehr als 1000 Wdie Lötpaste wird durch den Schablone auf das PCB-Pad gedruckt;
- Auswahl- und Platzierungsanlage:die LED-Chips oder andere Bauteile an der vorgesehenen Stelle auf der PCB-Platine montieren;
- Zurücklauföfen:Schmelzen der Lötmasse, damit sie an den Befestigungsbauteilen haften bleibt;
- Transportmittel:Inspektion der Platzierung und der Lötqualität, sowie eine Rolle bei der Übertragung von PCB-Boards und Pufferung auf der SMT-Produktionslinie
Zertifikate
Als erfahrener Hersteller von SMT-Maschinen haben wir eine Reihe von geistigen Eigentums-Technologien erworben, darunter 9 Erfindungspatente, 112 praktische Patente, 12 Software-Urheberrechte,mit unserer gewonnenen Forschungs- und Entwicklungsabteilung für Produktion und InspektionUnd auch die ausländischen Zertifikate wie CE, CCC, SIRA,
und so weiter.
Unser Vorteil.
Wir können Ihnen eine SMT-Linienlösung anbieten!
Auswahl- und Platzierungsmaschine/Rücklauf-Ofen/Schablonendruckmaschine/PCB-Fahrzeug/SPI/AOI. usw.
1.Leuchtenfabrik für: LED-Glühlampen, DOB,Linsen, Leuchten, Downlight, Straßenleuchte, Tube,0.5m, 1m Streifenlicht, usw.
2- Bereitstellung von ausländischen Ingenieuren für kostenlose Installation und kostenlose Ausbildung.
3.TOP-Marke des chinesischen Herstellers von SMT-Maschinen,500 Mitarbeiter für ETON
Verwandte Maschine
ETON ist ein führender Hersteller von SMT-Hochgeschwindigkeits-Pick-and-Place-Maschinen in China und wir bieten auch eine ganze Linie mit Peripheriegeräten wie Schablonendrucker, Förderer, Klebstoffspender,Übergangs- und Rückflussofen usw..
