Produktdetails:
Zahlung und Versand AGB:
|
Name: | SMT-Pick-and-Place-Maschine, SMT-Chip-Mounter, SMT-Düse | Stromversorgung: | AC220V 50 Hz |
---|---|---|---|
Gewährleistung: | 1 Jahr | Abmessung: | 1490*2190*1650 mm |
Montagegeschwindigkeit: | 48000 CPH | Befestigung von Höhe: | < 16 mm |
Gesamtgewicht: | 1850kg | Die Situation: | 100% Original, brandneu. |
Anwendbare Komponenten: | 0402,0805,0603,1206, BESCHWICHTIGUNGSMITTEL | Anwendung: | SMD-Fertigungsstraße, SMT-Montage-tireur-Maschine, SMT-Fertigungsstraße, für SMT-Maschine |
Markieren: | SMD-LED-Bandlichtherstellungsmaschine,SMD-Chip-SMT-Produktionslinie,Produktionslinie für Seillicht SMT |
YT10S Hochgeschwindigkeits-Automatik-Pick-and-Place-Maschine mit neuem Design: Y-Achsenantrieb, doppelter Antrieb, bessere Präzision, Geschwindigkeit und Akkuraten, und YT10S mit flexiblen PCB-Handling-Funktionen,mehrere Stationen,Multi-Material-Befestigung
Anwendung auf 0402~35*35mm Komponenten müssen feststehende Kamera Option
PCB-Größe: 500*450mm, 50*50mm
Anwendungsbereich: Stromantrieb, Haushaltselektrische Leuchten,LED-Leuchten, Downlight, Straßenleuchten, Leuchten, 3C-Produkte usw.
Merkmal 1 INTERNATIONAL PATENT: Platzierungskopf
Integrierte Platzierungsleitung
Leichtgewicht, Kopf ist vollständig geformt,
die 10 Z-Achsen sind unabhängig voneinander
mit einer Leistung von mehr als 50 W und
Motor, der die Geschwindigkeit erheblich verbessert,
Genauigkeit und Stabilität
Präzisions-Ecksystem
Das modulare Ecksystem steuert den Winkel jeder Komponente unabhängig voneinander, um eine hochpräzise Platzierung zu gewährleisten.
Vakuumsensor
Jeder Platzierungskopf mit unabhängigen
Ermittlungsfunktion, die die
die Stabilität der Ausrüstung und
Zuverlässigkeit des Produkts.
Technischer Parameter der SMT-Maschine
Modell | YT10S |
Abmessung | |
Länge | 1480 mm |
Breite | 2020 mm |
Größe | 1650 mm |
Gesamtgewicht | 2380 kg |
PCB | |
PCB-Länge Breite | Max: 500*450mm ((Option 1200*450) Min: 50*50mm |
PCB-Dicke | 0.5-5 mm |
PCB-Klammern | Zylinderverschließung, Streckenbreite verstellbar |
Montage-Modus | Gruppenpflückung und getrennte Platzierung |
- Das ist O.S. | |
System | Windows 7 |
Software | FuE unabhängig |
Anzeige | LED-Monitor |
Eingabegerät | Tastatur, Maus |
Sehsystem | |
Nummer der Kamera | 1 PCS (Flugsichtkamera für den Kopf) |
2 PCS-Marke Kamera | |
Steigende Präzision | CHIP±0,03mm QFP±0,025mm Cpk |
Montagehöhe | 16 mm (andere Höhen können angepasst werden) |
Steigert die Geschwindigkeit | 48000 CPH ((Im besten Zustand) |
Komponenten | 0201~15MM Verpackungsmaterial und IC-Material ((Optionelle feste Kamera für 0201~35*35MM), Andere Bauteilgröße kann angepasst werden |
Komponenten Geschwindigkeit | 0.2 mm |
Nummer der Zuführstation | 52 PCS (104 PCS Option) |
Anzahl der Düsen | 10 PCS |
Macht | 220AC 50HZ |
Stromverbrauch | 1.5 kW |
Betriebsumfeld | 23°C ± 3°C |
Übertragungsgeschwindigkeit | > 1000 mm/s |
Übertragungsrichtung | Single ((links→ rechts oder rechts→ links) |
Übertragung | Online-Laufwerk |
Positionsmodus | Optische |
Gasverbrauch | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
Elektrische Steuerung | Unabhängige Forschung und Entwicklung durch ETON |
Modul 1 der Bewegungssteuerkarte | Unabhängige Forschung und Entwicklung durch ETON |
X, Y, Z-Achse | Magnetische Linearmotoren |
Fütterungsweg | Intelligenter Zuführer mit Doppelmotor |
Schnittstelle des Produktionsmanagement-MES-Systems | Individualisiert |

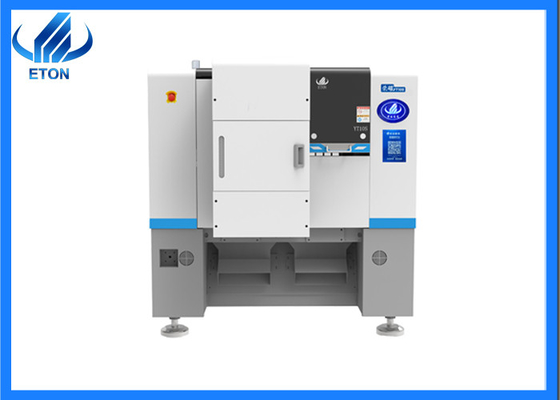

Die Bilder der SMT-Maschine
