Name: | SMT-Pick-and-Place-Maschine, SMT-Chip-Mounter, SMT-Düse | Stromversorgung: | AC220V 50HZ |
---|---|---|---|
Gewährleistung: | 1 Jahr | Abmessung: | 1490*2020*1650 mm |
Montagegeschwindigkeit: | 48000 CPH | Befestigung von Höhe: | < 16 mm |
Gesamtgewicht: | 2100 kg | Die Situation: | 100% Original, brandneu. |
Anwendbare Komponenten: | 0402,0805,0603,1206, BESCHWICHTIGUNGSMITTEL | Anwendung: | SMD-Fertigungsstraße, SMT-Montage-tireur-Maschine, SMT-Fertigungsstraße, für SMT-Maschine |
Markieren: | Maschine zur Herstellung von Bildschirmen vollautomatisch,SMT-LED-Bildschirmherstellungsmaschine,Vollautomatische DOB-Lampenherstellmaschine |
Hochgeschwindigkeits-Multi-Integrierte Maschine, die die Industriekonventionen durchbricht, die Montagegeschwindigkeit erheblich verbessert, die Genauigkeit stabil.
Die X-, Y- und Z-Achsen verwenden einen von Selt entwickelten hochwertigen magnetischen Linearmotor
Flexible PCB-Handling-Fähigkeiten, mehrere Stationen, mehrere Materialien
Y-Achse Annahme der Doppel-Doppelantriebs-Gantry-Struktur
Unterstützung der automatischen Auswechslungsdüsenfunktion (optional)
Anwendung auf 0402~35*35mm Komponenten müssen feststehende Kamera Option
Technischer Parameter der SMT-Maschine
Modell | KT10S |
Abmessung | |
Länge | 1490 mm |
Breite | 2020 mm |
Größe | 1650 mm |
Gesamtgewicht | 2080 kg |
PCB | |
PCB-Länge Breite | Max: 500*450mm ((Option 1200*450) Min: 50*50mm |
PCB-Dicke | 0.5-5 mm |
PCB-Klammern | Zylinderverschließung, Streckenbreite verstellbar |
Montage-Modus | Gruppenpflückung und getrennte Platzierung |
- Das ist O.S. | |
System | Windows 7 |
Software | FuE unabhängig |
Anzeige | Berührungsbildschirmmonitor |
Eingabegerät | Tastatur, Maus |
Sehsystem | |
Nummer der Kamera | 1 PCS (Flugsichtkamera für den Kopf) |
1PCS Markenkamera | |
Steigende Präzision | CHIP±0,03mm QFP±0,025mm Cpk |
Montagehöhe | 16 mm |
Steigert die Geschwindigkeit | 48000 CPH ((Im besten Zustand) |
Komponenten | LED, Kondensatoren, Widerstände, geformte Komponenten usw. |
Komponenten Geschwindigkeit | 0.2 mm |
Nummer der Zuführstation | 52 PCS (104 PCS individuell angepasst, IC-Teller/Düsenwechseloption) |
Anzahl der Düsen | 10 PCS |
Macht | 220AC 50HZ |
Stromverbrauch | 1.5 kW |
Betriebsumfeld | 23°C ± 3°C |
Übertragungsgeschwindigkeit | > 1000 mm/s |
Übertragungsrichtung | Single ((links→ rechts oder rechts→ links) |
Übertragung | Online-Laufwerk |
Positionsmodus | Optische |
Gasverbrauch | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
Elektrische Steuerung | Unabhängige Forschung und Entwicklung durch ETON |
Modul 1 der Bewegungssteuerkarte | Unabhängige Forschung und Entwicklung durch ETON |
X, Y, Z-Achse | Magnetische Linearmotoren |
Fütterungsweg | Intelligenter Zuführer mit Doppelmotor |
Schnittstelle des Produktionsmanagement-MES-Systems | Individualisiert |

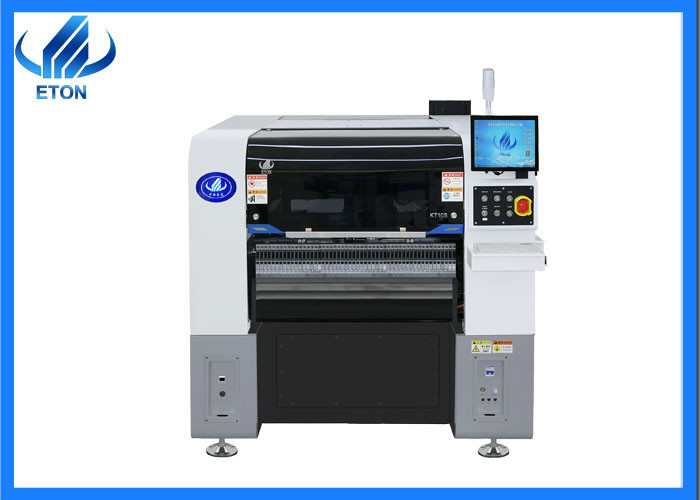

Die Bilder der SMT-Maschine
Verpackung und Versand
Verpackung der Produkte:
Schaumfolie, um eine Kollision der Maschine zu verhindern.
Vakuumpapier verhindert Feuchtigkeit.
Vakuumpapier verhindert Feuchtigkeit.
Vorsicht im Schrank, um eine gute Lieferung zu gewährleisten.
Verpackung und Versand
Auf dem Seeweg:große Transportkapazität, Sicherheit, starke Kontinuität und relativ niedrigere Kosten.
Mit dem Kofferraum: geeignet für den Transport über kurze Strecken und mit hoher Geschwindigkeit.
Mit dem Flugzeug: schnellere Geschwindigkeit kann Zeit sparen, hohe Effizienz.
Mit dem Zug:stabil,sicher,zuverlässig und kostengünstiger.
Anwendung
Dienstleistung ETON
1.Vorverkauf
Bereitstellung von Geräten und SMT-Produktionslinien, die den Bedürfnissen der Kunden entsprechend entsprechen;
Bereitstellung relevanter Vorschläge an die Kunden;
2- Auf Verkauf.
Echtzeitverfolgung der Produktionssituation der Maschine des Kunden und Unterrichtung des Kunden über den Produktionsfortschritt
3- Nach dem Verkauf.
1.Arrangement für Ingenieure, die kostenlos in die Fabrik kommen, um zu installieren, zu debuggen und zu unterrichten;
2.Einjährige Wartungsdauer. Während der Wartungsdauer sind alle Ersatzteile, die ersetzt oder repariert werden müssen, kostenlos;
3.Jedes Jahr gibt es die Möglichkeit für kostenlose Maschinenwartung
4.Kunden regelmäßig besuchen, um die Verwendung der Maschine zu verstehen und Kundenfeedback zu sammeln.
