Produktdetails:
Zahlung und Versand AGB:
|
Gewährleistung: | 1 Jahr | Name: | ET5235 |
---|---|---|---|
Stromversorgung: | Wechselstrom: 220±10%, 50/60HZ 1Φ 3KW | Die Situation: | Neues |
Gewicht: | 700Kg | Abmessung: | 1240mm*1450mm*1650mm |
Transporthöhe: | 900±40mm | Straßengang: | Maximales 1200mm/S programmierbar |
Markieren: | Höhenanpassung SMT Lötpaste Drucker,Max 1200 mm/s Lötmastendruckmaschine,CCC-SMT-Lötpaste-Drucker |

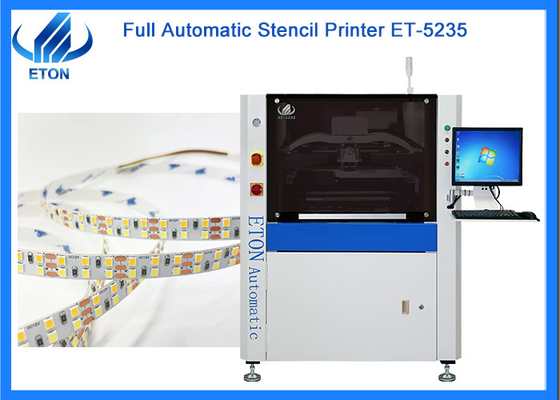

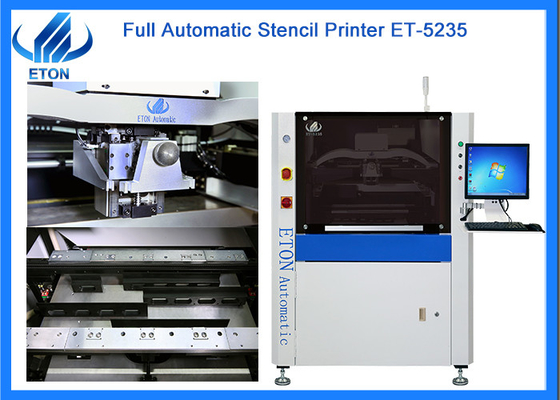

HöhenanpassungSMT-Lösung effizienter Lötpaste-Visiondrucker
Beschreibung
1.PCB-Transport- und Klemmsystem
1 Die PCB-Laderichtung kann frei ausgewählt und kombiniert werden.
2 Ein einzigartiges, innergefertigtes Getriebeförderband zur Verhinderung von Verstopfungen.
3 Durch die programmierbare Transportgeschwindigkeitsregelung wird der PCB-Stopp präziser.
4 Flexible Seitenklemmen und segmentierte Stützpunkte zur effektiven Klemmung des PCB anwenden, um einen vollständig ausgewogenen Kontakt zwischen dem PCB und dem Stahlnetz sicherzustellen.
5 Die optimal gestaltete Modulantriebsstruktur verbessert effektiv die Stabilität der Plattformkalibrierung und ermöglicht eine ultrakleine Übertragung unter Feinabstimmung.so dass die Maschine die Anforderungen an eine höhere Präzision erfüllen kannDie Struktur ist einfach und zuverlässig, die Einstellung ist bequem und die Höhenanpassung der Stütz-PIN des PCB-Boards mit verschiedenen Dicken kann schnell realisiert werden.
2.Stensil-Positionierungssystem
1 Bogenbrückenförmiger hängender Schaber mit direktem Anschluss.
2 Die Größe des Stahlmasches ist universell und kann gut und weit verbreitet angewendet werden.
3 Segmentiertes festes Stahlnetzwerk.
3- Schraubersystem.
1 Gegossener Aluminiumstrahl für einen reibungsloseren Betrieb des Schabers.
2 Programmierbares Aufhängungsmotor mit selbst einstellbarem Schrittmotor und Druckkopf
3 Die zweiseitige Schieberadstruktur des Positionstyps mit Doppelschieber sorgt für eine präzise und reibungslose Bearbeitung vor und nach dem Drucken.
4 Gemäß den unterschiedlichen Druckanforderungen der vorderen und der hinteren Druckmaschine sowie der Stabilität des Hebens und Senkens, um das Leck der Lötmasse zu verhindern,die Klinge hat eine gewisse elastische Klemmkonstruktion, der Druck der Spülmaschine, die Hebegeschwindigkeit, die Druckgeschwindigkeit und der Druckbereich sind alle softwarereinstellbar.Kunden eine gute Drucksteuerungsplattform bieten.
5 Schiebebahn-Schraubsystem, verbessert die Betriebstabilität und verlängert die Lebensdauer.
6 Die vollständig geschlossene Druckrückmeldung des Schraubers überwacht den Druck des Schraubers jederzeit, wodurch der Druck voller wird.
7 Eingebettete Waage, nie abfallen.
Modell | ET-5235 | |
Bildschirmrahmen | Maximale Größe | 737 mm |
Min Größe | 470 mm | |
Stärke | 25 bis 40 mm | |
PCB-Größe | Maximal: 520*350 mm Minimal: 50*50 mm | |
Transporthöhe | 900 ± 20 mm | |
Verkehrsrichtung | Links-Recht; Rechts-Links; Links-Links; Rechts-Recht | |
Transportgeschwindigkeit | MAX 1200 mm/s Programmierbar | |
Druckkopf | Zwei unabhängige Druckköpfe mit direktem Motor-Treiberanschluss | |
Geschwindigkeit der Spülmaschine | 6 bis 300 mm/s | |
Reinigungssystem | Trocken, feucht, Vakuum (Programmierbar) | |
Genaue Drucktechnik | ±0,025 mm | |
Zykluszeit | ≤ 9 s (ohne Druck und Reinigung) | |
Leistungsaufnahme | AC:220±10%, 50/60HZ 1Φ 3KW | |
Kontrollmethode | PC-Steuerung | |
Abmessung | 1240 ((L) * 1450 ((W) * 1650 ((H) | |
Gewicht | Ungefähr: 700 kg | |
PCB-Überlasthöhe | 10 mm |
Zertifikate
Als erfahrener Hersteller von SMT-Maschinen haben wir eine Reihe von geistigen Eigentums-Technologien erworben, darunter 9 Erfindungspatente, 112 praktische Patente, 12 Software-Urheberrechte,mit unserer gewonnenen Forschungs- und Entwicklungsabteilung für Produktion und InspektionUnd auch die ausländischen Zertifikate wie CE, CCC, SIRA,
und so weiter.
Unsere Ausstellungen
Teilnahme an verschiedenen Ausstellungen im In- und Ausland jedes Jahr (außer während der Epidemie)
Inländische Ausstellungen: Guangzhou Guangya Ausstellung, Shanghai München Ausstellung, Chongqing LED Licht Ausstellung, etc.
Häufig gestellte Fragen
F. Welche Dienstleistungen können Sie erbringen?
A. Ich weiß nicht.

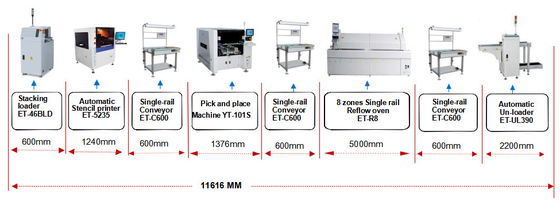

1)Wir bieten für unsere Kunden Lösungen für die gesamte Linie;
