Produktdetails:
Zahlung und Versand AGB:
|
Gewährleistung: | 1 Jahr | Name: | ET5235 |
---|---|---|---|
Anwendung: | LED-Leuchten, elektrische Produkte, Haushaltsgeräte | Stromversorgung: | Wechselstrom: 220 ± 10 %, 50/60 Hz, 1Φ, 3 kW |
Die Situation: | Neues | Gewicht: | 700Kg |
Abmessung: | 1240mm*1450mm*1650mm | Druck von Genauigkeit: | ±0,025 mm |
Markieren: | SMT-Vision-Auto-Drucker mit Schablonen,ET5235 Drucker für Lötpaste,700 kg Schablonendruckmaschine |

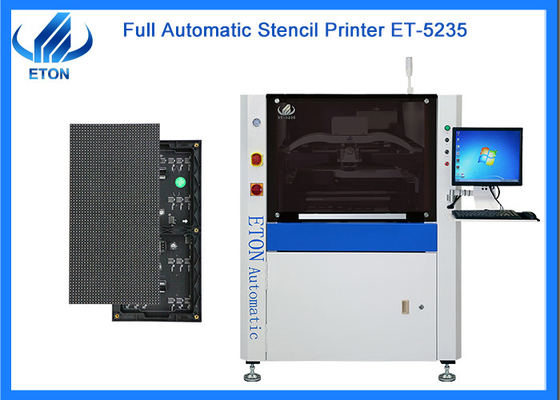

SMT-Automatik-Stencil-Vision-Löt-Paste-Druckergute und breite Anwendbarkeit
FLebensmittel
1.PCB-Transport- und Klemmsystem
1 Die PCB-Laderichtung kann frei ausgewählt und kombiniert werden.
2 Ein einzigartiges, innergefertigtes Getriebeförderband zur Verhinderung von Verstopfungen.
3 Durch die programmierbare Transportgeschwindigkeitsregelung wird der PCB-Stopp präziser.
4 Flexible Seitenklemmen und segmentierte Stützpunkte zur effektiven Klemmung des PCB anwenden, um einen vollständig ausgewogenen Kontakt zwischen dem PCB und dem Stahlnetz sicherzustellen.
5 Die optimal gestaltete Modulantriebsstruktur verbessert effektiv die Stabilität der Plattformkalibrierung und ermöglicht eine ultrakleine Übertragung unter Feinabstimmung.so dass die Maschine die Anforderungen an eine höhere Präzision erfüllen kannDie Struktur ist einfach und zuverlässig, die Einstellung ist bequem und die Höhenanpassung der Stütz-PIN des PCB-Boards mit verschiedenen Dicken kann schnell realisiert werden.
2.Schablonsystem
1 Bogenbrückenförmiger hängender Schaber mit direktem Anschluss.
2 Die Größe des Stahlmasches ist universell und kann gut und weit verbreitet angewendet werden.
3 Segmentiertes festes Stahlnetzwerk.
3- Schraubersystem.
1 Gegossener Aluminiumstrahl für einen reibungsloseren Betrieb des Schabers.
2 Programmierbares Aufhängungsmotor mit selbst einstellbarem Schrittmotor und Druckkopf
3 Die zweiseitige Schieberadstruktur des Positionstyps mit Doppelschieber sorgt für eine präzise und reibungslose Bearbeitung vor und nach dem Drucken.
4 Gemäß den unterschiedlichen Druckanforderungen der vorderen und der hinteren Druckmaschine sowie der Stabilität des Hebens und Senkens, um das Leck der Lötmasse zu verhindern,die Klinge hat eine gewisse elastische Klemmkonstruktion, der Druck der Spülmaschine, die Hebegeschwindigkeit, die Druckgeschwindigkeit und der Druckbereich sind alle softwarereinstellbar.Kunden eine gute Drucksteuerungsplattform bieten.
5 Schiebebahn-Schraubsystem, verbessert die Betriebstabilität und verlängert die Lebensdauer.
6 Die vollständig geschlossene Druckrückmeldung des Schraubers überwacht den Druck des Schraubers jederzeit, wodurch der Druck voller wird.
7 Eingebettete Waage, nie abfallen.
Modell | ET-5235 | |
Bildschirmrahmen | Maximale Größe | 737 mm |
Min Größe | 470 mm | |
Stärke | 25 bis 40 mm | |
PCB-Größe | Maximal: 520*350 mm Minimal: 50*50 mm | |
Transporthöhe | 900 ± 20 mm | |
Verkehrsrichtung | Links-Recht; Rechts-Links; Links-Links; Rechts-Recht | |
Transportgeschwindigkeit | MAX 1200 mm/s Programmierbar | |
Druckkopf | Zwei unabhängige Druckköpfe mit direktem Motor-Treiberanschluss | |
Geschwindigkeit der Spülmaschine | 6 bis 300 mm/s | |
Reinigungssystem | Trocken, feucht, Vakuum (Programmierbar) | |
Genaue Drucktechnik | ±0,025 mm | |
Zykluszeit | ≤ 9 s (ohne Druck und Reinigung) | |
Leistungsaufnahme | AC:220±10%, 50/60HZ 1Φ 3KW | |
Kontrollmethode | PC-Steuerung | |
Abmessung | 1240 ((L) * 1450 ((W) * 1650 ((H) | |
Gewicht | Ungefähr: 700 kg | |
PCB-Überlasthöhe | 10 mm |
Verpackungen
Was die Verpackung der Maschine angeht, so haben wir sie in Filmverpackung und Schaumwolle verpackt, um Staub und Wasser zu vermeiden, die die Maschine schützen und die Maschine während des Transports trocken halten,und mit Holzkisten ausgestattet, um sie zum angegebenen Hafen zu transportieren.
Versand und Lieferung
Was den Teil des Versands und der Lieferung betrifft, gibt es drei Möglichkeiten für Ihre Referenz, und verschiedene Weise ist für verschiedene Situationen:
Landverkehr:geeignet für Binnenländer und erschwinglich;
Luftfracht:für dringende Güter und ist die teuerste Art des Transports;
Versand:Es ist für schwere Güter geeignet, und die Bequemlichkeit und niedrigere Versandkosten, die für Kunden leicht sind, die Ankunftszeit der Güter zu akzeptieren.
Verwandte Maschine
ETON ist ein führender Hersteller von SMT-Hochgeschwindigkeits-Pick-and-Place-Maschinen in China und wir bieten auch eine ganze Linie mit Peripheriegeräten wie Schablonendrucker, Förderer, Klebstoffspender,Übergangs- und Rückflussofen usw..
Häufig gestellte Fragen
Q. Wie ist die Qualität Ihrer Maschinen?
A. Als erfahrener Hersteller von SMT-Maschinen haben wir eine Reihe von Technologien im Bereich des geistigen Eigentums erworben, darunter 9 Erfindungspatente, 112 praktische Patente, 12 Software-Urheberrechte,mit unserer gewonnenen Forschungs- und Entwicklungsabteilung für Produktion und Inspektion. und als China High-Tech Enterprise, Shenzhen TOP Brand ausgezeichnet werden, gewährleisten wir unsere hohe Qualität unserer Maschine als ein hervorragender Hersteller in China.
