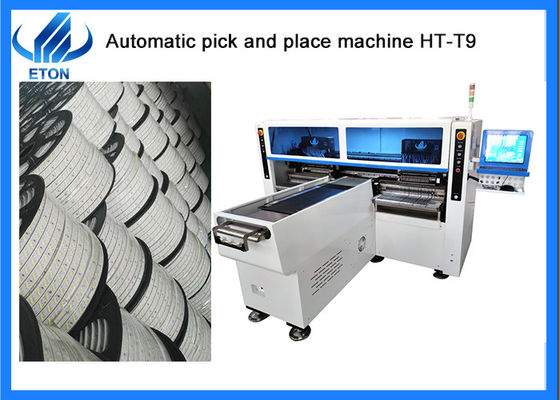

Roll-to-roll RGB-Flexible-Streifen 68-köpfige Hochgeschwindigkeits-SMT-Maschine
Eigenschaften
- Produktion mit Produktion von 4 Arten von Materialien gleichzeitig mit hoher Kapazität, verfügbar für 5M, 50M oder jede Länge von Flexiblen Streifen und Roll zu rollen.

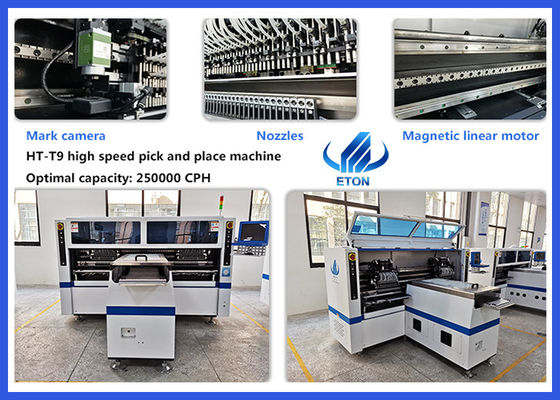

- Dual-Arm-Vier-Modul, 17 Düsen für jeden Montageteil, Teil A oder Teil B kann separat oder synchron montiert werden.
- Kalibrierung automatisch, hohe Präzision, verfügbar für RGB.
- Exklusive patentierte Technologie: Gruppe zum Abholen und Gruppe zum Montieren.
IPC9850 Kapazität: 200000 bis 250000 CPH
Die Patentnummer: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Technischer Parameter
| Modell |
HT-T9 |
| Abmessung |
| Länge |
3100 mm |
| Breite |
2300 mm |
| Größe |
1550 mm |
| Gesamtgewicht |
1700 kg |
| PCB |
| PCB-Länge Breite |
250 mm*alle Längen |
| PCB-Dicke |
00,5-1,5 mm |
| PCB-Klammern |
mit einer Breite von nicht mehr als 20 mm |
| Montage-Modus |
Gruppe zu nehmen und Gruppe zu montieren |
| - Das ist O.S. |
| System |
Windows 7 |
| Software |
FuE unabhängig |
| Anzeige |
Berührungsbildschirmmonitor |
| Eingabegerät |
Tastatur, Maus |
| Sehsystem |
| Nummer der Kamera |
5 PCS (Digitalkamera) |
| Ausrichtung der Sicht, MARK-Korrektur |
| Steigende Präzision |
±0,02 mm |
| Montagehöhe |
5 mm |
| Steigert die Geschwindigkeit |
200000 bis 250000 CPH |
| Komponenten |
LED 3014/ 3020/ 3528/ 5050 und Kondensatoren, Widerständen, Brückenrichter usw. |
| Komponenten Geschwindigkeit |
0.5 mm |
| Nummer der Zuführstation |
68 PCS |
| Anzahl der Düsen |
68 PCS |
| Macht |
380 AC 50 HZ |
| Stromverbrauch |
6 kW |
| Betriebsumfeld |
23°C ± 3°C |
| Übertragung des Förderers |
Maximale Länge: 1000 mm |
| Übertragungsgeschwindigkeit |
> 500 mm/s |
| Übertragungsrichtung |
Single ((links→ rechts oder rechts→ links) |
| Übertragung |
Online-Laufwerk |
| Positionsmodus |
Optische |
| Gasverbrauch |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Elektrische Steuerung |
Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte |
Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse |
High-End-Linearmotor mit Magnet + Servomotor |
| Fütterungsweg |
Elektrische Zuführmaschine mit Doppelmotor |
Maschineneinheit

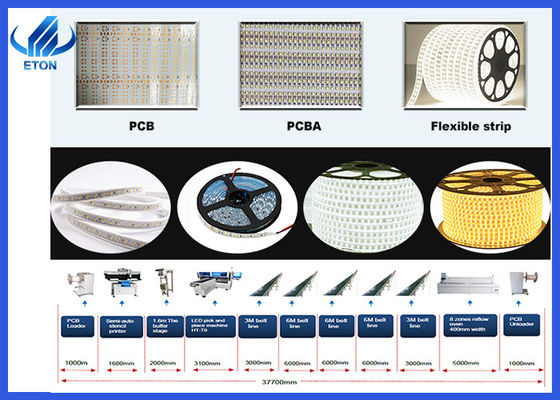

SMT-Linienlösung
Die SMT-Produktionslinie besteht aus zwei Systemen:Halbautomatische und vollautomatische Leitungen.Wenn Sie gerade erst damit anfangen, schlage ich vor, Sie eine halbautomatische Produktionslinie, dieSie können Ihre Kosten effektiv sparen.
Markt
Unsere Produkte werden in mehr als 30 Länder und Regionen exportiert.
So wie Südkorea, Türkei, Ägypten, Indien, Russland, Amerika, Brasilien, Tunesien, Polen, Litauen, Südafrika, Iran, Vietnam, Pakistan, Saudi-Arabien, Usbekistan, Nigeria, Deutschland usw.
Häufig gestellte Fragen
F: Warum sollten Sie bei uns kaufen und nicht bei anderen Lieferanten?
A: Wir sind ein hochtechnologischer professioneller Hersteller von SMT-Maschine mit mehr als 12 Jahren mit guter Qualität und Ruf. Wir haben eine reiche Erfahrung in der Unterstützung des Kunden, um neue Fabrik und neue Linie zu starten."ProfessionellWir haben eine Reihe von Vorteilen.
Semi-Automatische PET-Flaschenblasmaschine Flaschenherstellungsmaschine Flaschenformmaschine PET-Flaschenherstellungsmaschine eignet sich zur Herstellung von PET-Kunststoffbehältern und -flaschen in allen Formen.
Q. Was für eine Maschine haben Sie?
A. Wir sind der Hersteller von Hochgeschwindigkeits-SMT-Pick-and-Place-Maschinen, und auch wir bauen unsere Marke auf effizientere und bequemere Maschine für unsere Kunden.Wertreihen mit hoher Präzision und hoher Produktivität.
