Produktdetails:
Zahlung und Versand AGB:
|
| Gewährleistung: | 1 Jahr | Anwendbare Komponenten: | 0402 |
|---|---|---|---|
| Name: | SMT-Pick-and-Place-Maschine, SMT-Chip-Mounter | Anwendung: | SMT-Produktionslinie |
| Die Situation: | Neu, 100% Original, brandneu | Produktbezeichnung: | Platzmaschine \ LED-Monter \ LED-Montage-Maschine |
| Montagegeschwindigkeit: | 45000 CPH | Typ: | Automatisch |
| Gebrauch: | Leiterplatte-Versammlung, SMT-Montage-Maschine, SMD, LED | Artikel: | LED-SMD-Chipmonter |
| Markieren: | 45000CPH SMT-Fertigungsgeräte,Lineare Motoren SMT-Fertigungsausrüstung,Magnetmotoren SMT-Fertigungsgeräte |
||

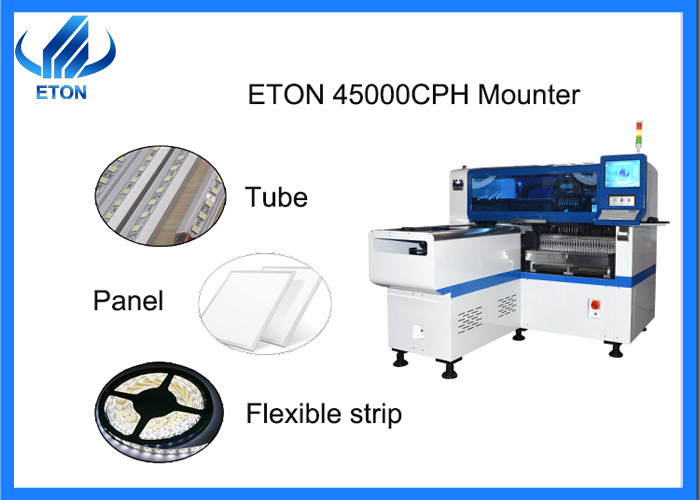

HT-E8S-1200 SMT Montagemaschine magnetischer Linearmotor 45000CPH in Produktion
Technischer Parameter
HT-E8S-1200 ist eine SMT-Maschine, die speziell für die Produktion von Objektiven mit einer optimalen Kapazität von 45000CPH entwickelt wurde.
| Komponenten | LED-Chip,Kondensatoren,Widerstände,IC,RGB,geformte Komponenten usw. |
| Gesamtgewicht | 1700 kg |
| Montagehöhe | < 15 mm |
| PCB-Dicke | 0.5-5 mm |
| Anzeige | Berührungsschirm |
| Montage-Modus | Gruppenpflückung und getrennte Platzierung, getrennte Pflückung und getrennte Platzierung |
| Software | FuE unabhängig |
| Positionskamera | Sicht für die Flugidentifizierung + MARK-Korrektur |
| Eingabegerät | Tastatur und Maus. |
| Nummer der Kamera | 2 Sätze importierte Kamera |
| PCB-Länge Breite | Max:1200*350mm Min:100*100mm |
| Montage Wiederholung Präzision | ±0,04 mm-Chip |
| Länge*Breite*Höhe | 2550mm*1650mm*1550mm |
| Steigert die Geschwindigkeit | 45000 CPH (optimal) |
| PCB-Klammern | mit einer Breite von nicht mehr als 20 mm |
Hauptteil der Maschine:
Drei Hauptkomponenten: Software, elektrische und mechanische.
Teile und Funktionen von Maschinen
Mainframe: Das Gehirn einer Maschine, die Rückkopplungssignale sammelt und sie verarbeitet, bevor sie Anweisungen erteilt
Elektrische Schachtel: Alle Schaltkreise der Maschine sind in die elektrische Schachtel integriert. Nach einem externen Stromanschluss steuert sie zusammen mit der Hostmaschine den Laufprozess der Maschine
Leiterplatte: Steuerung verschiedener Teile der Maschine
Servomotor: Nachdem der Servomotor angetrieben wurde, dreht er sich positiv und negativ und treibt den Schraubstäbchen durch Verbindung des Schraubstäbchens mit der Kupplung zum Drehen an, wodurch (Montagekopf,Transportplattform) um eine lineare wechselseitige Bewegung auszuführenEin Servomotor steuert eine Schraube.
Linearmotor: magnetischer Linearmotor, der durch eine externe elektrische Verbindung den Aktor dazu bringt, ein Magnetfeld zu erzeugen, der Stator selbst ist ein Dauermagnet,Bewegung des Stator durch die Wechselwirkung zwischen den Magnetpolen, um die Befestigung Kopf Wechselbewegung.
Magnetische Gitterlinie: berührungsloses Scannen des Magnetfeldes und der analoge Messwert in absolutes oder inkrementelles Ausgangssignal, hohe Detektionsgenauigkeit, schnelle Reaktionsgeschwindigkeit,in gewissem Umfang bestimmt die Genauigkeit der Kopfmontage.
Lineare Führungsschiene: zur Unterstützung und Leitung des beweglichen Teils (Montagekopf, Transportplattform), entsprechend der angegebenen Richtung, um eine hochpräzise Wechselbewegung durchzuführen
Schrittmotor: Die Gleisbreite wird so eingestellt, dass der Motor die Gurtschraube antreibt, so dass er für die Montage verschiedener Leiterplatten der Kunden geeignet ist.Der Transportmotor treibt den Gurt an., die die Leiterplatte antreibt.
SMT-Produktionslinie
Die halbautomatische Produktionslinie
Druckmaschine für Lötmasse, Förderer, Pick-and-Place-Maschine, Rückflussofen.
Die vollautomatische Produktionslinie
PCB-Ladegerät, Förderer, Transplantationsmaschine, Pufferrahmen, automatische Druckmaschine, Pick-and-Place-Maschine, Gürteltransportleitbahn, Rückflussofen, PCB-Entlader.
Anzeige der FirmaVorteile
Wir hatten eine langfristige Partnerschaft mit einigen starken Fabriken aufgebaut!
Wir sind seit 20 Jahren auf diesem Gebiet spezialisiert.
Wir haben unsere eigenen professionellen Designer.
Wir haben 50.000 Quadratmeter Industriepark.
Ausstellung
Unsere Firma nimmt jedes Jahr an vielen Ausstellungen im In- und Ausland teil.
Sie werden den Stand von ETON in einigen bekannten Großmessen in China sehen, darunter Großmessen in Shenzhen, Guangzhou, Chongqing, Shanghai und anderen Orten.
Ausländische Ausstellungen umfassen Ausstellungen in mehr als 20 Ländern, darunter Mumbai, Delhi, Ägypten, Türkei und Vietnam.
Häufig gestellte Fragen
1Warum nehmen wir die intelligenten elektronischen Fütterungen an?
Unsere Maschinen nutzen die intelligenten elektronischen Fütterungen, die stabiler, universeller und intelligenter sind.
Die Zuführgeschwindigkeit des elektronischen Zuführers ist schneller als die des herkömmlichen pneumatischen Zuführers.
Wird die Verarbeitung von Materialien effizient erledigt?
2Was ist die höchste Produktionskapazität und Präzision unserer LED-Pick-and-Place-Maschine?
Die Produktionskapazität unserer Maschine erreicht 250000 Chips pro Stunde.
Wir haben eine hohe Präzision von 0,02 mm. Wir setzen die Position visuell ein.
Flugkennzeichenkorrektur und intelligentes industrielles Steuerungssystem.
3Was ist mit unseren Technologiepatenten und -zertifikaten?
Wir haben viele Technologiepatente, die die weltweit erste Erfindung sind. Wir haben eine reiche Erfahrung in Forschung und Entwicklung und haben SIRA und CE-Zertifikat. Wir sind als nationale High-Tech-Unternehmen zugelassen
