Hochwertige Energiesparmaschine 68 Stücke 68 Zuführstationen SMT
Beschreibung der Pick-and-Place-Maschine HT-F9
Dual-Arm magnetische lineare LED-Hochgeschwindigkeits-Pick-and-Place-Maschine, produziert 4 Arten von Materialien gleichzeitig, Kapazität erreichen 250000 CPH.
Die SMT-Maschine verwendet die Saugdüse am Kopf, um verschiedene Komponenten aus den Zuführern aufzunehmen und auf die Leiterplatte zu montieren.
Die SMT-Pick-and-Place-Maschine ist die wichtigste Ausrüstung im SMT-Produktionsprozess, die nicht durch andere Ausrüstung ersetzt werden kann.
Der SMT-Produktionsprozess ist die Lötmassebeschichtung, die Montage von Komponenten, das Rückflussschweißen, es ist der wichtigste Prozess im SMT-Produktionsprozess.SMT-Pick-and-Place-Maschine sollte zusätzlich zu guter Ausrüstung einen guten Montageprozess haben.
Hauptmerkmale
● Dopplarmige magnetische, lineare LED-Hochgeschwindigkeits-Pick-and-Place Maschine
● 68 Fütterstationen und 68 Düsen

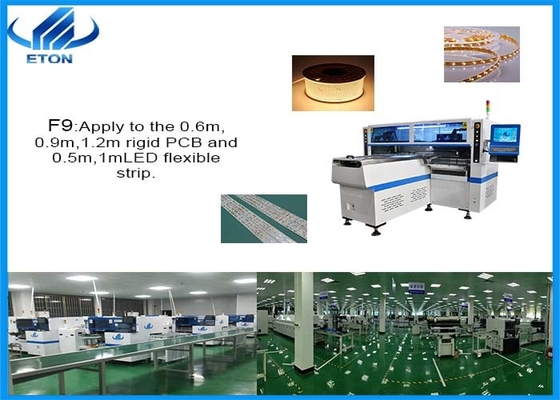

● Auf den 0,6M auftragen,0.9M,1.2M starres PCB und 0.5M,1M LED-Flexibles Band.
● Produktion mit 4 Arten von Materialien gleichzeitig mit hoher Kapazität.
● Verfügbar für Platten mit beliebigem Anteil an LED-Chip und Widerstand.
● Dual-Arm 4 Modul, 17 Düsen für jeden Montageteil, Teil A/B/C/D kann separat oder synchron montiert werden.
● Automatische Kalibrierung, hohe Präzision, verfügbar für RGB.
● Exklusive Patenttechnologie: Gruppe zum Nehmen und Gruppe zum Montieren.
Haupttechnischer Parameter
| Abmessung |
2700*2300*1550 mm |
| PCB-Länge Breite |
Maximal: 1200*330 mm
Min:100*100 mm
|
| PCB-Dicke |
0.5 ~ 5 mm |
| Montagemodus |
Gruppe zu nehmen und Gruppe zu montieren |
| Montagepräzision |
±0,02 mm |
| Montagehöhe |
Standard: ≤ 5 mm |
| Montagegeschwindigkeit |
200000 bis 250000 CPH |
| Komponenten |
LED 3014/3020/3528/5050 und Widerstände,
Kondensatoren, Brückenrichter
|
| Komponentenraum |
0.5 mm |
| Zahl der Zuführstationen |
68 PCS |
| Anzahl der Köpfe |
68 PCS |
| Macht |
Wechselstrom 380 V 50 Hz |
| Stromverbrauch |
6 kW |
| X, Y, Z-Achse Antrieb |
Magnetische Linearmotoren und Servomotoren |

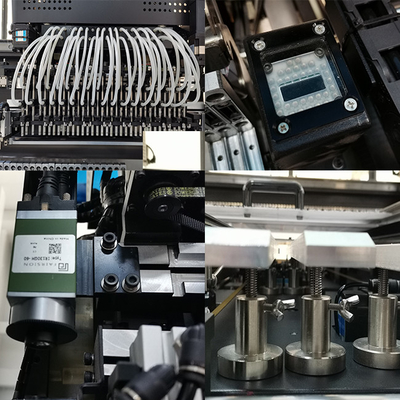

HT-F9 Abbildung
Die Anwendung von HT-F9Pick-and-Place-Maschine
LED-Röhrchen, flexible Streifenleuchten, Leuchten auf Platten usw.
Halbautomatische Produktionslinie HT-F9
Einführung in das Unternehmen
Seit ihrer Gründung im Jahr 2011 hat sich ETON der Entwicklung und Produktion von SMT-Platziermaschinen verschrieben.
1. Starke Reichweite und Entwicklung Technologie-Team, Unterstützung Maschine Upgrade kontinuierlich, Unterstützung Kunden starke technische Unterstützung.
2Rich Erfahrung in SMT Industrie Linie. ETON mehr als 10 Jahre eingerichtet, wir sind führender Hersteller von SMT Maschine in China.
3. Starke Produktionskapazität, ETON haben mehr als 50000 Quadratmeter Industriepark in der Provinz Jiangxi, Maschinenkapazität mehr als 50 Einheiten / Monat.
4. guter und professioneller Service. Ingenieur Tür-zu-Tür-Service, Unterstützung von Video-Online-Schulungen, Video-Schulungen.
Wir können auch professionelle SMT-Linienlösungen anbieten.
Zertifizierung
Wir haben 9 Erfindungen.In den meisten Fällen ist die Zahl der- Patente. - Ich weiß.
Unser Klient.
ETON als führender Hersteller von globalen Foto-elektronischen Hochgeschwindigkeits-Pick-and-Place-Maschine, werden die Produkte in mehr als 20 Länder und Regionen, einschließlich Indien, Vietnam, Tunesien, Ägypten,Türkei, Russland, Thailand usw.
Unsere Ausstellungen
Unser Unternehmen nimmt jedes Jahr an Ausstellungen im In- und Ausland teil (außer in der Epidemienzeit), wie:
Übersee: Ausstellung in Indien, Delhi, Ausstellung in Indien, Mumbai, Pakistan, Ägypten, Tunesien, Thailand usw.
Inländisch: Guangzhou Guangya-Ausstellung; Shanghai München-Ausstellung; Chongqing LED-Licht-Ausstellung usw.
Unser After-Sales-ServiceDienstleistungens
Paket und Lieferung
Alle Maschinen sind mit Vakuum und Holz verpackt, wie auf den Bildern.
Schritt 1. Folienverpackung
Verhindern Sie Staub, Wasser, Absturz und Schütteln.
Schritt 2: Schaum- und Filmverpackung hinzufügen
Doppelsicherung, verhindert, dass die Maschine zusammenstürzt und zittert.
Schritt 3. Einzigartige Verpackung aus Zinnfolie
Durch die Zugabe von Zinnfolie kann verhindert werden, dass der Film zerbrochen wird.
Schritt 4. angepasste starke Holzkartonverpackung
Die Maschinen sind in einem Holzkarton befestigt, um Kollisionen und Schocks zu verhindern.
Häufige Fragen:
F: Haben Sie einen Übersee-After-Sales-Service?
A: Wir können im Ausland technische Unterstützung bieten. Wenn Sie technische Probleme haben, werden unsere Ingenieure Ihnen rechtzeitige Unterstützung bieten. Im Ausland haben wir das Büro in Indien und Ägypten und einen lokalen Ingenieur usw.
F: Wie läuft die Ausbildung?
A: Nachdem Sie unsere Maschinen gekauft haben, können Sie Ihre Ingenieure in unsere Fabrik schicken, oder wir schicken unsere Ingenieure in Ihre Fabrik, und dann werden wir Ihr Personal für den Betrieb dieser Maschinen ausbilden.Online-Schulungen und Video-TutorialsWährend der Epidemie, wenn unsere Ingenieure es nicht schaffen, haben wir auch spezielle Online-Schulungen und Video-Tutorials.
F: Ist die Maschine schwer zu bedienen?
A: Die Maschine ist sehr intelligent und einfach zu bedienen, wie das intelligente Telefon, auch die Software wird von unserer Firma hergestellt, also wissen wir, wie man sie intelligenter und bedienungsfreundlicher macht.
F: Welche Maschine kann ich bei Ihnen kaufen?
A: Multifunktionelle Platziermaschine, Hochgeschwindigkeitsplatziermaschine, Verteilmaschine, Lademaschine, Druckmaschine, Rückflusslöten usw.
F: Haben Sie Kunden in Indien? Wie viele Maschinen gibt es in Indien?
A: Ja, wir haben viele große Kunden in Indien, wie RK, SURYA, FIEM, CALCOM, POLYCRB, etc. Wir haben über hundert Maschinen nach Indien verkauft und gehen jedes Jahr zur Ausstellung.
