Produktdetails:
Zahlung und Versand AGB:
|
Gewährleistung: | 1 Jahr | Name: | Automatische Auswahl SMTs und Platz-Maschine |
---|---|---|---|
Anwendung: | LED-Streifen | Stromversorgung: | 380AC 50HZ |
Produktbezeichnung: | HT-T9 | Gewicht: | 1700kg |
Befestigung von Geschwindigkeit: | 200000-250000 CPH | Abmessung: | 2700*2300*1550mm |
Zufuhren: | 68 PC | PWB-Stärke: | 0.5-1.5mm |
Markieren: | Rollenstreifen SMT-Auswahlplatzmaschine,SMT-Pick-Place-Maschine 68 Kopf,Maschine zum Aufnehmen und Platzieren von Rollstreifen |
Roll-to-roll flexibler Streifen Hochgeschwindigkeits 68-köpfige SMT-Pick-and-Place-Maschine
Eigenschaften
IPC9850 Kapazität: 200000 bis 250000 CPH
Die Patentnummer: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Technischer Parameter
Modell | HT-T9 |
Abmessung | |
Länge | 3100 mm |
Breite | 2300 mm |
Größe | 1550 mm |
Gesamtgewicht | 1700 kg |
PCB | |
PCB-Länge Breite | 250 mm*alle Längen |
PCB-Dicke | 00,5-1,5 mm |
PCB-Klammern | mit einer Breite von nicht mehr als 20 mm |
Montage-Modus | Gruppe zu nehmen und Gruppe zu montieren |
- Das ist O.S. | |
System | Windows 7 |
Software | FuE unabhängig |
Anzeige | Berührungsbildschirmmonitor |
Eingabegerät | Tastatur, Maus |
Sehsystem | |
Nummer der Kamera | 5 PCS (Digitalkamera) |
Ausrichtung der Sicht, MARK-Korrektur | |
Steigende Präzision | ±0,02 mm |
Montagehöhe | 5 mm |
Steigert die Geschwindigkeit | 200000 bis 250000 CPH |
Komponenten | LED 3014/ 3020/ 3528/ 5050 und Kondensatoren, Widerständen, Brückenrichter usw. |
Komponenten Geschwindigkeit | 0.5 mm |
Nummer der Zuführstation | 68 PCS |
Anzahl der Düsen | 68 PCS |
Macht | 380 AC 50 HZ |
Stromverbrauch | 6 kW |
Betriebsumfeld | 23°C ± 3°C |
Übertragung des Förderers | Maximale Länge: 1000 mm |
Übertragungsgeschwindigkeit | > 500 mm/s |
Verpackungen
Schritt 1: Verpackung in Filmverpackung, um Staub und Wasser nicht in die Maschine zu gelangen
Schritt 2: Verpackung in Schaumbumwolle zum Schutz der Außenseite der Maschine
Schritt 3: Verpackung in Vakuumpakete zur Trocknung der Maschine während des Transports
Schritt 4: Beförderung mit dem Lkw zum angegebenen Hafen

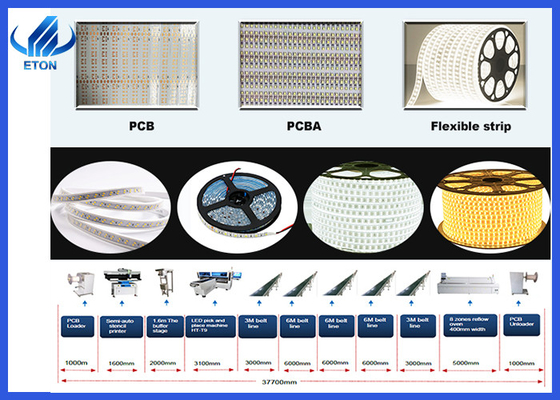

Verwandte Maschine
WEkann eine gesamte SMT-Produktionslinie liefern,LED-Licht-Produktionslinie:
1.Pick-and-Place-Maschine
2. Ladeanlage
3. Fördermaschine
4. Schablonendruckmaschine
5. Rückflussofenmaschine
6. Entlader
7. Lötmaschinen
8. Roll-to-Roll-LED-Bandlicht-Montage-Maschine
Zertifikate
Als erfahrener Hersteller von SMT-Maschinen haben wir eine Reihe von geistigen Eigentums-Technologien erworben, darunter 9 Erfindungspatente, 112 praktische Patente, 12 Software-Urheberrechte,mit unserer gewonnenen Forschungs- und Entwicklungsabteilung für Produktion und InspektionUnd auch die ausländischen Zertifikate wie CE, CCC, SIRA,
und so weiter.
