| Anwendung: | LED-Streifen | Stromversorgung: | 380AC 50HZ |
|---|---|---|---|
| Gewährleistung: | 1 Jahr | Zustand: | Neues |
| Gewicht: | 3100 KILOGRAMM | Befestigung von Geschwindigkeit: | Doppelseitig: 500.000 BE/h Einseitig: 250.000 BE/h (optimale Geschwindigkeit) |
| Abmessung: | (L)3454*(B)3035*(H)1777 mm | PWB-Stärke: | 0.1-0.5 Millimeter |
| Markieren: | Rollenstreifen-SMT-Setzmaschine,200m Streifen SMT Platzierungsmaschine,Zweifache Sammlung von SMT-Platziermaschine |
||

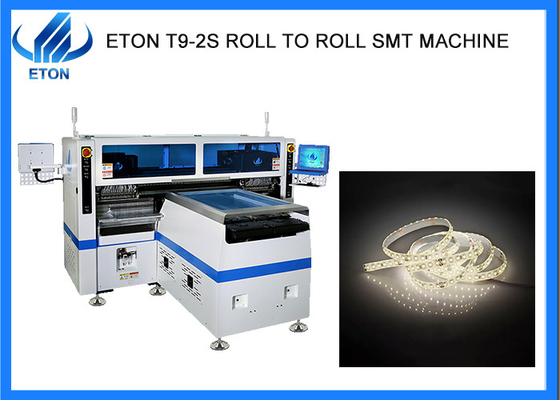

TZwei Mal pflücken und einmal platzieren200-Roll-Streifenplatziermaschine
Beschreibung
FEature 1 HÖHE Produktivität
Die Position des Komponentenpickers kann entsprechend der PCB-Plattenhöhe, min 6,5 mm, eingestellt werden. Anwendbar auf LED 3014/3020/2835/5050 Widerstand, Kondensator, Brückenrichter etc.
Die Erkennungskamera zeichnet die Leckageposition der PCB-Komponente auf und füllt die fehlende Komponente entsprechend.
Der Platzierungskopf setzt die Methode des zweimaligen Pflückens und des einmaligen Platzierens ein. Die Platzierungszeit wird durch die verbesserte Platzierungsmethode erheblich verkürzt und die hervorragende optimale Kapazität erreicht 500000CPH.
FEchtheit FLEXIBLE Produktion
1 Meter pro Zyklus.
Die Fütterungsstation ist doppelt so groß wie der Platzierungskopf und kann vier Arten von Materialien gleichzeitig produzieren.
| Modell | T9-2S |
| Abmessung | |
| Länge | 3454 mm |
| Breite | 3035 mm |
| Größe | 1777 mm |
| Gesamtgewicht | 3100 kg |
| PCB | |
| PCB-Länge Breite | 250 (± 10 mm) *Jede Länge |
| PCB-Dicke | 00,1-0,5 mm |
| PCB-Klammern | Vakuumabsorption, Zylinderverschluss, Streckenbreite verstellbar |
| Anbauweise | Gruppenpicking und Gruppenplatzierung |
| Sehsystem | |
| Nummer der Kamera | 10 Sätze (Digitalkamera) |
| Ausrichtung der Sicht + Markierungskorrektur | |
| Steigende Präzision | ± 0,05 mm |
| Montagehöhe | ≤ 5 mm |
| Steigert die Geschwindigkeit | Doppelseite: 500000 CPH, Einzelseite: 250000 CPH ((Optimale Geschwindigkeit) |
| Komponenten | LED3014/3020/2835/5050 und Widerstände, Kondensatoren, Brückenrichter usw. |
| Macht | 380 AC 50 Hz |
| Stromverbrauch | 9.6 KW |
| Betriebsumfeld | 23°C ± 3°C |
| Übertragung des Förderers | Maximale Länge:1000 mm |
| Übertragungsgeschwindigkeit | > 500 mm/s |
| Übertragungsrichtung | Einfach (links ̇>rechts oder rechts ̇links) |
| Übertragung | Online-Laufwerk |
| Positionsmodus | Optische |
| Luftversorgung | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Elektrische Steuerung | Unabhängige Forschung und Entwicklung durch ETON |
| Modul 2 der Bewegungssteuerkarte | Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse | High-End magnetischer Linearmotor + Servomotor |
| Futtersystem | |
| Nummer der Zuführstation | Doppelseite:136 PCS ((Einseite:68 PCS) |
| Anzahl der Köpfe | Doppelseite:136 PCS ((Einseite:68 PCS) |
| Fütterungsweg | Intelligente elektrische Zuführung mit Doppelmotor |
Markt
In Indien sind SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, CENTURY LED, AUTOPAL, SKYQUAD, NTL, KONARK, CEPL, FLARE, SLS einer unserer großen Kunden.
In der Türkei: ACK, KENDAL, KING LED gehören zu unseren großen Kunden.
In Vietnam: RangDong, TAMKIM gehören zu unseren großen Kunden.
In Ägypten: UNISTAR ist einer unserer großen Kunden.
In Tunis: SKY INDUSTRIES, FAWANIS sind einer unserer großen Kunden
Verpackungen
Unser Schritt ist, dem Blasen zu folgen:
Schritt 1: Filmverpackung zur Verhinderung von Staub und Wasser;
Schritt 2: Verpackung in eine Schaumstoff-Baumwollfolie zum Schutz der Außenseite;
Schritt 3: Vakuumpapierverpackung und feuchtigkeitsfeste Tasche, die während des Transports trocken gehalten werden;
Schritt 4: Ausrüstung mit robusten Holzkisten, um die Sicherheit der Maschine zu gewährleisten, dann Transport mit Lastwagen zum angegebenen Hafen.
Lieferung: See-, Luft- und Landverkehr.
