Anwendung: | LED-Streifen | Stromversorgung: | Wechselstrom: 220±10%, 50/60HZ 1Φ 1.5KW |
---|---|---|---|

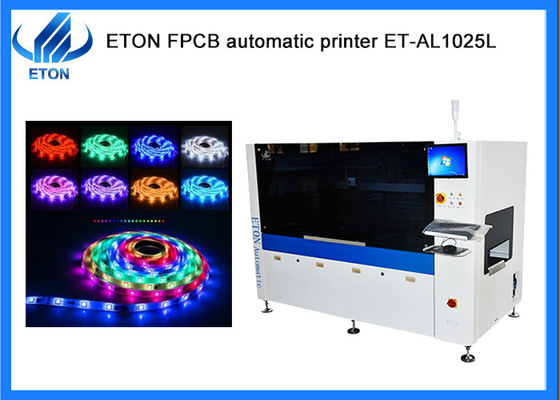

Zustand: | Neues | Produktbezeichnung: | ET-AL1025 |
Gewährleistung: | 1 Jahr | Gewicht: | 600 kg |
Abmessung: | 1754 (L) X1249 (W) X1600 (H) Millimeter | PWB-Stärke: | 0.5-5 Millimeter |
Druck von Genauigkeit: | 0.025mm | ||
Markieren: | Automatische SMD-Maschine mit hohem Wirkungsgrad,Automatische SMT-Maschine mit flexiblem Streifen,Flexible Strip automatische SMD-Maschine |
SMT-Maschine mit hohem Druckwirkungsgrad
Maschinenkonfiguration
● Programmierbarer Druckkopf mit Aufhängung;
*Zwei Sätze Schrittmotorantrieb,Der Druck des vorderen und des hinteren Schraubers kann getrennt eingestellt werden, um die Inkonsistenz des vorderen und des hinteren Drucks durch Müdigkeitsabbau des Schraubers zu gewährleisten;
*Effiziente Kontrolle des Schlages, Verbesserung der Druckleistung und Verhinderung des Lecks von Lötpaste;
● Standard-Rostfreier, einzigartiges Design, verbessert die Lebensdauer der Klinge;
● System zur Ausrichtung der Sicht nach unten;
● Anpassung der CNC-Leibe;
● Industriebetriebsbetriebener Computer, Betriebssystem mit Windows XP-Schnittstelle;
● Ein integriertes Software-Diagnosesystem;
● SMEMA-Schnittstelle.
Technischer Parameter
Bildschirmrahmen | Min Größe | 850 mm |
Maximale Größe | 550 mm | |
Stärke | 25 bis 45 mm | |
FPCB Min Größe | 50 mm | |
FPCB Max Größe | 260 mm | |
FPCB-Dicke | 0.5 ~ 5 mm | |
FPCB Warpage | Max. FPCB-Diagonale 1% | |
Transporthöhe | 900 ± 40 mm | |
Verkehrsrichtung | Links nach rechts | |
Transportgeschwindigkeit | Max. 1000 mm/S Programmierbar (Einstellbar) | |
Standort des Ausschusses | Unterstützungssystem | Spannung für die Plattformverlagerung |
Klemmsystem | Kantenklemme befestigt | |
Druckkopf | Zwei unabhängige motorisierte Druckköpfe | |
Geschwindigkeit der Spülmaschine | 6 ~ 300 mm/s | |
Druck der Spülmaschine | 0~10 kg/cm2 | |
Squeegeewinkel | 55° (Standard) | |
Typ der Spülmaschine | Edelstahl (Standard), Kunststoff | |
Schablonentrenngeschwindigkeit | 0.1 ~ 20 mm/s Programmierbar | |
Reinigungssystem | Handreinigung | |
Tabellenbereiche für die Anpassung | Die in Absatz 1 Buchstabe b genannten Prüfungen sind in Anhang I der Verordnung (EU) Nr. 528/2012 des Europäischen Parlaments und des Rates [2] durchzuführen. | |
Maschine | ||
Wiederholung der Position Genauigkeit | ± 0,01 mm | |
Genaue Drucktechnik | ±0,025 mm | |
Zykluszeit | ≤ 9 s (ohne Druck und Reinigung) | |
Luft benötigt | 4.5 bis 6 kg/cm2 | |
Leistungsaufnahme | AC:220±10%,50/60HZ 1Φ 1,5 kW | |
Kontrollmethode | PC-Steuerung | |
Maschinendimensionen | 1754 ((L) X1249 ((W) X1600 ((H) mm | |
Maschinengewicht | Ungefähr 600 kg | |
FPCB-Transport über die Plattenhöhe | 20 mm |
Zertifikate
Als erfahrener Hersteller von SMT-Maschinen haben wir eine Reihe von geistigen Eigentums-Technologien erworben, darunter 9 Erfindungspatente, 112 praktische Patente, 12 Software-Urheberrechte,mit unserer gewonnenen Forschungs- und Entwicklungsabteilung für Produktion und InspektionUnd auch die ausländischen Zertifikate wie CE, CCC, SIRA,
und so weiter.
