Produktdetails:
Zahlung und Versand AGB:
|
| Gewährleistung: | 1 Jahr | Anwendbare Komponenten: | 0402 |
|---|---|---|---|
| Name: | SMT-Auswahl und Platzmaschine | Die Situation: | 100% Original, nagelneu |
| Befestigung von Geschwindigkeit: | 250000 CPH | Zufuhren: | 68 |
| Düsen: | 68 | Bandbreite: | 24mm, 8mm, 12mm |
| Markieren: | Roll-to-Roll-Band-Montage-Maschine,LED-Neon-Bandmontage-Maschine,50M leichte Pick-and-Place Maschine |
||

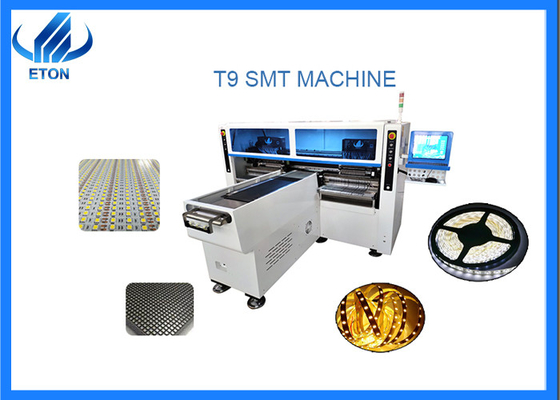

LED-Neon-Roll-zu-Roll-Band-Montagemaschine
Profil der Maschine
1Die Befestigungsmethode der Leiterplatte besteht aus Vakuumabsorption, Zylinderklemme und verstellbarer Gleisbreite.
2. Übernehmen Sie die inländische Top-Marke Hikvision Kamera und die Drag-Kette von Deutschland igus.
3Die X- und Y-Achsen sind lineare Motoren, wodurch die Montagegenauigkeit höher, die Lebensdauer länger und die Geschwindigkeit schneller ist.
4..50M weiche Leichtgurt Produktionsmaschine, die 4 verschiedene Materialien gleichzeitig produziert, ohne die hohe Produktionskapazität zu beeinträchtigen.
Technischer Parameter
| Modell | HT-T9 |
| Abmessung | |
| Länge | 3100 mm |
| Breite | 2300 mm |
| Größe | 1550 mm |
| Gesamtgewicht | 1700 kg |
| PCB | |
| PCB-Länge Breite | 250 mm*alle Längen |
| PCB-Dicke | 00,5-1,5 mm |
| PCB-Klammern | Vakuumabsorption, Zylinderspalte, verstellbare Gleisbreite |
| Montage-Modus | Gruppenpflückung und getrennte Platzierung |
| - Das ist O.S. | |
| System | Windows 7 |
| Software | FuE unabhängig |
| Anzeige | Berührungsbildschirmmonitor |
| Eingabegerät | Tastatur, Maus |
| Sehsystem | |
| Nummer der Kamera | 5 PCS (Digitalkamera) |
| Ausrichtung der Sicht, MARK-Korrektur | |
| Wiederholung der Montage Präzision | ±0,02 mm (Wiederholungsgenauigkeit) |
| Montagehöhe | 5 mm |
| Steigert die Geschwindigkeit | 200000 bis 250000 CPH |
| Komponenten | LED 3014/ 3020/ 3528/ 5050 und Kondensatoren, Widerständen, Brückenrichter usw. |
| Komponentenraum | 0.5 mm |
| Nummer der Zuführstation | 68 PCS |
| Anzahl der Köpfe | 68 PCS |
| Macht | 380 AC 50 HZ |
| Stromverbrauch | 6 kW |
| Betriebsumfeld | 23°C ± 3°C |
| Übertragung des Förderers | Maximale Länge: 1000 mm |
| Übertragungsgeschwindigkeit | > 500 mm/s |
| Übertragungsrichtung | Single ((links→ rechts oder rechts→ links) |
| Übertragung | Online-Laufwerk |
| Positionierungsweg | Optische |
| Gasverbrauch | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Elektrische Steuerung | Unabhängige Forschung und Entwicklung durch ETON |
| Modul 1 der Bewegungssteuerkarte | Unabhängige Forschung und Entwicklung durch ETON |
| X, Y, Z-Achse | High-End-Linearmotor mit Magnet + Servomotor |
| Fütterungsweg | Elektrische Zuführmaschine mit Doppelmotor |
andere Maschinen
Wir bieten nicht nur Montage, wir bieten auch, Lade-Maschine, Docking-Station, Druckmaschine, Reflow-Lötung, Translational-Maschine, AOI, SPI, etc.
Häufig gestellte Fragen
1Was sind die wichtigsten Anwendungen der Pick-and-Place-Maschine?
Wir haben viele verschiedene Maschinen, und verschiedene Maschinen gelten für verschiedene Anwendungen.Der professionelle Monter HT-f9 ist für flexible Streifen und LED-Röhren erhältlich.
2Wie wäre es mit der Betriebssoftware der Maschine?
Unsere Software wird von uns selbst mit 2 Sprachen (Englisch und Chinesisch) entwickelt.
3- Was ist mit Ihrem Kundendienst?
Wir haben eine einjährige Wartungsdauer. Wenn Sie arbeiten, können Sie mit unserem Ingenieur für jede Frage sprechen.
4Was können Sie von uns kaufen?
Schablonendruckmaschine, Förderer, Pick-and-Place-Maschine, Reflow-Ofen und alle Geräte im Zusammenhang mit der SMT-Produktionslinie
5- Was sind die Zahlungsbedingungen?
T/T ist in Ordnung. Sie können FOB Shenzhen wählen.
