Produktdetails:
Zahlung und Versand AGB:
|
Garantie: | 1-jährig | Name: | Vollautomatischer Vision-Schablonendrucker |
---|---|---|---|
Anwendung: | LED-Lichter, elektrische Produkte, Haushaltsgerät | Stromversorgung: | Wechselstrom: 220±10%, 50/60HZ 1Φ 3KW |
Bedingung: | neu | Gewicht: | 700Kg |
Maß: | 1240mm*1450mm*1650mm | PWB-Größe: | MAX: 520 * 350 mm MIN: 50 * 50 mm |
Markieren: | Automatische Vision SMT-Schablone,PC Steuer-SMT-Drucker Machine,Automatischer Vision SMT-Drucker Machine |

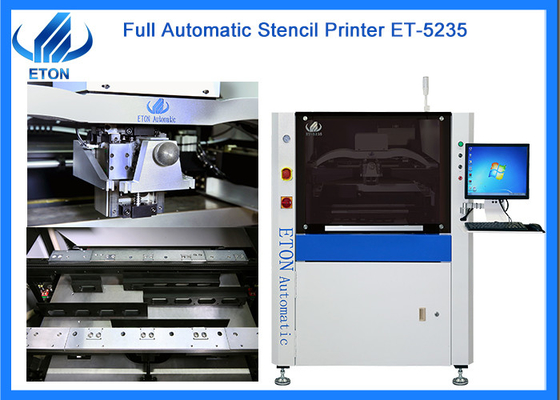

Automatische Vision SMT-Schablone PC Steuervisionsdruckermaschine
Eigenschaften
1. PWB-Transport und -Spannsystem
①Die ladende Richtung PWBs kann frei vorgewählt werden und kombiniert werden.
②Einzigartiges in Handarbeit gemachtes internes GangFörderband zum Stauen zu verhindern.
③Programmierbare Transportgeschwindigkeitsregelung macht PWB-Halt genauer.
④Nehmen Sie flexible Seitenklammern und segmentierte Unterstützungen an, um das PWB effektiv festzuklemmen, um einen völlig ausgeglichenen Kontakt zwischen dem PWB und der Stahlmasche sicherzustellen.
⑤Die optimal entworfene Modul-Antriebsstruktur verbessert effektiv die Stabilität der Plattformkalibrierung und verwirklicht ultra-kleines Getriebe unter dem Einstellen, damit die Maschine die Druckbedingung der höheren Präzision erfüllen kann. Die Struktur ist einfach und zuverlässig, ist das justierbare bequem, und die Höhenverstellung des Unterstützungs-PIN des PWB-Brettes mit verschiedenen Stärken kann schnell verwirklicht werden.
2. Navigationsanlage der Schablone
①Direkt-schließen das Brücke-förmige Suspendierungshängen des Bogens Schaber an.
②Die Größe der Stahlmasche ist, mit guter und breiter Anwendbarkeit allgemeinhin.
③Segmentierter örtlich festgelegter Stahlmaschenrahmen.
3. Schabersystem
①Gussaluminium-Schaberstrahl, zum der glatteren Ausführung Schaber sicherzustellen.
②Schrittmotorfahrer-Schreibkopf der programmierbaren Suspendierung selbstregulierender.
③Der bilaterale Doppelschieber, der Art Laufschienestruktur in Position bringt, stellt die Genauigkeit und die Glattheit des Laufens vor und nach Drucken sicher.
④Entsprechend den verschiedenen Druckanforderungen der Vorder- und Rückseite Gummiwalzen und der Stabilität des Anhebens und der Senkung, um das Durchsickern der Lötpaste zu verhindern, hat das Blatt einen bestimmten elastischen festklemmenden Entwurf, den Druck der Gummiwalze, die anhebende Geschwindigkeit, die Druckgeschwindigkeit, und die Druck- Strecke sind alle Software-justierbar. Stellen Sie eine Vielzahl von demouding Methoden zur Verfügung, um unterschiedliche Bedingung von PWB zu erfüllen, versehen Sie Kunden mit einer guten Druck- Steuerplattform.
⑤Laufschieneart Schabersystem, verbessern Operationsstabilität und Lebenszeit auszudehnen.
⑥Der völlig Regelschaberdruck-Messwertgeber überwacht den scarper Druck jederzeit und macht das Drucken voller.
⑦Eingebettete Skala, nie Fall weg.
Modell | ET-5235 | |
Schirm-Rahmen | Max Size | 737mm |
Min Size | 470mm | |
Stärke | 25-40mm | |
PWB-Größe | Max: 520*350mm MINUTE: 50*50mm | |
Transport-Höhe | 900±20mm | |
Transport-Richtung | Linksrechts; Rechts-links; Link-link; Recht-recht | |
Straßengang | Max 1200mm/s programmierbar | |
Schreibkopf | Unabhängiger zwei direkt-schließen Lokführerschreibköpfe an | |
Gummiwalzen-Geschwindigkeit | 6-300mm/sec | |
Reinigungssystem | Trocken, naß, Vakuum (programmierbar) | |
Druck von Genauigkeit | ±0.025mm | |
Zyklus-Zeit | ≤9s (schließen Sie Printing&Cleaning) aus | |
Leistungsaufnahme | Wechselstrom: 220±10%, 50/60HZ 1Φ 3KW | |
Steuermethode | PC Steuerung | |
Maß | 1240 (L)*1450 (W)*1650 (H) | |
Gewicht | Ca.: 700kg | |
PWB-Übergangsobenliegende Höhe | 10mm |

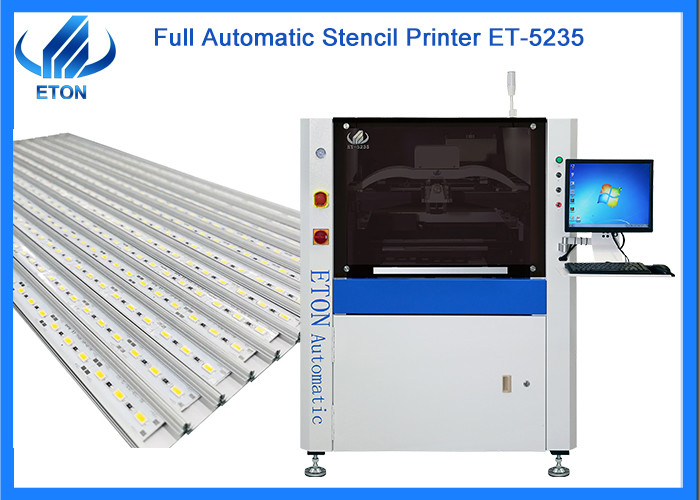

Maschinenanwendung
Pakete
Was das Paket anbetrifft der Maschine, setzen wir sie in Film-Packung und Schaumbaumwolle ein, um den Staub und das Wasser des Schützens der Maschine zu verhindern und trocken zu halten von der Maschine während des Transportes und rüsten uns mit Holzkisten, um zum spezifizierten Hafen zu transportieren aus.
Verschiffen und Lieferung
Hinsichtlich des Teils des Verschiffens und der Lieferung, gibt es drei Möglichkeiten als Ihre Referenz, und unterschiedliche Art ist für verschiedene Situationen:
Landtransport: passend für inländische Länder und ihn ist erschwinglich;
Luftfracht: für dringendes gutes und sie ist die teuerste Transportweise;
Verschiffen: Es ist für schwere Waren passend, und die Bequemlichkeit und preiswerter vom Verschiffen, das einfach ist, damit Kunden die Ankunftszeit der Waren annehmen.
In Verbindung stehende Maschine
ETON ist ein führender SMT-Hochgeschwindigkeits-Auswahl- und -platzmaschinenhersteller in China, und wir versehen auch ganze Linie Lösung mit Peripheriegeräten als Schablonendrucker-, -förderer-, Kleber-zufuhr-, -übergangs- und -rückflutofen etc.
FAQ
Q. Was ist Ihre Maschinenqualität?
A. Als erfahrener Hersteller in SMT-Maschine, erreichten wir einige Technologien des geistigen Eigentums, einschließlich 9 Erfindungspatente, 112 praktische Patente, 12 Software-Copyright, mit unserer gewonnenen R&D-Abteilung für Produktion und Inspektion. Und zugesprochen als „High-Teches Unternehmen Chinas“, „Shenzhen-SPITZEN-Marke“ stellen wir unsere hohe Qualität unserer Maschine als ausgezeichneter Hersteller in China sicher.
