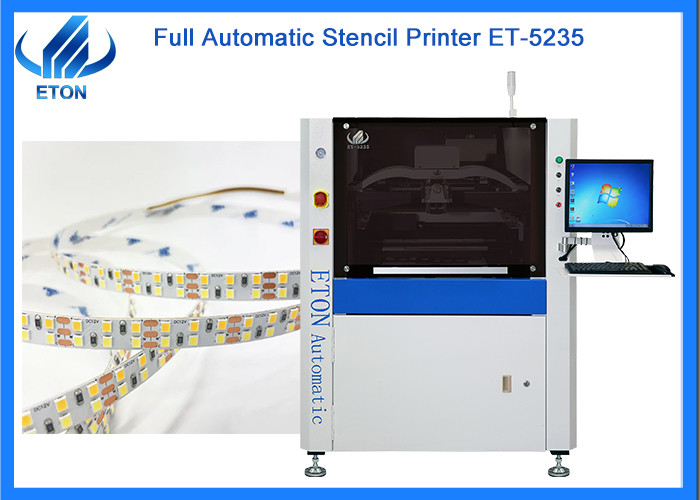

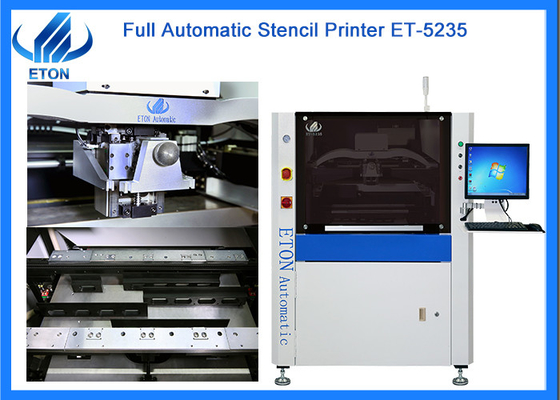

Elektrisches Brett SMTs bettete Visions-Schablonendrucker der Skala automatischen ein
Beschreibung
1. PWB-Transport und -Spannsystem
①Die ladende Richtung PWBs kann frei vorgewählt werden und kombiniert werden.
②Einzigartiges in Handarbeit gemachtes internes GangFörderband zum Stauen zu verhindern.
③Programmierbare Transportgeschwindigkeitsregelung macht PWB-Halt genauer.
④Nehmen Sie flexible Seitenklammern und segmentierte Unterstützungen an, um das PWB effektiv festzuklemmen, um einen völlig ausgeglichenen Kontakt zwischen dem PWB und der Stahlmasche sicherzustellen.
⑤Die optimal entworfene Modul-Antriebsstruktur verbessert effektiv die Stabilität der Plattformkalibrierung und verwirklicht ultra-kleines Getriebe unter dem Einstellen, damit die Maschine die Druckbedingung der höheren Präzision erfüllen kann. Die Struktur ist einfach und zuverlässig, ist das justierbare bequem, und die Höhenverstellung des Unterstützungs-PIN des PWB-Brettes mit verschiedenen Stärken kann schnell verwirklicht werden.
2. Navigationsanlage der Schablone
①Direkt-schließen das Brücke-förmige Suspendierungshängen des Bogens Schaber an.
②Die Größe der Stahlmasche ist, mit guter und breiter Anwendbarkeit allgemeinhin.
③Segmentierter örtlich festgelegter Stahlmaschenrahmen.
3. Schabersystem
①Gussaluminium-Schaberstrahl, zum der glatteren Ausführung Schaber sicherzustellen.
②Schrittmotorfahrer-Schreibkopf der programmierbaren Suspendierung selbstregulierender.
③Der bilaterale Doppelschieber, der Art Laufschienestruktur in Position bringt, stellt die Genauigkeit und die Glattheit des Laufens vor und nach Drucken sicher.
④Entsprechend den verschiedenen Druckanforderungen der Vorder- und Rückseite Gummiwalzen und der Stabilität des Anhebens und der Senkung, um das Durchsickern der Lötpaste zu verhindern, hat das Blatt einen bestimmten elastischen festklemmenden Entwurf, den Druck der Gummiwalze, die anhebende Geschwindigkeit, die Druckgeschwindigkeit, und die Druck- Strecke sind alle Software-justierbar. Stellen Sie eine Vielzahl von demouding Methoden zur Verfügung, um unterschiedliche Bedingung von PWB zu erfüllen, versehen Sie Kunden mit einer guten Druck- Steuerplattform.
⑤Laufschieneart Schabersystem, verbessern Operationsstabilität und Lebenszeit auszudehnen.
⑥Der völlig Regelschaberdruck-Messwertgeber überwacht den scarper Druck jederzeit und macht das Drucken voller.
⑦Eingebettete Skala, nie Fall weg.
| Modell |
ET-5235 |
| Schirm-Rahmen |
Max Size |
737mm |
| Min Size |
470mm |
| Stärke |
25-40mm |
| PWB-Größe |
Max: 520*350mm MINUTE: 50*50mm |
| Transport-Höhe |
900±20mm |
| Transport-Richtung |
Linksrechts; Rechts-links; Link-link; Recht-recht |
| Straßengang |
Max 1200mm/s programmierbar |
| Schreibkopf |
Unabhängiger zwei direkt-schließen Lokführerschreibköpfe an |
| Gummiwalzen-Geschwindigkeit |
6-300mm/sec |
| Reinigungssystem |
Trocken, naß, Vakuum (programmierbar) |
| Druck von Genauigkeit |
±0.025mm |
| Zyklus-Zeit |
≤9s (schließen Sie Printing&Cleaning) aus |
| Leistungsaufnahme |
Wechselstrom: 220±10%, 50/60HZ 1Φ 3KW |
| Steuermethode |
PC Steuerung |
| Maß |
1240 (L)*1450 (W)*1650 (H) |
| Gewicht |
Ca.: 700kg |
| PWB-Übergangsobenliegende Höhe |
10mm |
Maschinenhauptteil

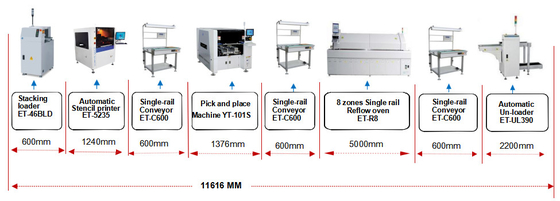

SMT-Linie Lösung
Der Schlag ist die Funktion jeder Maschine:
- Halb Selbstschablonendrucker ist Ziel der undichten Lötpaste oder des ausbessernden Klebers auf die Lötmittelauflage von PWB, zum sich für das Schweißen von Komponenten vorzubereiten;
- Auswahl- und Platzmaschine ist, helle Perlen anzubringen, oder andere Oberfläche brachte Komponenten in der gekennzeichneten Position von PWB-Brett an;
- Rückflutofen ist, die Lötpaste zu schmelzen, um die Komponenten und PWB-Brett zu reparieren und zu verpfänden.
- Förderer wird für die Verbindung zwischen SMT-Fertigungsstraßen sowie Dämpfungs, Prüfungs, Prüfungspwb-Bretter oder manuelle Steckverbindung von elektronischen Bauelementen benutzt;
Unsere Ausstellungen
Eton hat an vielen Ausstellungen des Auslands, wie Ausstellung Indiens Mumbai, Ausstellung Indiens Delhi, Ägypten-Ausstellung, die Türkei-Ausstellung, Pakistan-Ausstellung, usw. und Handel mit mehr als 30 Ländern teilgenommen. Außerdem haben wir teilnahmen an unserer inländischen großen Ausstellung, wie Ausstellung Guangzhous Guangya, Ausstellungs-, Chongqing-LED Licht Ausstellung Shanghais München, etc.
Service
Hohe Service-Leistungsfähigkeit, dort ist Service-Büro in Indien. Außer Indien haben wir auch lokale Ingenieure in Ägypten, die Türkei. Kann Sie mit fristgerechten Dienstleistungen versehen.
Chinesische Ingenieure erbringen Online-Services. Bei Bedarf kommen chinesische Ingenieure zu Ihrer Fabrik für freies installieren und Training.
Qualität zuerst, Kunde-orientierte, ununterbrochene Verbesserung.
FAQ
A. Wir sind High-Teches Unternehmen mit CER, SIRA, CCC, sprach ISO zu, wie „Marke“ und viele Technologiepatente, Gut-wissen Sie und reiche Erfahrung (mehr als 11 Jahre) im LED-Lichterzeugungsfließband Programm haben Sie.
Q. Was ist Ihre tatsächliche Geschwindigkeit Ihrer Produkte?
A. Für die tatsächliche Geschwindigkeit der Maschine, die durch viele Faktoren begrenzt wird,
das bezogen auf der Anzahl von den Komponenten, die Zeit, PWB-Brett zu senden
und empfangen Sie das Brett, das Einfluss auf die Geschwindigkeit wenn in der Produktion hat und für die tatsächlichen Produkte und den Bedarf entscheiden soll.
