Produktdetails:
Zahlung und Versand AGB:
|
Warranty: | 1 Year | Applicable components: | 0402 |
---|---|---|---|
Condition: | 100% Original,Brand-new | Name: | SMT Pick and Place Machine |
Application: | SMT Production Line | Mounting speed: | 250000 CPH |
Type: | Automatic | Feeders: | 68pcs |
Markieren: | SMT Mounter mit magnetischem Linearmotor,SMT Mounter mit Servomotor,5mm PWB-Stärke SMT-Montage-Maschine |

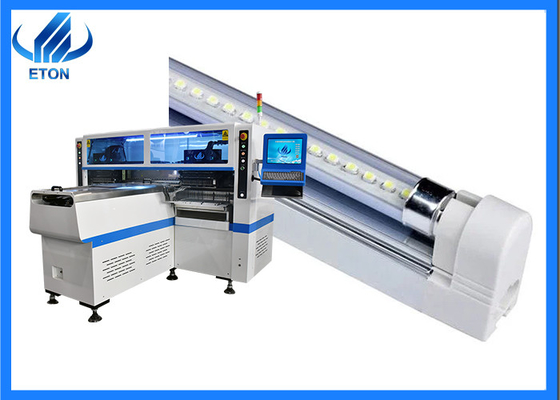

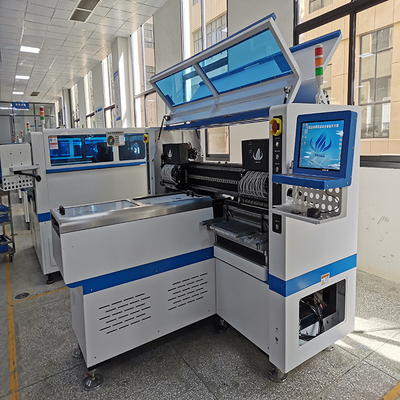

SMT-Montage-Maschine mit magnetischem Linearmotor u. Servomotor, 0.5-5mm PWB-Stärke-Auswahl und Platzmaschine
Der Hauptparameter
Länge | 2700mm |
Breite | 2300mm |
Höhe | 1550mm |
Gesamtgewicht | 1700kg |
PWB-Längenbreite | Maximal: 1200*330mm Minute: 100*100mm |
PWB-Stärke | 0.5-5mm |
PWB-Festklemmen | Justierbarer Druck pneumatisch |
Übertragungsgeschwindigkeit | >500mm/sec |
Förderergetriebe | Maximale Länge: 1200mm |
Wiederholen, Präzision anbringend | ±0.02mm |
Teilraum | 0.5mm |
Teilhöhe | ≤5mm |
Übertragungsrichtung | Einzeln (das rechte left→ oder das right→ verließen) |
Nein. Von der Zufuhrstation | 68PCS |
Nein. Vom Kopf | 68PCS |
Betriebsumgebung | 23℃±3℃ |
Leistungsaufnahme | 6KW |
Getriebemodus | On-line-Antrieb |
Positionierung von Weise | Optisch |
X, Y, z-Achsen-Antriebsweise | Leistungsfähiger magnetischer Linearmotor und Aufschlagsmotor |
Fütterungsweise | Elektrische Zufuhr mit doppeltem Motor |
Die Eigenschaften
1. Auswahl des magnetischen Linearmotors und des Servomotors und Platzmaschine, gleichzeitig produzierend mit 4 Arten Materialien mit der hohen Kapazität.
2.It ist für den 0.6M, 0.9M steifen flexiblen Streifen PWBs und 0.5M passend, 1M LED und verfügbar für Brett mit irgendeinem Anteil LED-Chips und -widerstandes.
3. Es hat Viermodul den Doppelarm, 17 Düsen für jedes Anbauteil, kann der Teil A oder B separat oder synchron angebracht werden.
4. Befestigung des Modus: Gruppensammeln und Gruppenplazierung.
5. Die Bestleistung kann 250000CPH erreichen.
Die Vorteile der Multifunktions-Auswahl- und Platzmaschine
1. Die Struktur der Multifunktions-SMT-Maschine nimmt größtenteils die Bogenstruktur an, die die Eigenschaften der hohen Ölgenauigkeit und der guten Flexibilität hat.
2, in der Navigationsanlage X und Y, die meisten des Gebrauches von vollem Regelservomotorantrieb, mit linearem kratzendem Kodierer für direktes Positionsfeedback, Schraubenverzerrungsfehler zu vermeiden. Einige benutzen doppelte Motoren und doppelte Schneckengetriebe auf beiden Seiten von der Plattform in der y-Achse. Es gibt modernere lineare Magnetschwebetechnikmotoren, zusätzlich zum Doppel-Antrieb und andere technische Eigenschaften, aber hat auch einen Direktantrieb, trägt weniger mechanischen Mechanismus, schnelles Feedback, ruhige, einfache Wartung und Eigenschaften der hohen Präzision.
3, die Multifunktions-SMT-Maschine benutzt größtenteils die Leiterplatte, die, der Bewegung des Befestigungskopfes repariert wird, um Y zu erzielen in Position bringen X und mit, nicht der Bewegung der Tabelle und die großen oder schweren Komponenten wegen der Trägheit und der Verschiebung zu machen wegen.
4, zusätzlich zur traditionellen Vakuumdüse können im materiellen Sog verwendet werden, und spezielle Düse kann für speziell-förmige Komponenten benutzt werden, die schwierig zu absorbieren sind, und pneumatische Klammer kann für Komponenten benutzt werden, die nicht mit Vakuumdüse absorbiert werden können.
5, können alle materiellen Verpackungsmethoden, wie Spule, Rohr, Kasten und Behälter annehmen. Darüber hinaus wenn der Behälter mit mehr Materialien geladen wird, kann mehrschichtige spezielle Behälterzufuhr installiert sein.
6, in einigen Produkten, einige Pastenkomponenten Pin h müssen auch mit anderen Fleckenkomponenten gleichzeitig angebracht werden und durch das Aufschmelzlöten, erfordert die Einfügung solcher Durchschlagseinsteckkomponenten die Maschine, eine große Druckmontagefähigkeit zu haben. Der Befestigungs- Kopf einiger Multifunktions-mounters hat die Fähigkeit der Hochdruckmontage, und der wachsende Druck kann durch das Programm, bis zu 5kg gesteuert werden.
7, Komponenten im Schul-TIMING benutzen im Allgemeinen die Obenansichtkamera, mit vorderem Licht, Bullauge, Hintergrundbeleuchtung und on-line-Licht und andere Funktionen, können eine Vielzahl von verschiedenen Komponenten identifizieren. Wenn die Größe der Komponente zu groß ist, mehr als ein FOV der Kamera, kann die Obenansichtkamera nach mehrfachen Video- Fotos auch analysiert werden und umfassend korrigiert werden, und einige Multifunktions-mounter Bergköpfe werden auch mit beweglichen Kameras des Bergkopfes ausgerüstet, die kleinere Komponenten identifizieren können.
