Warranty: | 1 Year | Applicable components: | 0402 |
---|---|---|---|
Name: | SMD Chip Mounter,SMT Pick and Place Machine,SMT Chip Mounter | Application: | SMT Mounting Shooter Machine,SMT Production Line |
Condition: | 100% Original,Brand-new | Mounting speed: | 180000 CPH |
Type: | Automatic | Usage: | SMT Mounting Machine,LED |
Feeders: | 68pcs | ||
Markieren: | CER Instrumententafel-Leuchte SMTs Mounter,Versammlungs-Maschine Linearmotor PWBs SMT,Versammlungs-Maschine Instrumententafel-Leuchte PWBs SMT |

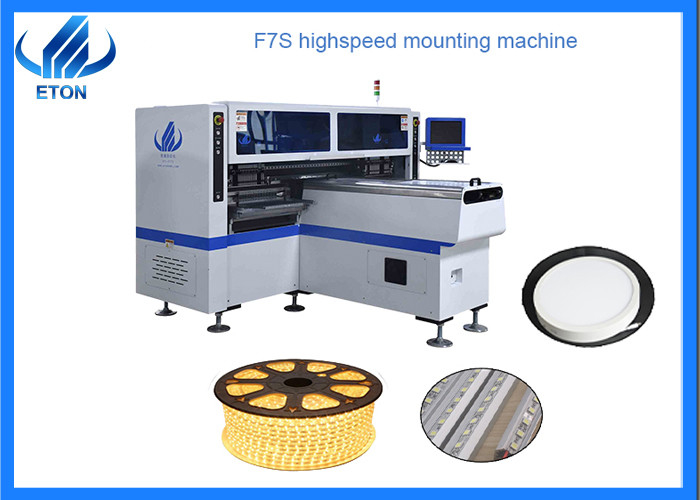

Instrumententafel-Leuchte, die assebly mounter HT-F7S magnetische Maschine Linearmotor PWBs herstellt
Eigenschaften
Parameter
Modell | HT-F7S |
Maß | |
Länge | 2700mm |
Breite | 2300mm |
Höhe | 1550mm |
Gesamtgewicht | 1700kg |
PWB | |
PWB-Längen-Breite | Maximal: 1200*330mm Minute: 100*100mm |
PWB-Stärke | 0.5-5mm |
PWB Festklemmen | Justierbarer Druck pneumatisch |
Befestigung des Modus | Gruppensammeln und Gruppenplazierung |
Externes. | |
System | Windows7 |
Software | R&D unabhängig |
Anzeige | Touch Screen Monitor |
Eingabegerät | Tastatur, Maus |
Visions-System | |
Nr. der Kamera | 5 Sätze (Digitalkamera) |
Visionsausrichtung, KENNZEICHEN-Korrektur | |
Wiederholen Sie die Befestigung von Präzision | ±0.02mm (Wiederholungspräzision) |
Befestigung von Höhe | ≦5mm |
Befestigung von Geschwindigkeit | 150000~180000 CPH |
Komponenten | LED 3014/3020/3528/5050 und Kondensatoren, Widerstände, Brückengleichrichter, etc. |
Komponenten-Raum | 0.5mm |
Energie | 380AC 50 HZ |
Leistungsaufnahme | 6kw |
Betriebsumgebung | 23℃±3℃ |
Förderer-Getriebe | Max Length: 1200 Millimeter |
Übertragungsgeschwindigkeit | >500mm/sec |
Übertragungsrichtung | Einzeln (das rechte left→ oder das right→ verließen) |
Getriebe-Modus | On-line-Antrieb |
Positionierung von Weise | Optisch |
Luftzufuhr | 0.4-0.6mpa (4-6kgf/cm ²) 150N/min |
Elektrische Steuerung | Unabhängige Forschung und Entwicklung durch ETON |
Satz des BewegungsSteuerkarte-Moduls 1 | Unabhängige Forschung und Entwicklung durch ETON |
X, Y, z-Achsen-Antriebsweise | Leistungsfähiger magnetischer linearer motor+-Servomotor |
Fütterungssystem | |
Nr. der Zufuhr-Station | 68 PCS |
Nr. des Kopfes | 34 PCS |
Fütterungsweise |
Elektrische Zufuhr mit doppeltem Motor |
LED-Leuchtröhreproduktions-Handwerk Einleitung
Lötpastedruckermaschine: Die Lötpaste ist die Schablone, die auf dem PWB-Brett durch die Schablone des Druckers gedruckt wird.
Auswahl- und Platzmaschine: Bringen Sie das elektronische Bauelement in der spezifizierten Position auf dem PCB.Reflow-Ofen an: Schmelzen Sie die Lötpaste und befestigen Sie sie am Befestigungselement.
Einzelner Förderer: Kontrollieren Sie die Qualität der Versammlung und des Schweißens, um die Fertigungsstraße zu polstern.
Firmenvorteil
Leistungsfähiges Team: Die besten Vorschläge vollen SMT-lineequipment entsprechend Ihrem Budget und Standort.
Konkurrenzfähiger Preis: Wir sind direkt Fertigung der ETON-Auswahl- und -platzmaschine, also können wir Ihnen den besten konkurrenzfähigen Preis mit Materialien der hohen Qualität geben.
Hohe Qualität: Wir haben ausschließlich Qualitätskontrolle während des allproduction von den Rohstoffen zur fertigen Maschine.
Hohe Leistungsfähigkeit: Die Allmachines-Teile werden byourselves gemacht, also ist es bequem, das timeschedule und die Qualität zu steuern, die fristgerecht sind.
Verpacken
Alle Maschinen werden mit Vakuum und hölzerner Verpackung wie dem in den Bildern verpackt.
Filmverpacken des Schritt-1.
Verhindern Sie, dass die Maschine Staub, Wasser, Abbruch und rüttelt.
Schritt 2. addieren foam+film Verpacken
Doppelter sicherer Schutz, verhindern, dass die Maschine Abbruch und rüttelt.
Zinnfolienverpacken des Schrittes 3. einzigartiges
Addieren Sie Zinnfolienverpackung kann den gebrochenen Film von Grund auf neu verhindern.
Schritt 4. fertigte starke hölzerne Kartonverpackung besonders an
Das kundengebundene starke Holz, das für Ozeanschiff, die Maschinen verpackt, ist Verlegenheit oi im hölzernen Karton, Kollision und Schock effektiv zu verhindern.
Service
1. Vor Auftrag:
Wir stützen Berufsvorschlag von SMT-Linie
Wir empfehlen das beste Modul entsprechend den Produkten
Wir liefern bestes Zitat mit Fabrikpreis
2. Nach Auftrag:
Maschine hat guten Test und das Altern, bevor sie versendet
Wir stützen freie Installation und Training der Maschine, spezielle Zeit, die wir online ausbilden stützen und Videounterricht.
Wir haben Berufsnachverkaufsteam, könnten Problem so bald wie möglich lösen
Maschinengarantie ist ein Jahr, während der Garantie, alle mögliche Teile muss repariert werden und ersetzt worden seien Sie für Kunden frei.
FAQ
Q1: Stellen Sie Software-Aktualisierungen zur Verfügung?
Für Kunden, die unsere Maschine kaufen, können wir freie verbesserte Software für Sie anbieten.
Q2: Benötigt unsere Maschine Luftzufuhr?
Ja benötigt Maschine Luftzufuhr.
Q3: Dieses, das erste mal ich diese Art der Maschine verwende, ist zu benützen ist einfach?
Wir haben englische Benutzerhandbuch und das Führervideo, zum Ihnen beizubringen, wie man die Maschine benutzt. Und auch wir werden Arrangeur unsere Überseeingenieure zu Ihrer Fabrik für freie Installation und Training.
Q4: Wie über die Garantie?
Stellen Sie einen Jahrgarantiezeitraum zur Verfügung. Außerhalb des Garantiezeitraums haben wir 1-2 freie Dienstleistungen von Haustür zu Haustür jedes Jahr
Q5: Wie kann ich Maschine von Ihnen kaufen?
(1) konsultieren Sie uns auf Linie oder durch E-Mail;
(2) verhandeln Sie und bestätigen Sie den Endpreis, Verschiffen, Zahlungsmethode und über andere Bedingungen; (3) schicken Sie Ihnen die Proforma-Rechnung und bestätigen Sie Ihren Auftrag;
(4) leisten Sie die Zahlung entsprechend der Methode, die auf Proforma-Rechnung gesetzt wird;
(5) nach der Bestätigung Ihrer vollen Zahlung wir bereiten Ihren Auftrag im Hinblick auf die Proforma-Rechnung vor. Und Qualitätskontrolle 100% bevor dem Versenden; (6) senden Sie Ihren Auftrag über Eil oder auf dem Luftweg oder durch Meer.
