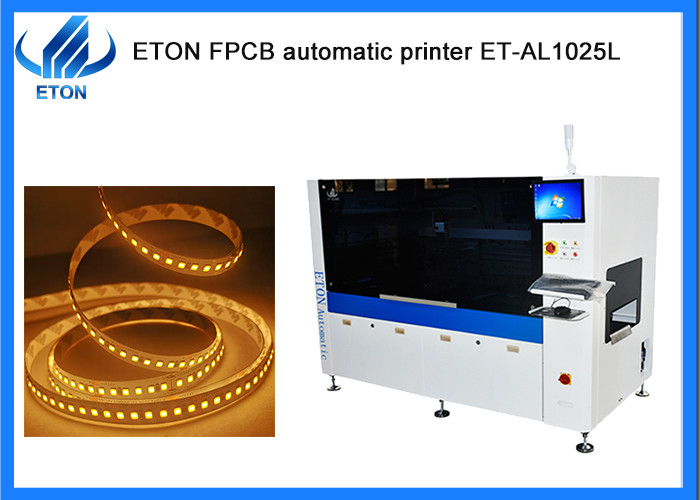

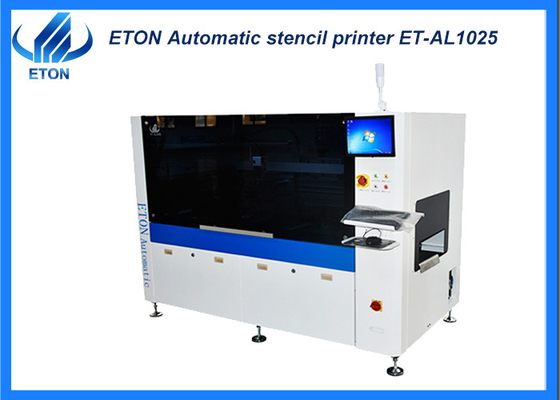

Automatisches Druckervisions-Ausrichtungssystem für Brettdrucken LED FPCB
Maschinenkonfiguration
●Programmierbarer SuspendierungsSchreibkopf;
*Two Sätze Tretenmotorantrieb, der Druck Vorder- und Rückseite des Schabers können separat justiert werden, um die Inkonsequenz des Druckes Vorder- und Rückseite sicherzustellen, der durch Ermüdungsdeformation des Schabermaterials verursacht wird;
*Effectively steuern Sie den Anschlag, verbessern Sie die Druckleistungsfähigkeit, und verhindern Sie das Durchsickern der Lötpaste;
●Standardedelstahlschaber, einzigartiger Entwurf, verbessern die Nutzungsdauer des Blattes;
●Abwärts Visionsausrichtungssystem;
●Cnc-Führungsschieneanpassung;
●Industrieller kontrollierter Computer, Windows XP-Schnittstelle Betriebssystem;
●Diagnosesystem der eingebauten Software;
●SMEMA-Schnittstelle.
Technischer Parameter
| Schirm-Rahmen |
Min Size |
850mm |
| Max Size |
550mm |
| Stärke |
25~45mm |
| FPCB Min Size |
50mm |
| FPCB Max Size |
260mm |
| FPCB-Stärke |
0.5~5mm |
| FPCB-Verholen |
Max. FPCB-Diagonale 1% |
| Transport-Höhe |
900±40mm |
| Transport-Richtung |
Linksrechts |
| Straßengang |
Maximale 1000mm/S programmierbar (justierbar) |
| Brett-Standort |
Fördersystem |
Plattform, die Spannung hebt |
| Spannsystem |
Randklammer örtlich festgelegt |
| Schreibkopf |
Zwei unabhängige motorisierte Schreibköpfe |
| Gummiwalzen-Geschwindigkeit |
6~300mm/sec |
| Rakeldruck |
0~10Kg/cm2 |
| Gummiwalzen-Winkel |
55° (Standard) |
| Gummiwalzen-Art |
Edelstahl (Standard), Plastik |
| Schablonen-Trennungs-Geschwindigkeit |
0.1~20mm/sec programmierbar |
| Reinigungssystem |
Manuelle Reinigung |
| Tabellen-Einstellbereiche |
X: ±5mm; Y: ±5mm; θ: ±2° |
| Maschine |
| Wiederholen Sie Positions-Genauigkeit |
±0.01mm |
| Druck von Genauigkeit |
±0.025mm |
| Zyklus-Zeit |
≤9s (schließen Sie Drucken u. das Säubern) aus |
| Luft erfordert |
4.5~6Kg/cm2 |
| Leistungsaufnahme |
Wechselstrom: 220±10%, 50/60HZ 1Φ 1.5KW |
| Steuermethode |
PC Steuerung |
| Maschinen-Maße |
1754 (L) X1249 (W) X1600 (H) Millimeter |
| Maschinen-Gewicht |
Ca.: 600Kg |
| FPCB-Transport über Plattenhöhe |
20mm |
Unsere Ausstellungen
Eton hat an vielen Ausstellungen des Auslands, wie Ausstellung Indiens Mumbai, Ausstellung Indiens Delhi, Ägypten-Ausstellung, die Türkei-Ausstellung, Pakistan-Ausstellung, usw. und Handel mit mehr als 30 Ländern teilgenommen. Außerdem haben wir teilnahmen an unserer inländischen großen Ausstellung, wie Ausstellung Guangzhous Guangya, Ausstellungs-, Chongqing-LED Licht Ausstellung Shanghais München, etc.
Service
Vorverkaufsservice
Stellen Sie passenden Produktionsplan zur Verfügung
Raten Sie auf Betriebselektrogeräten und -plan
Verkaufsservice
Berichtsmaschinenstatus in der Zeit
Weitere Verfolgung und Testmaschinenvideo senden
Kundendienst
Software-Lebenszeitverbesserung
24 Stunden, zum Probleme online zu beschäftigen
Ingenieure können auf Standort ankommen, um Operation zu unterrichten und die Maschine auszuprüfen
Regelmäßiger Besuch (ein Jahrgarantiezeitraum, reparieren Ersatzteile frei; Ein- oder zweimal jährlich nach Garantie)
Verschiffen und Lieferung
Versandweise:
※ Auf dem Luftweg, für Probe und Päckchen
※ Durch Meer, für großes Paket und Quantität;
※ Andere Weisen, wie Kunde verlangte.
Lieferfrist:
※ Innerhalb 30 Tage.
FAQ
Q. Was ist Ihre tatsächliche Geschwindigkeit Ihrer Produkte?
A. Für die tatsächliche Geschwindigkeit der Maschine, die durch viele Faktoren, die auf der Anzahl von den Komponenten, die Zeit, PWB-Brett zu senden und das Brett zu empfangen sich bezogen, etc. begrenzt wird. Und ist, für die tatsächlichen Produkte und den Bedarf zu entscheiden.
Q., wieviele Komponenten kann Ihre Auswahl- und Platzmaschine Berg in einem PWB-Brett?
A. Während dieses für unseren Kundenbedarf und die Größe des PWB-Brettes ist.
Q., wieviele Produkte kann Ihre Maschine pro Tag machen?
A. Die Kapazität unserer Maschine ist entsprechend den wirklichen Produkten und der Anzahl von Komponenten auf Ihrem PWB-Brett, das der wichtige Faktor ist, zum der tatsächlichen Geschwindigkeit unserer Maschine mit Ihren Produkten herauszufinden.
